7. B
RANCHEMENT DES TUYAUTERIES
7.1. Tuyauterie de réfrigérant
■
Les tuyauteries non fournies peuvent être installées dans quatre
directions.
Figure - Tuyauteries locales dans quatre directions (Voir à la
figure 5)
1 Forer
2 Zone centrale autour du trou éjecteur
3 Trou à enfoncer
4 Fente
5 Raccordement du tuyau de liquide (non fourni)
6 Bâti inférieur
7 Plaque frontale
8 Plaque de sortie de la tuyauterie
9 Plaque frontale de la vis
10 Plaque de sortie de la tuyauterie
A Avant
B Arrière
C Côtés
D Dessous
Lors du branchement de la tuyauterie dans le sens latéral (à
l'arrière), déposer le couvercle de tuyau (arrière) en se référant à la
figure 7.
1 Couvercle de tuyauterie (arrière)
■
Pour relier le tuyau de connexion à l'unité vers le bas, faites un
trou éjecteur en pénétrant dans la zone centrale entourant le
trou éjecteur en utilisant un foret de Ø6 mm. (Voir à la figure 5).
■
La découpe des deux fentes permet l'installation montrée dans
la figure 5.
(Utiliser une scie métallique pour découper les fentes.)
■
Après avoir forer le trou éjecteur, il est recommandé d'appliquer
une peinture de réparation sur le côté et les surfaces
avoisinantes pour éviter la corrosion.

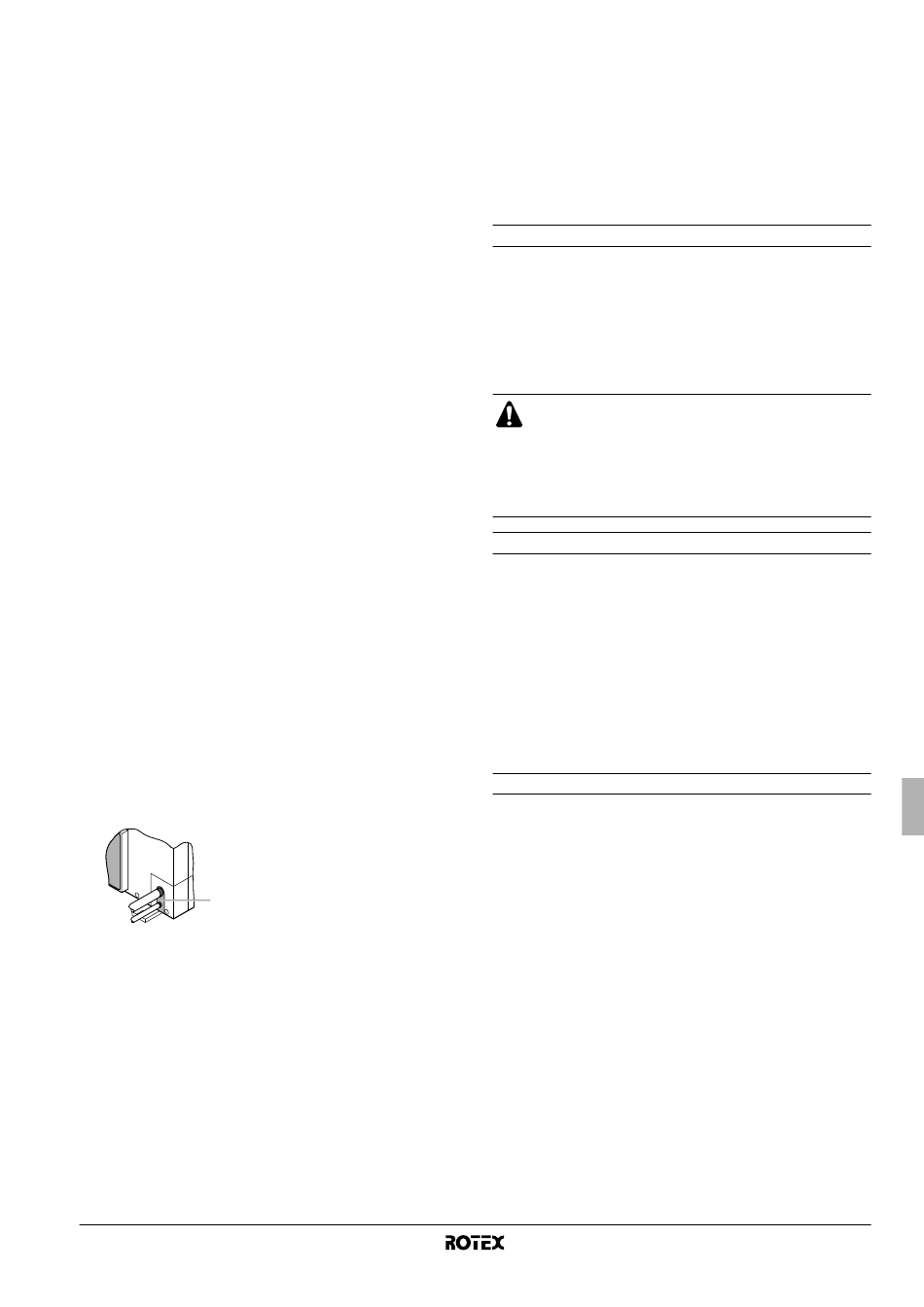

7.2. Eviter la pénétration d'objets étrangers
Obturer les trous de la tuyauterie avec du mastic ou de l'isolant (non
fourni) pour éliminer tous les trous comme mentionné sur
l'illustration.
1
Des insectes ou petits animaux entrant dans l'unité extérieure
peuvent provoquer un court-circuit dans le coffret électrique.
RRRQ011~016AAV1+Y1
Unité extérieure pour pompe à chaleur air à eau
4PW55782-1B
1 Mastic et matériel isolant
(non fourni)
7.3. Test d'étanchéité et séchage à vide
Lorsque toute la tuyauterie est installée et que l'unité extérieure est
raccordée à l'unité intérieure, il est nécessaire de (a) vérifier qu'il n'y
a pas de fuite dans le tuyau de réfrigérant et (b) d'effectuer le
séchage à vide pour éliminer toute humidité dans le tuyau de
réfrigérant.
S'il y a un risque de présence d'humidité dans la tuyauterie de
réfrigérant (par exemple, de l'eau de pluie peut avoir pénétré dans le
tuyau), appliquer d'abord la procédure de séchage à vide ci-dessous
jusqu'à ce que toute l'humidité ait disparu.
Directives générales
■
Tous les tuyaux à l'intérieur de l'unité ont été testés en usine
pour s'assurer qu'il n'y a pas de fuite.
■
Utiliser une pompe à vide à 2 étages munie d'un clapet de non-
retour dont le débit d'évacuation est de –100,7 kPa (5 Torr
absolus, –755 mm Hg).
■
Raccorder la pompe à vide à la fois à l'orifice de service de la
vanne d'arrêt de gaz et à la vanne d'arrêt de liquide afin
d'augmenter le rendement.
■
Ne pas purger l'air avec les réfrigérants. Utiliser une
pompe à vide pour purger l'installation. Aucun
réfrigérant supplémentaire n'est fourni pour la purge
d'air.
■
S'assurer que la vanne d'arrêt de gaz et la vanne
d'arrêt de liquide sont bien fermés avant d'effectuer le
test de fuite ou le séchage à vide.
Configuration
(Voir à la figure 6)
1 Vanne de réduction de pression
2 Azote
3 Système de siphon
4 Pompe à vide
5 Vanne A
6 Vanne d'arrêt de la conduite de gaz
7 Vanne d'arrêt de la conduite de liquide
8 Orifice de service de vanne d'arrêt
9 Tuyau de charge
Essai de fuite
L'essai de fuite doit satisfaire à la spécification EN 378-2.
1 Test de fuite de dépression
1.1 Vidanger le système par le tuyau de liquide et de gaz à
–100,7 kPa (5 Torr).
1.2 Une fois atteint, arrêter la pompe à vide et vérifier que la
pression ne monte pas pendant au moins 1 minute.
1.3 Si la pression monte, le système peut soit contenir de
l'humidité (voir séchage à vide ci-dessous) ou présenter
des fuites.
