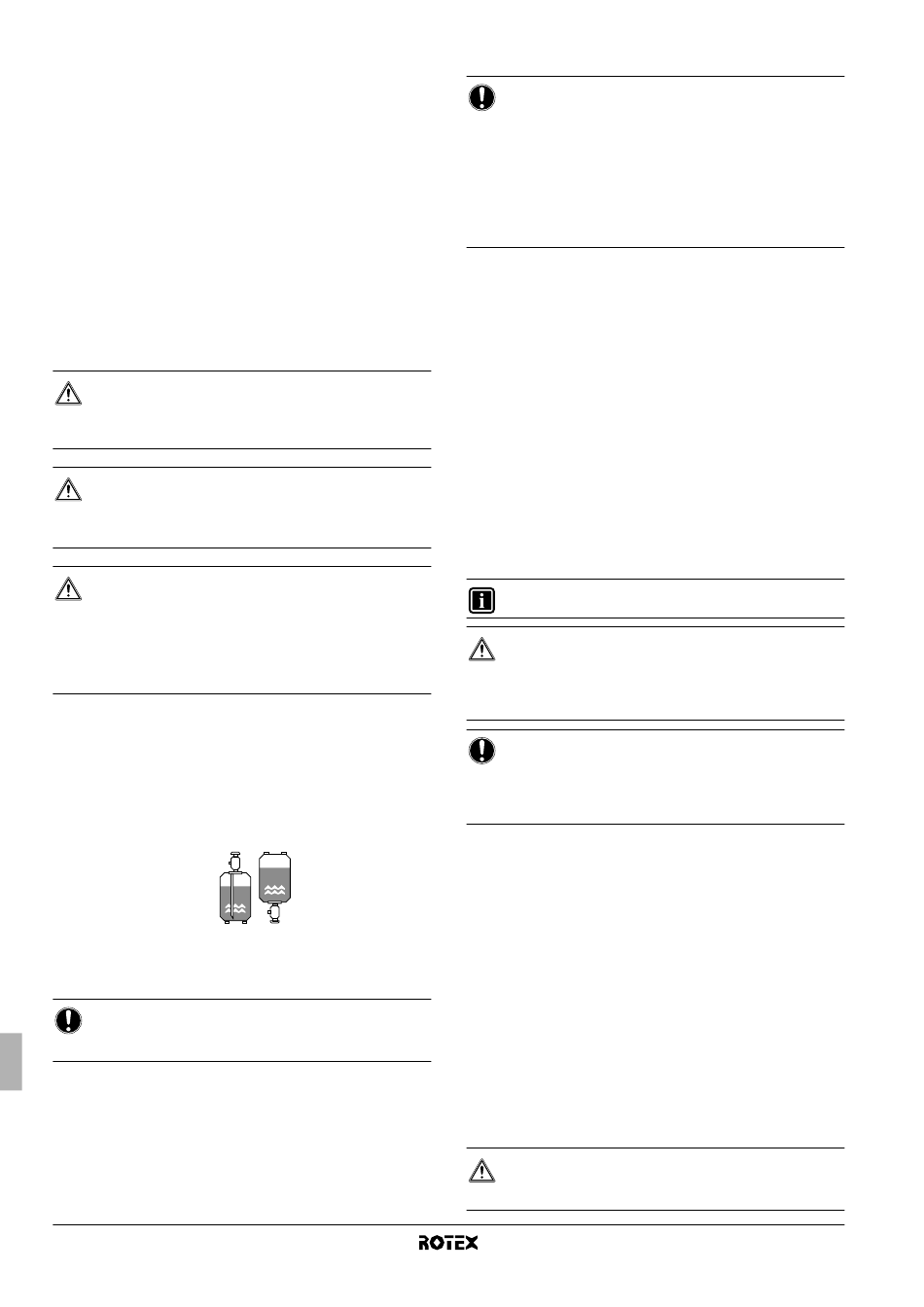

Kompresörün bozulmasını önlemek için. Belirtilen miktarın
üzerinde soğutucu yüklemeyin.
■
Bu dış üniteye gerekli soğutucu fabrikada yüklenmiştir, ancak
boru çaplarına ve uzunluklarına bağlı olarak bazı sistemlere ilave
soğutucu yüklenmesi gerekebilir. Bkz. "12.3. RRLQ modelleri için
ilave soğutucu akışkan şarj miktarının hesaplanması", sayfa 15.
■
Yeniden şarj edilmesi gerekiyorsa bkz. "12.4. Tam şarj işlemi",
sayfa 15.
12.2. Önlemler ve genel uyarılar
■
Ünitenin servisi sırasında soğutucu akışkan sisteminin açılması
gerekirse, soğutucu akışkanın temizlenmesi ve boşaltılması
işlemleri mutlaka ilgili mevzuata uygun olarak gerçekleştirilmelidir.
■
Saha kablolama işleri
yüklenemez.
■
Soğutucu ancak kaçak testi ve vakumlu kurutma işlemi
gerçekleştirildikten sonra yüklenebilir (bkz. "11. Kaçak testi ve
vakumlu kurutma", sayfa 13).
DİKKAT
Sıvının yüksek basınç yaratma tehlikesinden dolayı bir
sistem yüklenirken, izin verilen maksimum yükün kesinlikle
geçilmemesine dikkat edilmelidir.
UYARI
■
Soğutucu akışkan tüpleri mutlaka yavaşça açılmalıdır.
■
Soğutucu yüklerken daima koruyucu eldivenler takın
ve gözlerinizi koruyun.
TEHLİKE
■
Güç açık konumdayken,
ayrılmadan önce ön paneli kapatın.
■
Uygun olmayan bir maddenin yüklenmesi patlamalara
ve kazalara neden olabilir, bu nedenle her zaman
uygun soğutucu akışkanının (R410A) yüklendiğinden
emin olun.
■
Bu üniteye ilave soğutucu akışkan şarj edilirken sahada bağlanan
soğutucu akışkan borularının uzunluğu dikkate alınmalıdır.
■
Soğutucu akışkanın sıvı borusuna sıvı fazda şarj edildiğinden
emin olun. R410A bir soğutucu akışkan karışımı olduğundan,
gaz fazında şarj edilmesi halinde bileşimi değişir ve bu durumda
sistemin normal çalışması sağlanamaz.
■
Şarj etmeden önce, soğutucu akışkan tüpüne bir sifon takılı olup
olmadığını kontrol edin ve ardından tüpü uygun şekilde yerleştirin.
Sifonu takılmış bir tüp
kullanılarak doldurma
Sıvı soğutucuyu tüp baş
yukarı konumdayken
yükleyin.
12.3. RRLQ modelleri için ilave soğutucu akışkan şarj
miktarının hesaplanması
BİLDİRİM
Boru uzunluğu sıvı borularının tek yönlü uzunluğunu ifade
eder.
Boru uzunluğunun 10 m'nin altında olması durumunda ilave şarj
işlemine gerek yoktur.
Boru uzunluğunun 10 m'nin üzerinde olması durumunda, lütfen
aşağıdaki formülü kullanarak şarj edilmesi gereken ilave soğutucu
akışkan miktarını belirleyin.
R=(sıvı borularının toplam uzunluğu (m) – 10 m) x 0,054
R=ilave şarj miktarı (kg)(0,1 kg ve katlarına yuvarlanır)
Montaj kılavuzu
15
tamamlanana kadar soğutucu
ünitenin başından
Sifonu takılmamış bir tüp
kullanılarak doldurma
Sıvı soğutucuyu tüp baş
aşağı konumdayken
yükleyin.
12.4. Tam şarj işlemi
BİLDİRİM
Şarj işlemine başlamadan önce, ünitenin dahili borularının
vakumlu kurutma işlemi gerçekleştirilerek boşaltıldığından
emin olun. Bunun için, ünitenin dahili servis portunu
kullanın. Durdurma vanası üzerinde bulunan servis
portlarını KULLANMAYIN (bkz. "9.3. Durdurma vanasının
kullanımı", sayfa 11), çünkü vakumlu kurutma işlemi bu
portlardan doğru şekilde gerçekleştirilemez.
Dış ünitelerin boru üzerinde 1 portu bulunmaktadır. Bu port
da ısı eşanjörü ile 4 yollu vana arasında bulunur.
Tam şarj işlemi gerekiyorsa (örn. bir kaçaktan sonra), şarj edilmesi
gereken soğutucu akışkan miktarını belirlemek için aşağıdaki
bilgilere bakın.
Toplam şarj miktarı <birim: kg>
Soğutucu akışkan şarj miktarı (kg) sıvı borularının toplam uzunluğuna
bağlıdır.
Toplam soğutucu akışkan şarj miktarı = 3,4 kg + (sıvı borularının toplam
uzunluğu (m) – 10 m) x 0,054
Hatırlatma: Fabrikada şarj edilen soğutucu akışkan miktarı 3,4 kg'dır
13. Atık boşaltma işletimi
Bu ünitede saha borularındaki, iç ünitedeki ve dış ünitedeki tüm
soğutucu akışkanın toplanmasını sağlayan bir otomatik atık boşaltma
fonksiyonu bulunmaktadır. Çevreyi korumak için ünitenin yerini
değiştirmeden veya üniteyi atmadan önce atık boşaltma işlemini
aşağıda açıklandığı şekilde gerçekleştirmeyi unutmayın.
Daha ayrıntılı bilgi için lütfen ilgili servis kılavuzuna bakın.
UYARI
Dış ünitede kapatılarak kompresörün korunması için bir
düşük basınç anahtarı veya bir düşük basınç sensörü
bulunmaktadır. Atık boşlatma işlemi sırasında düşük basınç
anahtarını kesinlikle kısa devre yapayın!
BİLDİRİM
Atık boşaltma işlemine başlamadan önce su sıcaklığının
ve su hacminin yeterince yüksek olduğundan emin olun.
Atık boşaltma işlemi "soğutma modunda" gerçekleştirilir.
Daha ayrıntılı bilgi için iç ünitenin montaj kılavuzuna bakın.
1 Ana güç besleme anahtarını açık konuma getirin.
2 Sıvı durdurma vanasının ve gaz durdurma vanasının açık
konumda olduğundan emin olun (bkz. "9.3. Durdurma vanasının
kullanımı", sayfa 11).
3 Dış ünitenin PCB'si üzerinde bulunan atık boşaltma düğmesine
basın (BS4) ve en az 8 saniye basılı tutun.
4 Kompresör ve dış ünite fanı otomatik olarak çalışmaya başlayacaktır.
5 Çalışma durduktan sonra (3 ila 5 dakika sonra), sıvı durdurma
vanasını ve gaz durdurma vanasını kapatın.
6 Böylece atık boşaltma işlemi tamamlanmış olur. Uzaktan
kumandada " U4 " mesajı görüntülenebilir ve iç ünite pompası
çalışmaya devam edebilir. Bu bir arıza değildir. Uzaktan
kumanda üzerindeki ON düğmesine basılsa bile, üniteye
çalışmaya başlamayacaktır. Üniteyi yeniden çalıştırmak için,
ana güç besleme anahtarını önce kapalı ve ardından açık
konuma getirmeniz gerekir.
7 Ana güç besleme anahtarını kapalı konuma getirin.
UYARI
Üniteyi yeniden çalıştırmadan önce her iki durdurma
vanasının da açıldığından emin olun.
