11.2. Prueba de funcionamiento

Realice la prueba de funcionamiento de acuerdo con el manual de
instalación de la unidad interior para garantizar el correcto
funcionamiento de todas las funciones y componentes.
NOTA Después de conectar la alimentación eléctrica, la
unidad no puede arrancar hasta que el LED de
inicialización H2P se apague (en un máximo de
12 minutos).
ADVERTENCIA
Es posible tocar accidentalmente elementos sometidos a
tensión.
Nunca deje la unidad desprovista de vigilancia durante la
instalación o durante los trabajos de mantenimiento
cuando el panel de servicio esté retirado.
NOTA Tenga presente que durante el primer período de
funcionamiento de
alimentación requerida puede ser superior de la que
figura en la placa de especificaciones técnicas de la
unidad. Este fenómeno se produce debido a que el
compresor que necesita un tiempo de funcionamiento
de 50 horas antes de alcanzar el funcionamiento
perfecto y un consumo de alimentación estable.
12. M
ANTENIMIENTO Y SERVICIO TÉCNICO

12.1. Precauciones de mantenimiento

ADVERTENCIA:
PELIGRO DESCARGA ELÉCTRICA
Precauciones al realizar el mantenimiento de equipos Inverter
■
No toque partes energizadas hasta transcurridos 10 minutos
después de cortar el suministro eléctrico a la unidad, pues
existe riesgo por alta tensión.
■
Además, realice una medición de los puntos tal y como se
muestra en la figura 10 utilizando un medidor de comprobación
y verifique que la tensión del condensador del circuito principal
no supera los 50 V CC.
■
Asegúrese de que el suministro de alimentación está apagado
antes de realizar los trabajos de mantenimiento. El cárter del
compresor puede seguir funcionando incluso en modo de
parada.
■
Tenga presente que algunas partes de la caja de componentes
eléctricos están extremadamente calientes.
■
Para evitar que se produzcan daños en la tarjeta de circuito
impreso, elimine primero la electricidad estática tocando una
parte metálica (p.ej. válvula de retención) con la mano.
Después, desenchufe el conector.
■
Después de medir la tensión residual, desenchufe el conector
del ventilador de la unidad exterior.
■
Asegúrese de no tocar una parte conductora.
■
El ventilador de la unidad exterior puede girar por la acción de
un fuerte viento de retorno y de este modo puede hacer que se
cargue el condensador. Puede provocar descargas eléctricas.
Después del mantenimiento, asegúrese de que el conector del
ventilador vuelva a quedar enchufado. De lo contrario todo el sistema
puede venirse abajo.
¡Realice todos los trabajos sobre seguro!
Toque la parte metálica con la mano (como, por ejemplo,
la válvula de retención) para eliminar la electricidad
eléctrica y para proteger la tarjeta de circuito impreso
antes de realizar las tareas de servicio.
RRRQ011~016AAV1+Y1
Unidad exterior para bomba de calor de aire-agua
4PW55782-1B
la unidad la entrada de
12.2. Operación en modo de servicio
Si es necesario, realice cualquier operación en modo de servicio
según las siguientes instrucciones. Consulte el manual de servicio
para obtener información detallada.
Configuración del modo
Es posible configurar el modo con el botón
siguiente procedimiento:
■
Para establecer el modo 1: Pulse el botón
x
el led H1P se apaga .
■
Para establecer el modo 2: Pulse el botón
5 segundos; el led H1P se enciende
c
Si el led H1P parpadea y se pulsa una vez el botón
el modo de la configuración cambiará a modo 1.
NOTA Si tiene alguna duda durante el proceso de ajuste,
pulse el botón
BS1 MODE
de configuración 1 (led H1P apagado).

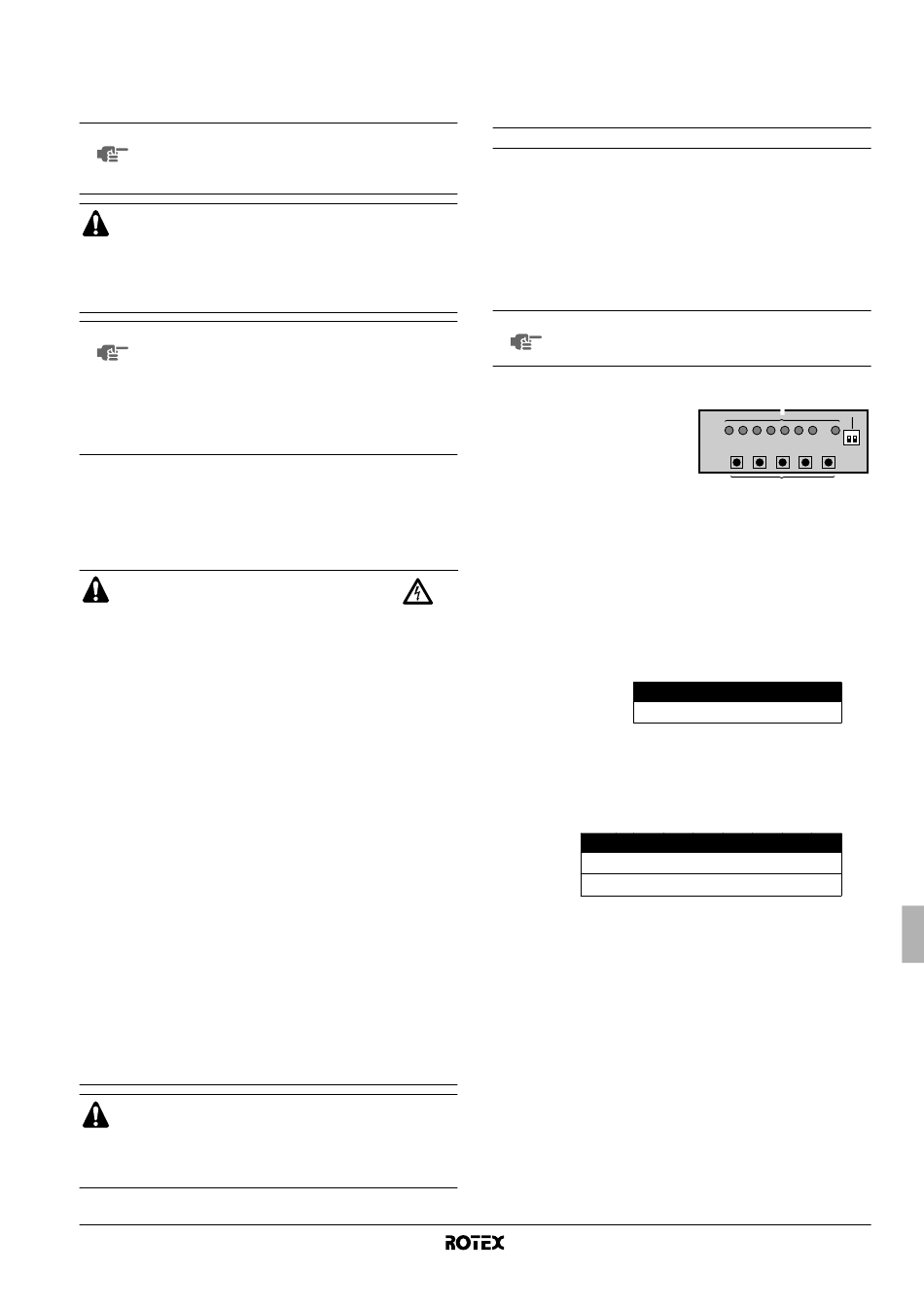

Ubicación de los interruptores DIP, LEDs y botones
1 LED H1P~H8P
2 Interruptores de pulsador BS1~BS5
3 Interruptores DIP
(no utilizar ni modificar)
Estado de los LED
En este manual, el estado de los LEDs se indica del siguiente modo:
x w
APAGADO ENCENDIDO
Configuración del modo
1 Pulse el botón para configurar la función necesaria
BS2 SET
(recuperación de refrigerante/vacío del circuito) en
(ENCENDIDO).
Los LEDs H3P, H5P y H7P están encendidos.
H1P H2P H3P H4P H5P H6P H7P
w x w x w x w
2 Cuando se pulsa el botón
ajuste actual.
3 Para ajustar esta función en
(APAGADO), pulse el botón
continuación.
H1P H2P H3P H4P H5P H6P H7P
w x x x x c x
ON
w x x x x x c
(a)
OFF
(a) Este valor = valor predeterminado de fábrica
4 Pulsando el botón
BS3 RETURN
establecida.
5 Cuando se pulse el botón
acuerdo con los ajustes establecidos.
, según el
BS1 MODE
una vez;
BS1 MODE
durante
BS1 MODE
w
.
BS1 MODE
. La unidad volverá al modo
1
2
c
Parpadeo
, los LEDs indican el
BS3 RETURN
(ENCENDIDO) u
ON
tal y como se muestra a
BS2 SET
la configuración queda
, la unidad arranca de
BS3 RETURN
Manual de instalación
,
3 3
ON
OFF
