Na napájecí kabely použijte vhodné ochranné potrubí.
■
Vně jednotky zajistěte, aby nízkonapěťové vodiče
(například dálkového ovladače, mezi jednotkami atd.)
neprobíhaly podél vysokonapěťových vodičů; vodiče
by měly být vedeny ve vzdálenosti nejméně 50 mm.
Přílišná blízkost by mohla mít za následek inter-
ferenci, chybnou funkce a poškození jednotek.
■
Kabelová přípojka musí být zapojena k napájecí
svorkovnici a zajištěna
"9.4. Bezpečnostní opatření u zapojení napájení a
vedení mezi - jednotkami" na straně 15.
■
Vedení mezi jednotkami je třeba upevnit podle popisu
v části "9.4. Bezpečnostní opatření u zapojení
napájení a vedení mezi - jednotkami" na straně 15.
• Pomocí přiložených svorek zajistěte vodiče tak,
aby se nedotýkaly potrubí.
• Zkontrolujte zapojení a to, zda nevyčnívá víčko
elektrické skříňky nad ostatní díly, a pevně
uzavřete kryt.
9.5. Specifikace standardních komponent pro zapojení
Pro zapojení jednotky musí být k dispozici elektrický obvod (viz
tabulka dále). Tento obvod musí být zajištěn požadovanými
bezpečnostními zařízeními tj. hlavním vypínačem, pojistkou u každé
fáze a jističem svodového proudu.
Fáze a frekvence
Napětí
Doporučená pojistka
v přívodech
(a)
Minimální proud obvodu
Část přenosového vedení
(b)
Typ vodiče
(a) Uvedené hodnoty jsou maximální hodnoty (přesné hodnoty viz elektrické
parametry kombinace s vnitřními jednotkami).
(b) Jen ve chráněném potrubí; nepoužívá-li se chráněné potrubí, použijte
H07RN-F
■
POZNÁMKA Vyberte kabelovou
s příslušnými místními a národními předpisy.
■
Dimenze elektrického vedení musí odpovídat
příslušným místním a národním předpisům.
■
Specifikace
přípojky odpovídají normě IEC60245.
■
Jistič svodového
vysokorychlostním jističem 300 mA (<0,1 s).
■
Napájecí kabel musí být při připojování k napájecí svorkovnici
bezpečně upevněn svorkou podle obrázků 8.
Po skončení elektrického zapojení si ověřte, zda jsou
všechna elektrická spojení a svorky uvnitř elektrické
propojovací skříňky bezpečně zapojeny.
Pouze pro modely V1 : Zařízení
(1)
EN/IEC 61000-3-12
(1) Evropská/mezinárodní technická norma nastavující meze harmonických
proudů generovaných vybavením připojeným k veřejným nízkonapěťovým
systémům se vstupním proudem >16 A a ≤75 A na fázi.
RRRQ011~016AAV1+Y1
Venkovní jednotka pro tepelná čerpadla vzduch – voda
4PW55782-1B
podle popisu v části
RRRQ_V1 RRRQ_Y1
1N~ 50 Hz 3N~ 50 Hz
220-240 V 380-415 V
32 A 16 A
27,5 A 14 A
2
0,75~1,25 mm
H05VV
přípojku v souladu
místního napájecího kabelu
proudu musí
splňující požadavky normy
Bezpečnostní opatření při pokládání elektrických
vedení

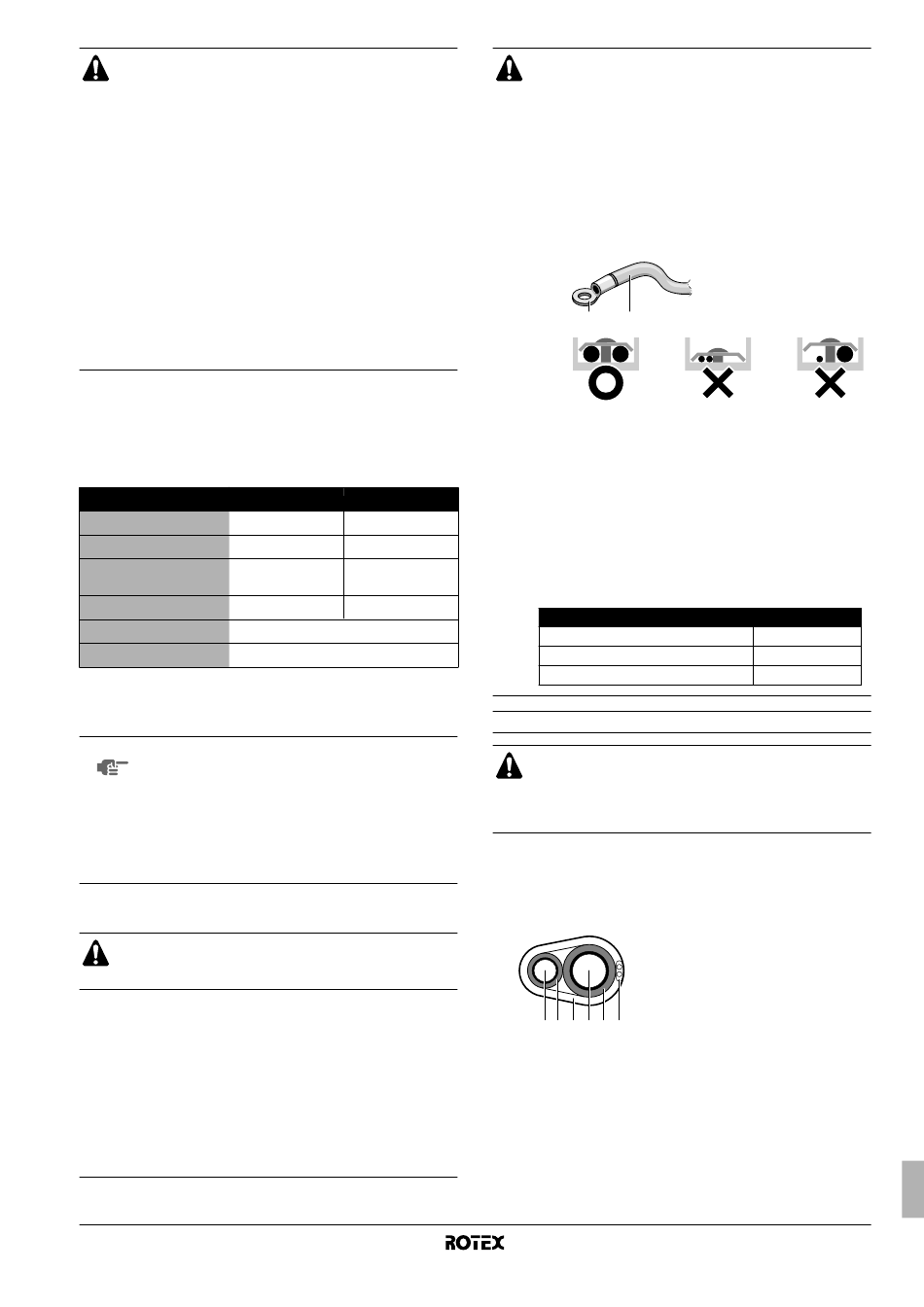

K zapojení ke svorkovnici napájení použijte koncovky
s kulatým očkem.
Jestliže nemáte takové koncovky k dispozici, postupujte
podle pokynů uvedených dále.
■
Dráty různých průměrů nezapojujte ke stejné napájecí
svorce. (Volnější konec napájecího vedení by se mohl
silně zahřívat.)
■
Při připojování vodičů stejného průměru postupujte
podle následujícího obrázku.
1
■
K zapojení použijte stanovený vodič a pevně ho
připojte. Poté ho zajistěte před působením vnějších sil
tak, aby nemohl být vytržen ze svorkovnice.
■
K dotažení šroubů svorkovnice používejte odpovída-
jící šroubovák. Šroubovák s malou hlavou může
poškodit hlavu šroubu a není možné s ním šrouby
řádně dotáhnout.
■
Přílišné dotažení šroubů svorkovnice je může
poškodit.
■
Kroutivé momenty při dotahování šroubů svorkovnice
jsou uvedeny v tabulce dále.
M5 (svorkovnice napájení/zemnicí vodič)
M4 (stíněné uzemnění)
M3,5 (blok ovládacího vedení)
Zapojení vedení: Ovládací vedení
Zajistěte dodržování dále uvedených mezních hodnot.
Pokud kabely mezi jednotkami překročí uvedené mezní
hodnoty, může být výsledkem selhání přenosu.
Maximální délka vedení: 300 m
a Celková délka vedení: 600 m
■
Vodiče z vnitřních jednotek musí být připojeny ke svorkám F1/F2
být
(In-Out) na řídicí kartě PC venkovní jednotky.
■
Po instalaci propojovacích vedení uvnitř jednotky ohněte vodiče
podél potrubí s chladivem a upevněte je pomocí pásky, viz
obrázek.
1 4 5 2 4
Při zapojování vždy používejte vinylem izolované vodiče s průřezem
2
0,75 až 1,25 mm nebo kabely (2-žilová vedení).
1 Koncovka s očkem
2 Napájecí vodič
2
Utahovací moment (N•m)
2,39~2,92
1,18~1,44
0,79~0,97
1 Potrubí kapalného chladiva
2 Plynové potrubí
3 Propojovací vodiče
4 Izolátor
5 Dokončovací páska
3
