4.2. Precauzioni per l'installazione

■
Controllare solidità e altezza dal suolo dell'installazione in modo
che l'unità non produca vibrazioni o rumore quando viene
azionata dopo l'installazione.
■

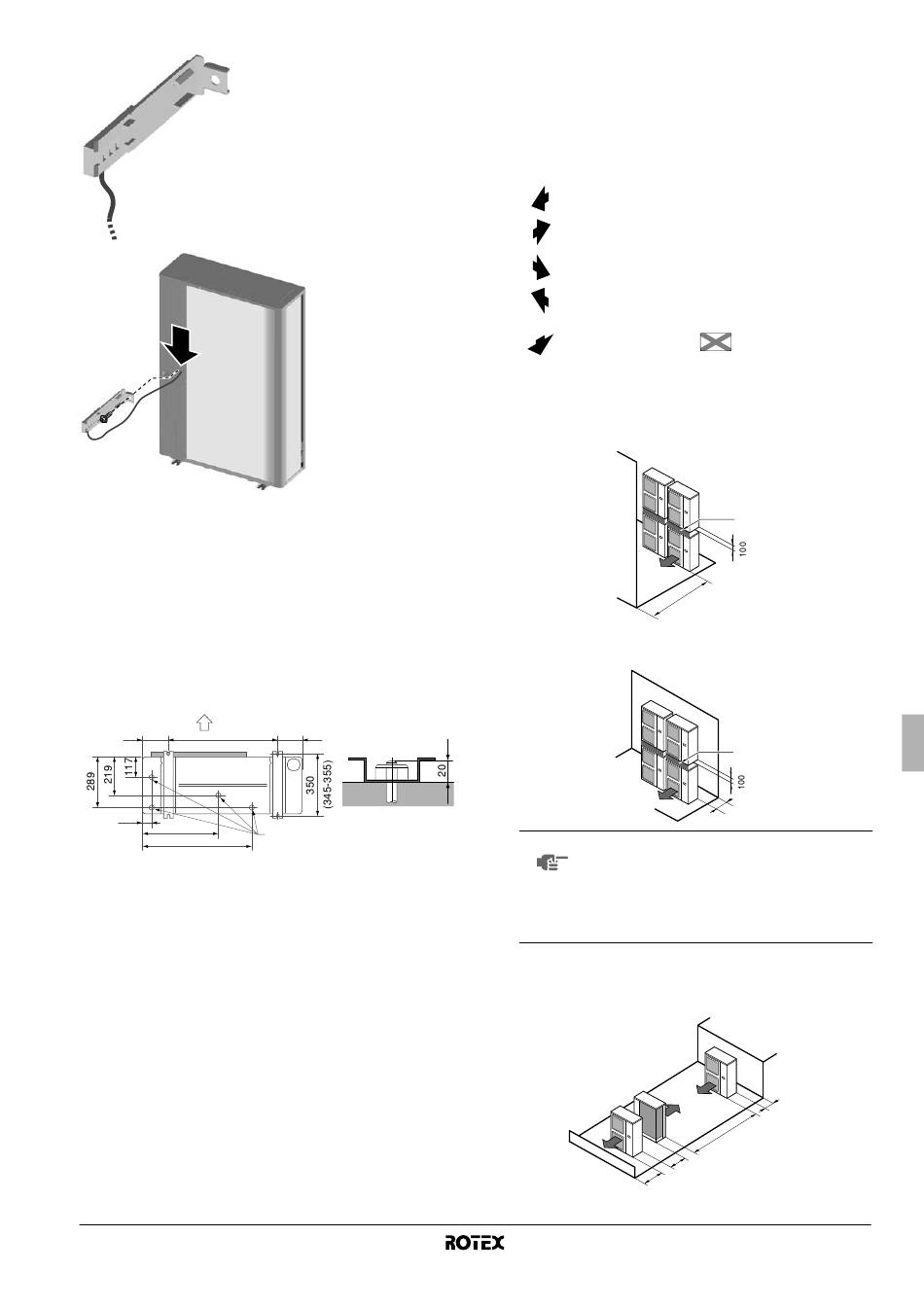

In conformità con il disegno della base di appoggio nella figura,
fissare saldamente l'unità usando i bulloni per la base di
appoggio (Preparare quattro serie di bulloni per base di
appoggio M12, dadi e rondelle, acquistandoli sul posto).
■
Avvitare i bulloni per base di appoggio fino a che la loro distanza
dalla superficie della base di appoggio sia di 20 mm.
A
140 620
B
47
423
614
A Lato scarico
B Vista dal basso (mm)
C Foro di scarico
RRRQ011~016AAV1+Y1
Unità esterna per pompe di calore aria-acqua
4PW55782-1B
140
C

4.3. Dimensioni e spazio di servizio

■
La direzione di uscita della tubazione di collegamento
nell'installazione mostrata nella figura 4 è frontale o verso il
basso. I valori numerici sono espressi in mm.
■
Quando si dirigono le tubature all'indietro, lasciare uno spazio di
≥250 mm sul lato destro dell'unità.
(A) In caso di installazione non impilata (Vedere la figura 4)
Ostacolo lato
aspirazione
Ostacolo lato scarico
Ostacolo lato sinistro
Ostacolo lato destro
Ostacolo lato superiore
✓
Ostacolo presente
(B) In caso di installazioni a quote diverse
1. In caso di presenza di ostacoli di fronte al lato di uscita.
2. In caso di presenza di ostacoli di fronte al lato di entrata
dell'aria.
■
NOTA Non installare più di due sezioni sovrapposte.
■
Sono necessari circa 100 mm di lunghezza
per distendere il tubo di scarico dell'unità
esterna.
■
Sigillare la parte A in modo da non bypassare
l'aria in uscita.
(C) In caso di installazione a file multiple (in caso di uso su tetto,
ecc.)
1. In caso di installazione di un'unità per fila.
≥1000
1 In questi casi, chiudere il
fondo del telaio di
installazione per evitare
di bypassare l'aria di
scarico
2 In questi casi, è possibile
installare solo 2 unità.
3 In questi casi, non vi
sono limitazioni
nell'altezza L1.
Questa situazione non è
consentita
A
≥1000
A
≥300
≥100
≥2000
≥200
