6. P
RECAUZIONI PER LE TUBAZIONI DEL
REFRIGERANTE
■
Nel circuito frigorifero non introdurre nulla, come aria ecc, che
non sia il refrigerante specificato. Se si verificano perdite di
refrigerante durante i lavori sull'unità, aerare la stanza
immediatamente.
■
Per l'esecuzione dei
esclusivamente refrigerante R410A.
Attrezzatura necessaria per l'installazione:
Per evitare che nel circuito possano entrare sostanze
estranee, compresi oli minerali o umidità, è indispensabile
usare esclusivamente strumenti (collettori a manometri,
flessibili, etc.) impiegati prima solo con refrigerante con
R410A.
Pompa a vuoto:
la pompa a vuoto deve essere del tipo a 2 stadi ed essere
dotata di valvola di ritegno.
Accertarsi che quando viene disattivata la pompa a vuoto
l'olio circolante non possa venire risucchiato verso il lato
interno del circuito.
Usare una pompa a vuoto che sia in grado di abbassare la
pressione fino a –100,7 kPa (5 Torr, –755 mm Hg).
■
Per evitare che nei tubi entri sporcizia, liquidi o polvere, chiuderli
con una pizzicatura o un nastro.
Durata dell'installazione
Più di un mese
Meno di un mese
Indipendentemente dalla
durata
Fare la massima attenzione durante il passaggio dei tubi in rame
attraverso le pareti.
■
Per la gestione delle valvole di arresto, fare riferimento a
"6.3. Indicazioni per la gestione della valvola di arresto" a
pagina 10.
■
Usare unicamente i dadi svasati consegnati con l'unità. L'uso di
dadi svasati diversi può causare la perdita del refrigerante.
■
Assicurarsi che le tubazioni e i collegamenti non siano sottoposti
a tensioni.
■
Utilizzare un apposito isolante ignifugo per tubazioni, in base
alle normative nazionali.
Manuale d'installazione
9
rabbocchi della carica usare
Metodo di protezione
Pinzare l'estremità della
tubazione
Pinzare o nastrare
l'estremità della a
tubazione

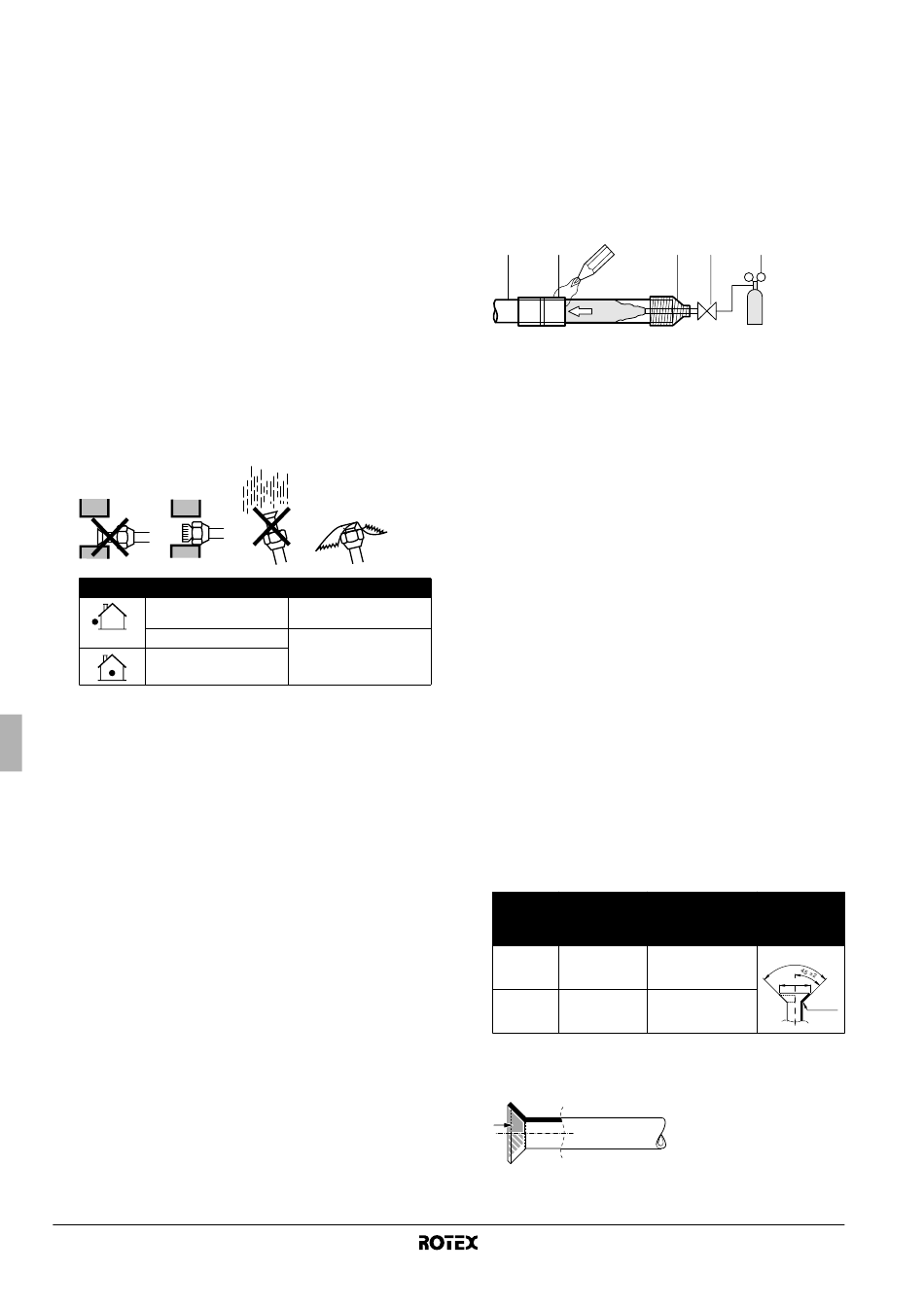

6.1. Indicazioni per la brasatura

■
Durante la brasatura, accertarsi di far passare un flusso di
azoto.
Il flusso di azoto impedisce il crearsi di grandi quantità di strato
di ossidazione all'interno delle tubature. Uno strato di
ossidazione influisce negativamente su valvole e compressori
nel sistema di refrigerazione e impedisce un funzionamento
corretto.
■
La pressione dell'azoto deve essere regolata a 0,02 MPa
(appena sufficiente ad essere rilevato sulla pelle) con una
valvola di riduzione della pressione.
1 2
6
1 Linee frigorifere
2 Punto da sottoporre a brasatura
3 Nastro
4 Valvola manuale
5 Valvola di riduzione della pressione
6 Azoto
■
Non utilizzare antiossidanti durante la brasatura dei giunti delle
tubature.
Le sostanze residue potrebbero ostruire le tubazioni e
danneggiare l'apparecchio.
■
Non utilizzare flussi di cloro durante la brasatura rame contro
rame dei tubi del refrigerante. Utilizzare una lega di riempimento
per brasatura in rame fluorescente (BCuP) che non richiede
flussante.
■
Il flusso è particolarmente nocivo ai sistemi di tubazione del
refrigerante. Ad esempio, se viene usato un flusso a base di
cloro, questo corrode le tubature o se nello specifico il flusso
contiene fluoro, deteriora l'olio refrigerante.

6.2. Indicazioni sugli attacchi svasati

■
I dadi svasati non devono essere riutilizzati. Utilizzarne di nuovi
onde evitare perdite.
■
Utilizzare un tagliatubi ed uno strumento per svasature adeguati
al tipo di refrigerante impiegato.
■
Usare unicamente i dadi svasati temprati consegnati con l'unità.
L'uso di dadi svasati diversi può causare la perdita del
refrigerante.
■
Fare riferimento alla tabella con le dimensioni delle svasature e
le coppie di serraggio (un serraggio troppo elevato può produrre
la spaccatura della svasatura).
Dimensioni
delle
tubazioni Coppia di
(mm) serraggio (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Prima di inserire il dado svasato, lubrificare la superficie interna
della filettatura con olio eterico o esterico, quindi avvitarlo a
mano per 3 o 4 giri prima di serrarlo definitivamente.
Unità esterna per pompe di calore aria-acqua
3 4 5
6
Dimensioni della Sagoma della
svasatura A (mm) svasatura (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
RRRQ011~016AAV1+Y1
4PW55782-1B
