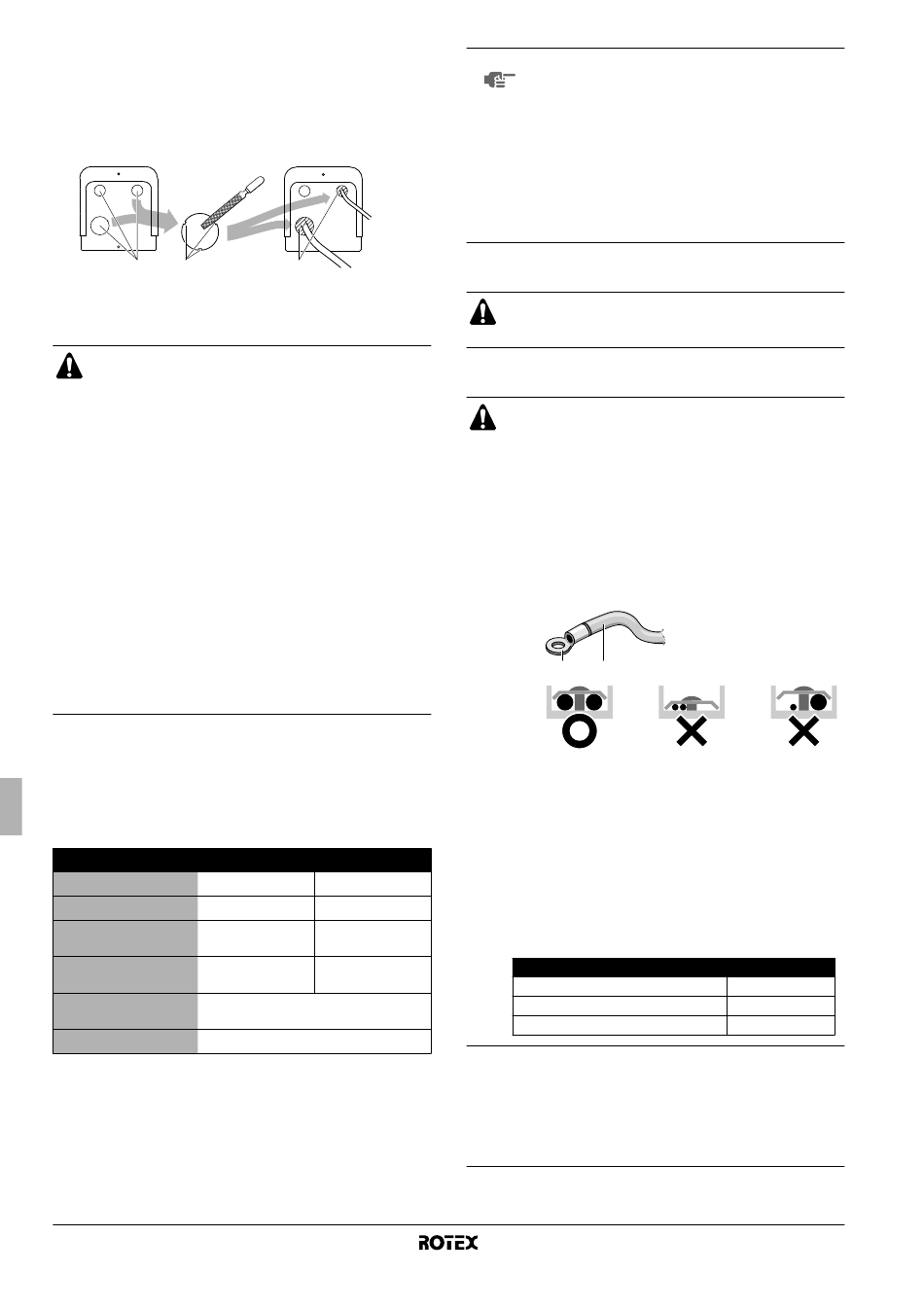

Lors du passage du câblage électrique à travers les trous à
enfoncer, enlever les bavures éventuelles des trous à enfoncer
et entourer le câble de bande de protection pour éviter tout
dégât.
■
S'il y a un risque que de petits animaux pénètrent dans le
système par les trous à enfoncer, colmater les trous avec du
produit d'étanchéité (à préparer sur place).
1 2
1 Trou à enfoncer
2 Bavures
3 Matériaux de conditionnement
■
Utiliser un tube de câble d'alimentation comme câble
d'alimentation.
■
A l'extérieur de l'unité, s'assurer que le câble
électrique de faible tension (c.-à-d. pour la commande
à distance, entre les unités, etc.) et que le câble
électrique haute tension ne passent pas l'un près de
l'autre, en les éloignant au moins de 50 mm l'un de
l'autre. La proximité peut provoquer des interférences
électriques, des dysfonctionnements et des coupures.
■
Veiller à connecter le câble d'alimentation au bornier
du câble d'alimentation et le fixer comme indiqué
dans "9.4. Précautions à prendre pour le câblage de
l'alimentation et entre les unités" à la page 15.
■
Le câblage entre unités doit être protégé comme
décrit dans "9.4. Précautions à prendre pour le
câblage de l'alimentation et entre les unités" à la
page 15.
• Protéger les câbles avec les attaches pour ne pas
qu'ils touchent les tuyauteries.
• S'assurer que le câblage et le couvercle du coffret
électrique ne dépassent pas de la structure, et
fermer le couvercle fermement
9.5. Spécifications des composants de câblage
standard
Un circuit d'alimentation (voir tableau ci-dessous) doit être prévu pour
la connexion de l'unité. Ce circuit doit être protégé avec les dispositifs
de sécurité requis, c'est-à-dire un commutateur principal, un fusible à
fusion lente sur la phase et un disjoncteur de fuite à la terre.
Phase et fréquence
Tension
Fusible de remplacement
recommandé
Ampérage du circuit
(a)
minimum
Section de câble de
transmission
(b)
Type de fil
(a) Les valeurs énumérées sont des valeurs maximales (voir données électriques de
la combinaison avec les unités intérieures pour connaître les valeurs exactes).
(b) Pour les tuyaux protégés uniquement, utiliser H07RN-F lorsque les tuyaux
protégés ne sont pas utilisés.
Manuel d'installation
16
3
RRRQ_V1 RRRQ_Y1
1N~ 50 Hz 3N~ 50 Hz
220-240 V 380-415 V
32 A 16 A
27,5 A 14 A
2
0,75~1,25 mm
H05VV
■
REMARQUE Sélectionner le câble d'alimentation conformé-
ment aux réglementations locales et nationales
en vigueur.
■
La taille du câblage doit être conforme aux codes
régionaux et nationaux en vigueur.
■
Les spécifications pour les câbles d'alimentation
locaux et le câblage de branchement sont
conformes à IEC60245.
■
Le disjoncteur de fuite à la terre doit être un
disjoncteur de type haute vitesse de 300 mA
(<0,1 s).
■
En raccordant le câble d'alimentation au bornier d'alimentation,
attacher fermement le câble comme illustré dans la figure 8.
Après avoir terminé le travail électrique, confirmer que
chaque composant électrique et la borne à l'intérieur du
coffret électrique sont raccordés fermement.
Pour modèles V1 uniquement :
(1)
EN/IEC 61000-3-12 .
Précautions à prendre lors de la pose des câbles
d'alimentation
Utiliser des bornes
raccordements au bornier d'alimentation.
Si elles ne sont pas disponibles, suivre les instructions ci-
dessous.
■
Ne pas connecter des câbles d'épaisseurs différentes
au bornier d'alimentation. (Du jeu dans le câblage
d'alimentation peut provoquer une chaleur anormale.)
■
Lors du raccordement de câbles de même épaisseur,
procéder comme illustré ci-dessous.
1 2
■
Pour le câblage, utiliser le fil d'alimentation désigné et
le raccorder fermement, puis le protéger pour éviter
qu'une pression extérieure ne soit exercée sur la
plaque de bornes.
■
Utiliser un tournevis approprié pour serrer les vis du
bornier. Un tournevis à petite tête abîmera la tête et
rendra tout serrage impossible.
■
Un serrage excessif des vis du bornier risque de les
casser.
■
Voir le tableau ci-dessous pour les couples de serrage
de vis de bornier.
Couple de serrage (N•m)
M5 (bornier d'alimentation/fil de terre)
M4 (terre blindée)
M3,5 (bornier de commande)
(1) Norme technique européenne/internationale fixant les limites des
courants harmoniques produits par l'équipement raccordé aux systèmes
basse tension publiques avec une entrée de courant de >16 A et ≤75 A
par phase.
Unité extérieure pour pompe à chaleur air à eau
Equipement conforme
à pression rondes pour les
1 Borne de pression
ronde
2 Câble d'alimentation
2,39~2,92
1,18~1,44
0,79~0,97
RRRQ011~016AAV1+Y1
4PW55782-1B
