POZNÁMKA Národní implementace směrnice EU o určitých fluoro-
vaných skleníkových plynech může vyžadovat uvedení
informací na jednotce v příslušném oficiálním jazyku
země. Proto se s jednotkou dodává další vícejazyčný
štítek o fluorovaných skleníkových plynech.
Návod k umístění štítku je zobrazen na zadní straně
štítku.
8.2. Výpočet další náplně chladiva
Délka potrubí je délka plynového nebo kapalinového
potrubí jedním směrem; platí délka delšího z obou potrubí.
Je-li délka potrubí menší než 10 m, není třeba doplňovat další
chladivo.
Jestliže délka potrubí přesahuje 10 m, určete další množství
chladiva, které bude doplněno, podle tabulky dále.
Tabulka 1: Další doplňování chladiva <jednotka: kg>
Délka chladicího potrubí
3~10 m 10~20 m 20~30 m
(a)
0,54 1,08
(a) Žádná další náplň chladiva není třeba
Kompletní naplnění
Je-li třeba systém znovu naplnit (po netěsnosti apod.), stanovení
potřebného množství chladiva viz tabulka dole.
Před opětovným naplněním proveďte vždy vakuování
vnitřních potrubí i jednotky. K těmto účelům použijte vnitřní
servisní port jednotky. NEPOUŽÍVEJTE servisní porty
umístěné na uzavíracích ventilech (viz "6.3. Upozornění
k manipulaci s uzavíracím ventilem" na straně 10), protože
vakuování nelze z těchto portů provést správně.
Venkovní jednotky mají v potrubí 1 port. Nachází se
v potrubí mezi tepelným výměníkem a čtyřcestným
ventilem.
Tabulka 2: Celkové množství náplně <jednotka: kg>
Délka chladicího potrubí
3~10 m 10~20 m 20~30 m
4,5 5,0 5,6
Instalační manuál
13
8.3.
Bezpečnostní opatření při doplňování R410A
■
■

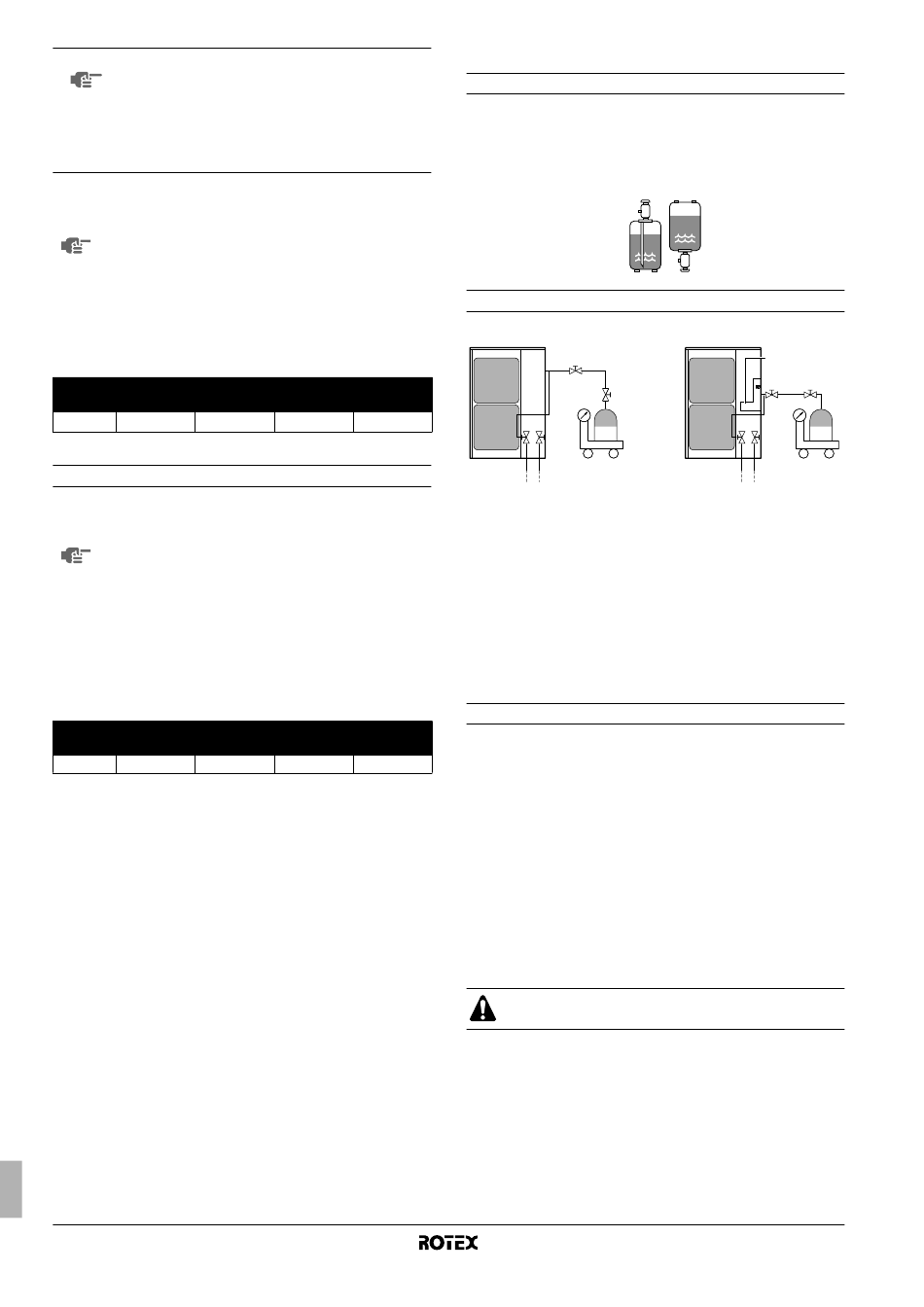

Jak připojit nádržku?
30~40 m 40~50 m
1,62 2,16
Je-li připojena nádrž s chladivem a provedena specifikovaná
operace, do systému se doplní odpovídající množství chladiva.
Chladivo musí být doplněno postupem popsaným dále.
Plnění, dokud je venkovní jednotka nečinná
Viz obrázek v kapitole "Jak připojit nádržku?" na straně 13.
30~40 m 40~50 m
6,1 6,7
1
2
Způsob přidávání chladiva
Chladivo doplňujte do kapalinového potrubí zásadně v kapal-
ném stavu. Protože chladivo R410A je směsí, jeho složení se
v plynné fázi liší a nebyl by zaručen správný provoz systému.
Před doplňováním zkontrolujte, zda je k láhvi připojen sifon, a
podle toho láhev umístěte.
Doplňování pomocí láhve
s připojeným sifonem
Chladivo doplňujte do
kapalinového potrubí s lahví
ve svislé poloze.
V1
4
5
1 2
6
3
1 Uzavírací ventil kapalinového potrubí
2 Uzavírací ventil plynového potrubí
3 Do vnitřní jednotky
4 Ventil A
5 Nádrž R410A
6 Měřící zařízení
7 Destička k přidržení potrubí
Stanovte hmotnost chladiva, které je třeba doplnit – řiďte se
odstavcem "Další náplň chladiva" v kapitole "Výpočet další
náplně chladiva" na straně 13, a doplňte potřebné množství
chladiva na štítek "Další náplň chladiva" připojený k jednotce.
Po skončení vakuování systému otevřete ventil A a doplňte
potřebné množství chladiva v kapalném stavu prostřednictvím
kapalinového uzavíracího ventilu; při doplňování chladiva
dodržujte následující pokyny:
- Zapněte napájení venkovní jednotky a vnitřní jednotky (při
zapnutí hlavního jističe).
- Zkontrolujte, že je plynový uzavírací ventil a kapalinový
uzavírací ventil uzavřený.
- Vypněte kompresor a doplňte potřebné množství chladiva.
Předcházení výpadku
nedoplňujte více chladiva, než je specifikované množství.
Venkovní jednotka pro tepelná čerpadla vzduch – voda
Doplňování pomocí láhve
bez připojeného sifonu
Kapalné chladivo doplňujte
do kapalinového potrubí s
láhví ve svislé poloze dnem
vzhůru.
Y1
7
4
5
1 2
6
3
kompresoru Do systému
RRRQ011~016AAV1+Y1
