M1F ....................... Motor (ventilator) (superior)
M2F ....................... Motor (ventilator) (inferior)
PS.......................... Comutare alimentare de la reţea
Q1DI ...................... Întreruptor pentru scurgere la pământ (300 mA)
R1,R2 .................... Rezistor
R1T........................ Termistor (aer)
R2T........................ Termistor (golire)
R2T................ # ..... Termistor (M1C golire)
R3T........................ Termistor (aspiraţie 1)
R4T................ * ..... Termistor (schimbător de căldură)
R4T................ # ..... Termistor (schimbător de căldură subrăcire)
R5T........................ Termistor (aspiraţie 2)
R6T................ * ..... Termistor (schimbător de căldură subrăcire)
R6T................ # ..... Termistor (schimbător de căldură)
R7T........................ Termistor (conducta de lichid 1)
R8T........................ Termistor (conducta de lichid 2)
R9T................ # ..... Termistor (modul de alimentare)
S1NPH................... Senzor de presiune (înaltă)
S1NPL ................... Senzor de presiune (joasă)
S1PH ..................... Presostat (înaltă)
V1R........................ Modul de alimentare
V2R................ * ..... Modul de diodă
V2R................ # ..... Modul de alimentare
V3R........................ Modul diodă
V1T ................ * ..... IGBT (tranzistor de poartă bipolar izolat)
X1M ....................... Regletă de conexiuni (reţeaua de alimentare)
X2M ....................... Regletă de conexiuni (control)
Y1E........................ Ventil de destindere electronic (principal)
Y3E........................ Ventil de destindere electronic (subrăcire)
Y1S........................ Ventil electromagnetic (ventil cu 4 căi)
Y2S........................ Ventil electromagnetic (gaz cald)
Y3S........................ Ventil electromagnetic (circuit de descărcare)
Z1C~Z8C ....... * ..... Filtru de zgomot (miez de ferită)
Z1C~Z7C ....... # ..... Filtru de zgomot (miez de ferită)
Z1F~Z4F........ * ..... Filtru de zgomot
Z1F~Z3F........ # ..... Filtru de zgomot
Legenda listelor de componente
*
Numai pentru modele V1
#
Numai pentru modele Y1
Note
1
Această schemă de conexiuni se aplică numai la unitatea
exterioară.
4
Consultaţi eticheta cu schema de conexiuni (în spatele
panoului frontal) pentru instrucţiuni privind modul de
utilizare a comutatoarelor BS1~BS5 şi DS1-1, DS1-2.
5
Nu exploataţi unitatea prin scurtcircuitarea dispozitivului
de protecţie S1PH.
7
Consultaţi
manualul
conexiunilor la transmisia interior-exterior F1-F2.
RRRQ011~016AAV1+Y1
Unitate exterioară pentru pompă termică aer la apă
4PW55782-1B
de
instalare
pentru
cablajul
9.3.
Vedere generală a sistemului cablajului de
legătură
(A se vedea figura 9)
1
Întreruptor pentru scurgeri la pământ
2
Siguranţă locală
3
Telecomandă
9.4.
Precauţii la cablarea reţelei electrice şi cablarea
între-unităţi
Lăsaţi cablul de alimentare (inclusiv conductorul de legare la
pământ şi dacă e aplicabil cablul încălzitorului plăcii de fund) să
treacă prin orificiul de ieşire pentru alimentarea de la reţea de pe
partea din faţă sau din spate a unităţii exterioare.
Lăsaţi cablurile de transmisie să treacă prin orificiul de ieşire a
cablului, orificiul de ieşire a conductei sau prin orificiul prestabilit
de pe partea din faţă sau din spate a unităţii exterioare. (A se
vedea figura 8).
A
Spre spate
B
Spre lateral
C
Spre faţă
1
Regleta de conexiuni a alimentării de la reţea (X1M)
2
Cablajul de comandă între unităţi
3
Cablu de alimentare cu conductor de legare la pământ. (Menţineţi
distanţa corespunzătoare între cablul de alimentare şi cablajul de
comandă).
4
Clemă (procurare la faţa locului)
5
Placa de montare a ventilului de închidere
6
Cablu de alimentare
7
Cablu de legare la masă (galben/verde)
8
Fixaţi cablajul de comandă cu clema
9
Regletă de conexiuni de comandă (X2M)
10
Cablul de interconectare pentru încălzitorul plăcii de fund
(numai RRRQ)

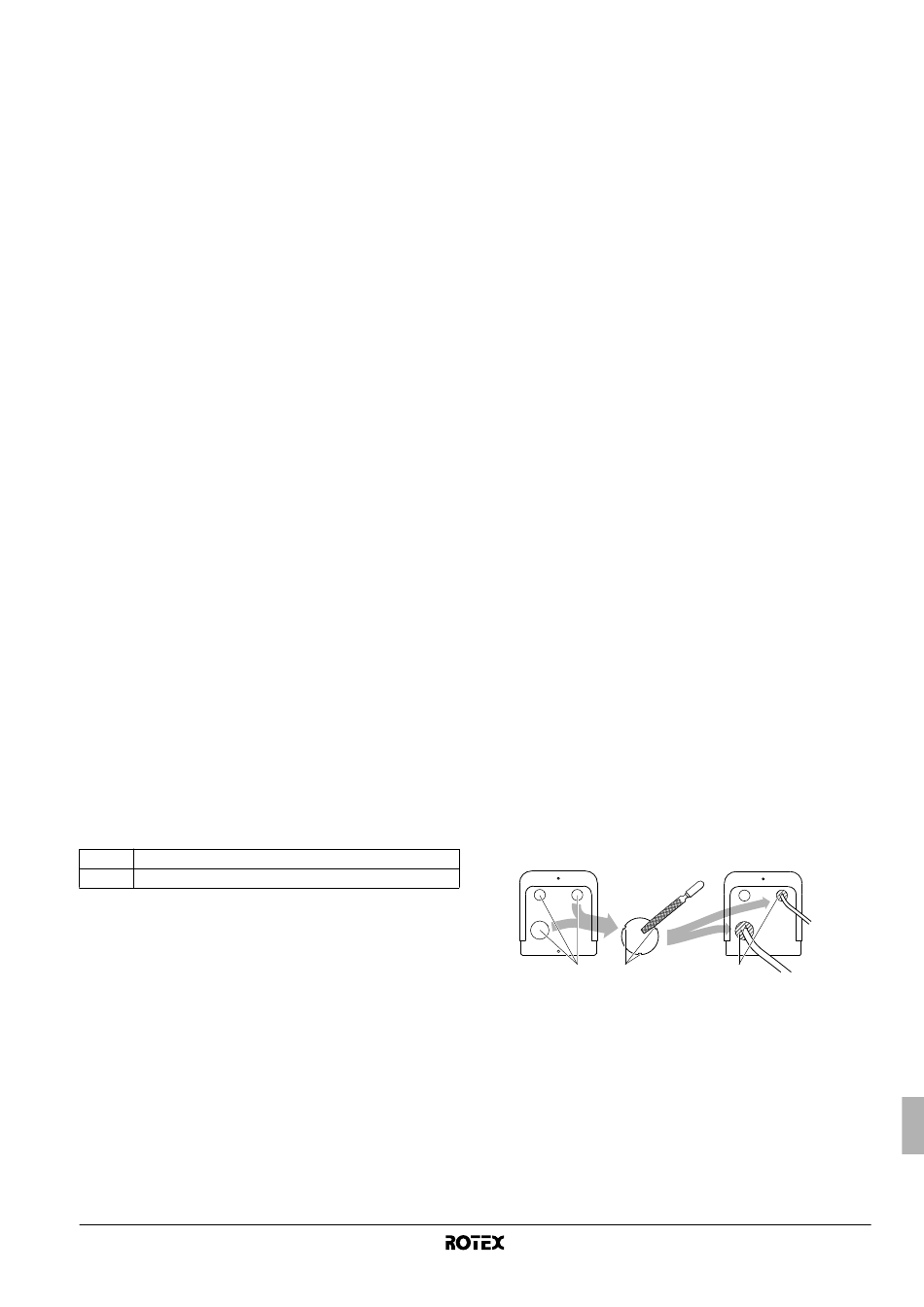

Precauţii la îndepărtarea capacelor orificiilor prestabilite
Pentru a perfora un orificiu prestabilit, loviţi-l cu un ciocan.
După îndepărtarea capacelor, recomandăm vopsirea muchiilor
şi zonelor din jurul muchiilor cu vopsea pentru reparaţii pentru a
preîntâmpina ruginirea.
Când treceţi cablurile electrice prin orificiile prestabilite,
îndepărtaţi orice bavură de pe orificiu şi înfăşuraţi cablurile cu
bandă protectoare pentru a preveni deteriorarea.
Dacă există posibilitatea ca prin orificiile prestabilite în sistem să
pătrundă animale mici, astupaţi orificiile cu materiale de umplere
(pregătite la faţa locului).
1
2
1
Orificiu prestabilit
2
Bavură
3
Materiale de ambalare
3
Manual de instalare
15
