2 Test de fuite de pression
2.1 Rompre la dépression en pressurisant à l'azote jusqu'à une
pression minimale de 0,2 MPa (2 bar).
Ne jamais régler la pression de jauge au-delà de la
pression de fonctionnement maximale de l'unité, c.-à-d.
4,0 MPa (40 bar).
2.2 Tester la présence de fuites en appliquant une solution de
détection de bulles sur tous les raccords de tuyauterie.
Veiller à utiliser une solution de détection de
bulles recommandée par le revendeur.
Ne pas utiliser d'eau savonneuse qui risque de
provoquer des fissures des écrous évasés (l'eau
savonneuse peut contenir du sel qui absorbe
l'humidité qui se mettra à geler lorsque le tuyau
refroidit) et/ou d'entraîner la corrosion des
raccords évasés (l'eau savonneuse peut contenir
de l'ammoniaque qui provoque un effet corrosif
entre l'écrou évasé en laiton et l'évasement en
cuivre).
2.3 Eliminer tout l'azote.
Séchage à vide
Pour éliminer toute l'humidité du système, procéder comme suit:
1. Vidanger le système pendant au moins 2 heures jusqu'à
l'obtention d'une dépression cible de –100,7 kPa.
2. Vérifier que la dépression cible est maintenue pendant au moins
1 heure lorsque la pompe à dépression est éteinte.
3. Si la dépression cible n'est pas atteinte dans les 2 heures ou
maintenue pendant 1 heure, le système peut contenir trop
d'humidité.
4. Dans ce cas, rompre la dépression en pressurisant à l'azote
jusqu'à une pression de 0,05 MPa (0,5 bar) et répéter les étapes
1 à 3 jusqu'à ce que l'humidité ait été éliminée.
5. Les vannes d'arrêt peuvent à présent être ouvertes, et/ou du
réfrigérant supplémentaire peut être chargé (voir "8.3. Méthode
d'ajout de réfrigérant" à la page 13).
Une fois la vanne d'arrêt ouverte, il est possible que la
pression dans le tuyau de réfrigérant n'augmente pas.
Cela peut être provoqué par ex. par l'état fermé de la
soupape de détente dans le circuit de l'unité extérieure,
mais ne pose pas de problème pour le bon fonctionnement
de l'unité.

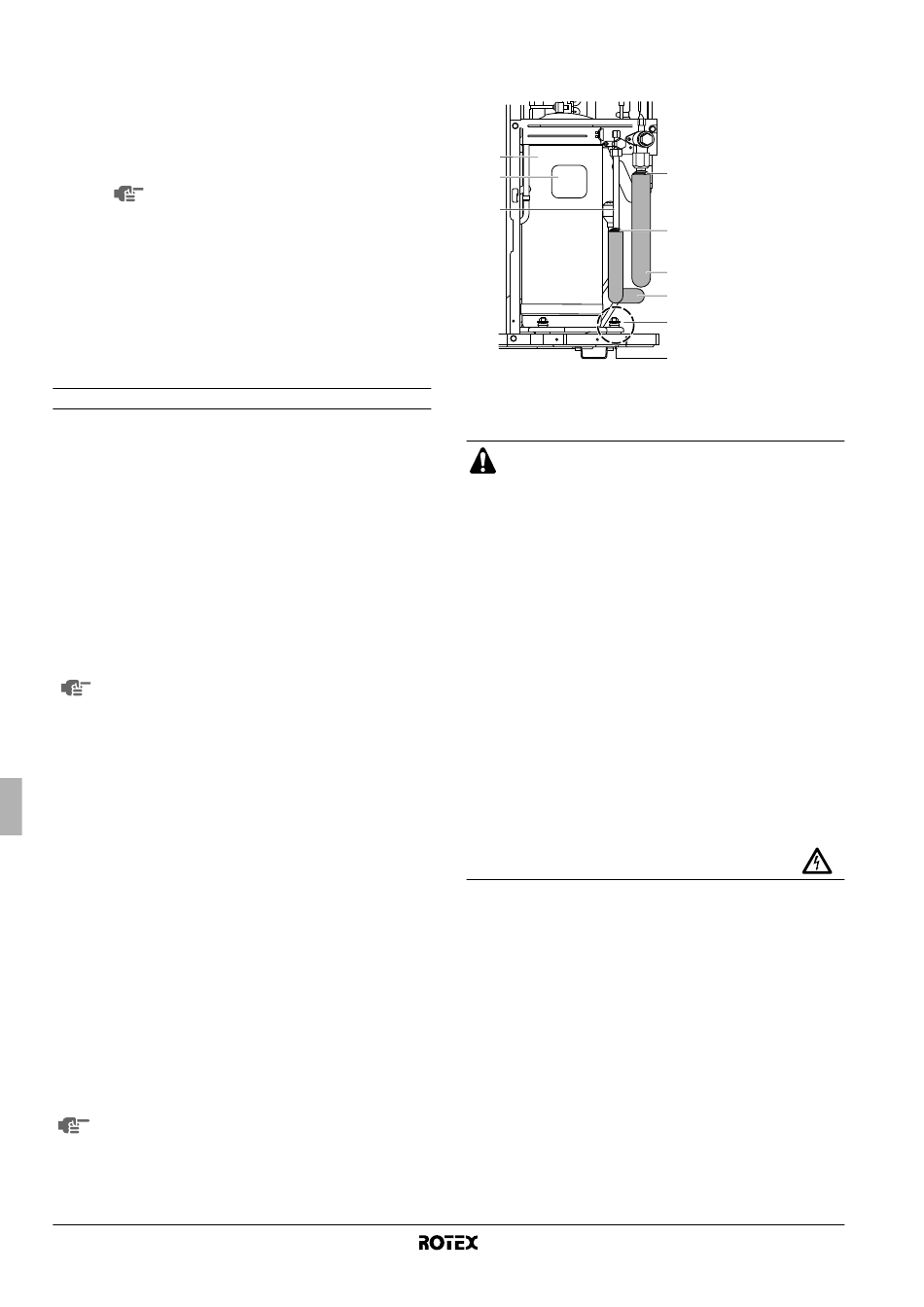

7.4. Précautions lors de la connexion de tuyauterie
locale et de l'isolation correspondante
■
Veiller à ne pas laisser les tuyaux intérieur et extérieur fournis
entrer en contact avec le couvercle de la borne du compresseur.
Si l'isolation de la tuyauterie côté liquide risque de le toucher,
ajuster la hauteur comme le montre l'illustration ci-dessous;
S'assurer également que la tuyauterie locale ne touche pas les
boulons et panneaux externes du compresseur.
■
Lorsque l'unité extérieure est installé au-dessus de l'unité
intérieure, les phénomènes suivants peuvent se produire:
L'eau de condensation de la vanne d'arrêt peut se déplacer
dans l'unité intérieure. Pour éviter cette situation, couvrir la
vanne d'arrêt avec le matériau d'étanchéité.
■
Si la température est supérieure à 30°C et si l'humidité est
supérieure à RH 80%, l'épaisseur des matériaux d'étanchéité
doit alors être d'au moins 20 mm afin d'éviter toute
condensation sur la surface de l'étanchéité.
■
Veiller à isoler la canalisation côté liquide et côté gaz.
Toute canalisation exposée est susceptible de provoquer
de la condensation ou des brûlures si on la touche.
Manuel d'installation
12
(La température la plus élevée du côté de la canalisation de gaz
se situe aux alentours de 120°C, s'assurer que le matériau
d'isolation est résistant à la chaleur.)
1
2
3
8. R
ECHARGE DE RÉFRIGÉRANT
■
Lorsque l'entretien de l'unité nécessite l'ouverture du
système de réfrigérant, le traitement et l'évacuation
du réfrigérant doivent se faire conformément à la
législation locale et nationale en vigueur.
■
Le réfrigérant ne peut pas être chargé tant que le
câblage sur place n'est pas terminé.
■
Le réfrigérant ne peut être introduit que lorsque le test
d'étanchéité et le séchage à vide ont été réalisés (voir
ci-dessus).
■
Lors du chargement d'un système, il faut veiller à ce
que sa charge maximale autorisée ne soit pas
dépassée, étant donné le danger de coup de liquide.
■
La recharge d'un système avec une substance
inadéquate peut entraîner des explosions et des acci-
dents, veiller donc à ce que le réfrigérant approprié
(R410A) soit introduit dans le système.
■
Les conteneurs de réfrigérant doivent être ouverts
lentement.
■
Toujours utiliser des gants de protection et se
protéger les yeux lors de la recharge de réfrigérant.
■
Lors d'un entretien de l'unité requérant l'ouverture du
système de réfrigérant, le réfrigérant doit être évacué
selon les réglementations locales.
■
Lorsque la tension est établie, prière de
fermer le panneau avant de l'unité.
Pour éviter une panne du compresseur. Ne pas charger le
réfrigérant plus de la quantité spécifiée.
■
Cette unité extérieure est chargée en usine de réfrigérant et,
selon la taille et la longueur des canalisations, certains
systèmes nécessitent une charge de réfrigérant supplémentaire.
Voir "Calcul de la charge de réfrigérant supplémentaire" à la
page 13.
■
Si une recharge est nécessaire, se reporter à la plaquette
signalétique de l'unité. La plaquette signalétique indique le type
de réfrigérant et la quantité nécessaire.
Unité extérieure pour pompe à chaleur air à eau
1 Compresseur
2 Couvercle borne
4
3 Canalisation
intérieure et
extérieure non
fournie
4
4 Liège, etc.
5 Matériau d'isolation
(à prévoir)
5
6 Boulons
5
A Procéder avec
prudence pour les
6
connexions des
tuyaux, boulons et
panneau extérieur
A
RRRQ011~016AAV1+Y1
4PW55782-1B
