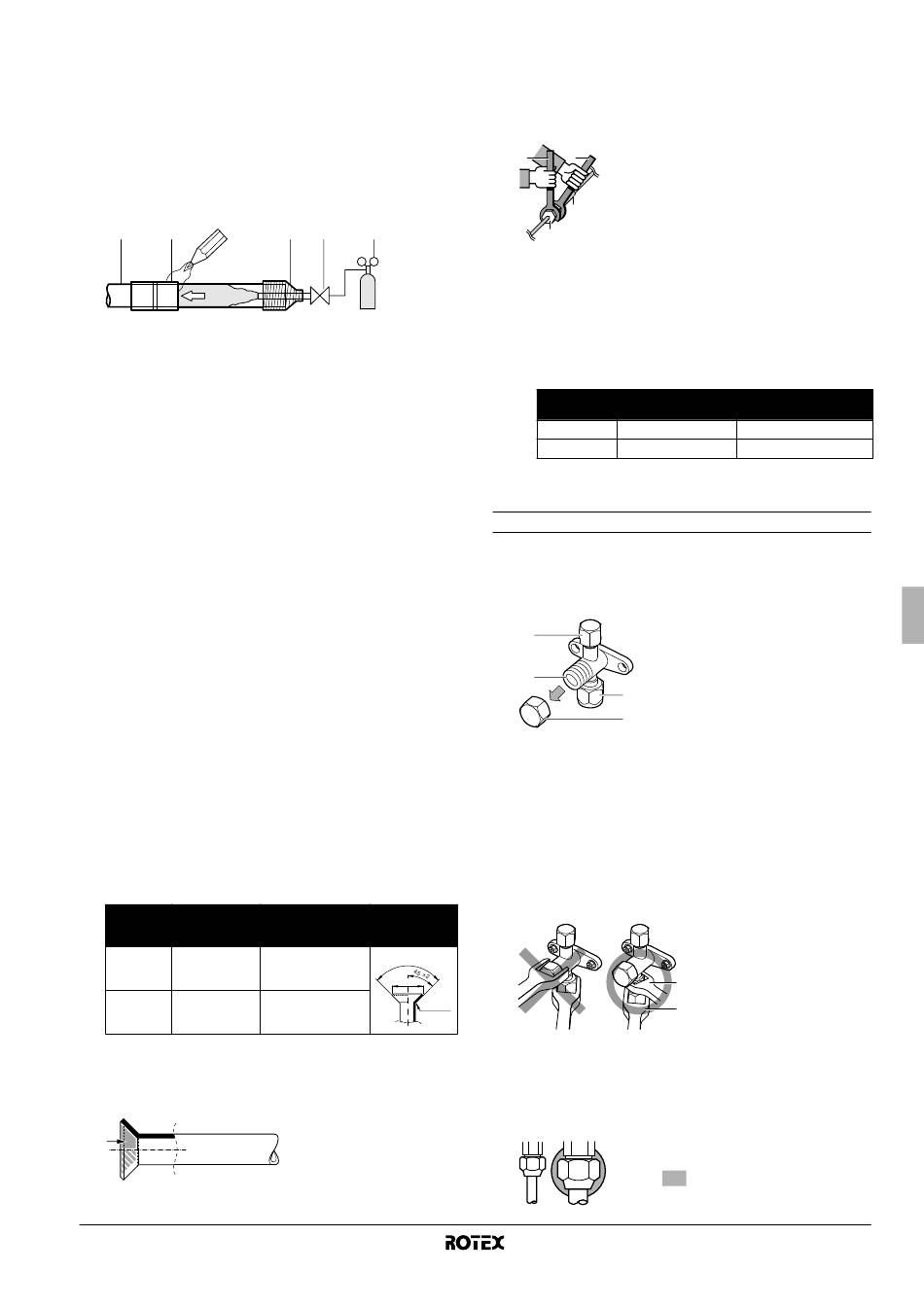

6.1. Leitlinien zur Durchführung von Lötarbeiten
■
Beim Löten Stickstoff in die Rohrleitung einleiten.
Wenn Sie beim Löten keinen Stickstoff in die Rohrleitungen
einleiten, entstehen innerhalb der Rohre große, filmartig
oxidierte Flächen. Dass hat negative Auswirkungen auf Ventile
und Verdichter im Kältemittelsystem und verhindert einen
normalen Betrieb.
■
Der Druck beim Einleiten von Stickstoff sollte 0,02 MPa
betragen (d.h. gerade genug, dass Sie es auf der Haut spüren
können). Benutzen Sie ein Druckregelventil.
1 2
6
1 Kältemittelrohre
2 Zu verlötendes Teil
3 Klebeband
4 Handventil
5 Druckregelventil
6 Stickstoff
■
Beim Löten von Rohrverbindungen keine Anti-Oxidationsmittel
verwenden!
Rückstände könnten die Rohre verstopfen und zu Defekten
führen.
■
Beim Hartlöten von Kupfer-zu-Kupfer-Rohrverbindungen für
Kältemittel auf keinen Fall Flussmittel verwenden! Benutzen Sie
Phosphor-Kupfer-Hartlot
überflüssig.
■
Flussmittel haben extrem schädliche Wirkungen auf Kältemittel-
Leitungssysteme. Wird beispielsweise ein Flussmittel auf
Chlorbasis verwendet, verursacht das Korrosion am Rohr. Und
wenn das Flussmittel gar Fluor enthält, verdirbt es das
Kältemittel-Öl.
6.2. Leitlinien zu Bördelanschlüssen
■
Bördelanschlüsse nicht ein zweites Mal benutzen. Erstellen Sie
bei Bedarf neue. Sonst besteht die Gefahr, dass Leckagen
eintreten.
■
Verwenden Sie einen Rohrschneider und ein Werkzeug zum
Aufdornen, das sich für das verwendete Kältemittel eignet.
■
Verwenden Sie nur die weichgeglühten Überwurfmuttern, die
der Einheit beiliegen. Bei Verwendung anderer Überwurfmuttern
könnte Kältemittel entweichen.
■
Die Tabelle zeigt die Abmessungen für das Aufdornen von
Rohrenden und die Drehmomente beim Festschrauben (bei zu
strammer Befestigung reißen die aufgedornten Rohrenden).
Rohrstärke Anzugsdreh-
(mm) moment (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Vor dem Aufsetzen der Überwurfmutter auf die Oberfläche innen
Etheröl oder Esteröl auftragen. Dann die Mutter erst mit der
Hand um 3 oder 4 Umdrehungen auf das Gewinde schrauben
und danach festziehen.
RRRQ011~016AAV1+Y1
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW55782-1B
3 4 5
6
(BCuP). Das macht Flussmittel
Form der
Abmessungen für Ausdornung
Ausdornen A (mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
■
Wenn Sie eine Überwurfmutter lösen, verwenden Sie immer
zwei Schlüssel in Kombination.
Beim Anschließen eines
Überwurfmutter immer einen Schraubenschlüssel und einen
Drehmomentschlüssel zusammen benutzen. Sonst besteht die
Gefahr, dass die Mutter bricht oder dass eine Leckage entsteht.
4 2 1
2
3
1
4
3
Nicht empfohlen, nur im Notfall
Sollte es notwendig sein, ein Rohr ohne Verwendung eines
Drehmomentschlüssels anzuschließen, gehen Sie wie folgt vor:
■ Ziehen Sie die Überwurfmutter mit einem normalen
Schraubenschlüssel so weit an, bis Sie plötzlich einen
Widerstand spüren.
■ Von hier an ziehen Sie die Überwurfmutter weiter an – drehen
Sie weiter um den Drehwinkel, der unten angegeben ist:
Rohrstärke
(mm) Drehwinkel (Grad)
Ø9,5 60~90
Ø15,9 30~60

6.3. Leitlinien zur Handhabung von Absperrventilen

Vorsicht bei der Handhabung des Absperrventils
■
Achten Sie darauf, dass beide Absperrventile während des
Betriebs geöffnet sind.
■
Die Abbildung unten zeigt die Bezeichnungen der Teile, die bei
der Handhabung des Absperrventil eine Rolle spielen.
1
1
2
2
3
3
4
4
■
Ab Werk wird das Ventil im geschlossenen Zustand ausgeliefert.
■
Beim Apsperrventil nicht übermäßig Kraft ausüben. Sonst
könnte der Ventilkörper brechen.
Wenn Sie ausschließlich
verwenden, um die Überwurfmutter zu lösen oder festzuziehen,
könnte die Trägerplatte des Absperrventils deformiert werden.
Nehmen Sie also erst einen normalen Schraubenschlüssel und
wechseln Sie erst für das endgültige Lösen oder Festziehen
zum Drehmomentschlüssel.
Den Schraubenschlüssel nicht auf die Abdeckung des Absperr-
ventils legen. Dadurch könnte eine Leckage verursacht werden.
■
Der Betriebsdruck auf der Kältemittel-Seite kann niedrig sein
(zum Beispiel wenn bei niedriger Außentemperatur geheizt
wird). Um Einfrieren zu verhindern, sollte die Überwurfmutter
beim Absperrventil der Gasleitung mit genügend Silizium-
Dichtmittel versiegelt werden.
Rohres zum Festziehen
Rohrverbindungsstück
Schraubenschlüssel
Überwurfmutter
Drehmomentschlüssel
Empfohlene Länge des
Schlüssels (mm)
±200
±300
Service-Stutzen und Abdeckung
des Service-Stutzens
Absperrventil
Bauseitiger Rohrleitungsanschluss
Abdeckung des Absperrventils
einen Drehmomentschlüssel
1 Schraubenschlüssel
2 Drehmomentschlüssel
1
2
Dichtungsstück aus Silikon
(Auf eine lückenlose Versiegelung
achten.)
