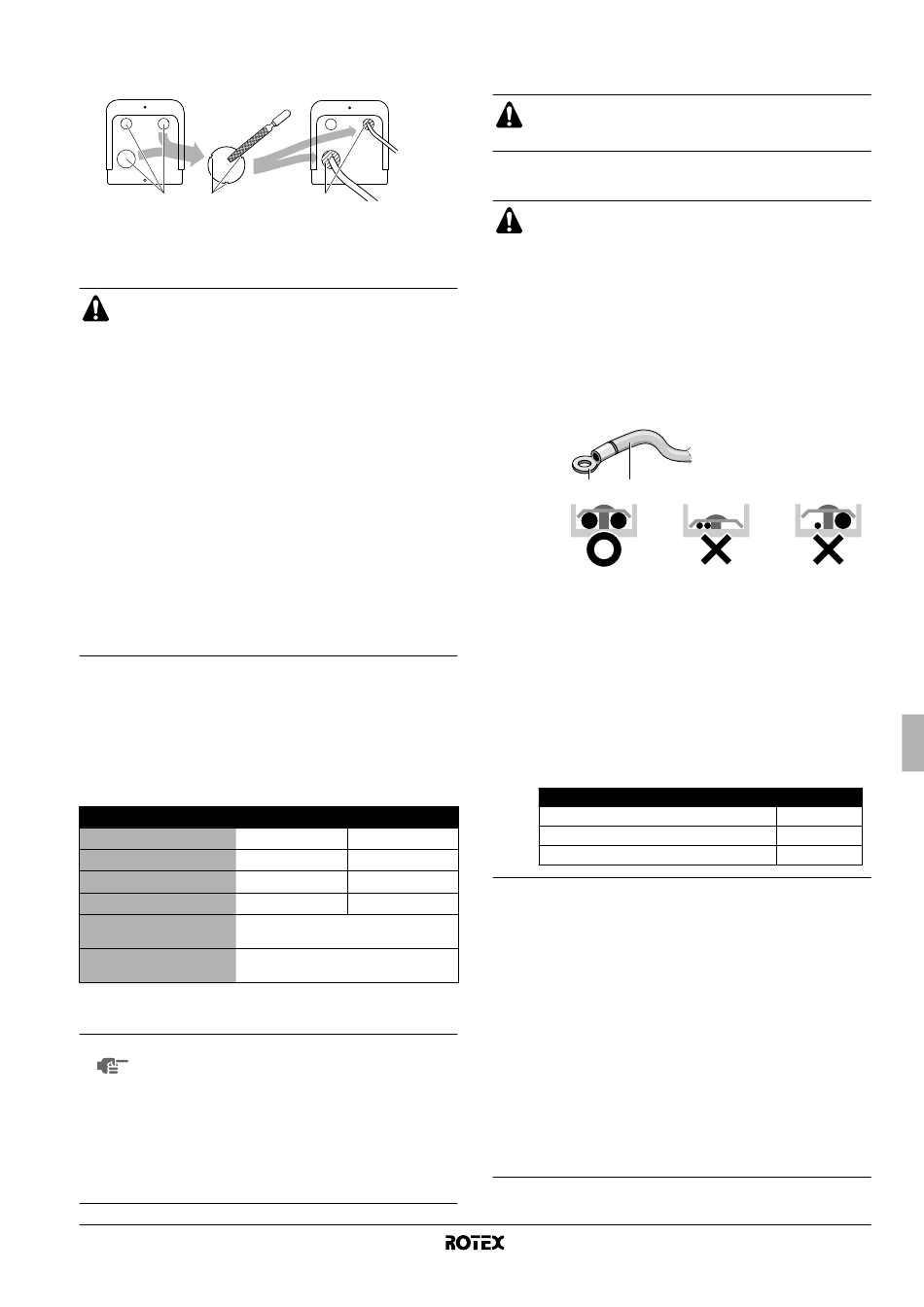

Se sussiste la possibilità che piccoli animali possono entrare nel
sistema attraverso questi fori, sigillare i fori con del materiale da
imballaggio (da preparasi in loco).
1
2
1
Foro di espulsione
2
Sbavatura
3
Materiale da imballaggio
Usare i condotti di alimentazione per i fili di
alimentazione.
All'esterno dell'unità, assicurarsi che il filo elettrico a
basso voltaggio (ad esempio quello del telecomando,
quello tra le unità, ecc.) e quello ad alto voltaggio non
passino l'uno vicino all'altro, mantenendoli distanti a
almeno 50 mm. La loro vicinanza potrebbe causare
un'interferenza elettrica, malfunzionamenti e rotture.
Assicurarsi di collegare i fili di alimentazione alla
morsettiera di alimentazione e assicurarsi che
effettuare
l'operazione
"9.4. Precauzioni sui collegamenti dell'alimentazione
e sui collegamenti tra le unità" a pagina 15.
I collegamenti tra le unità devono essere eseguiti
come descritto in "9.4. Precauzioni sui collegamenti
dell'alimentazione e sui collegamenti tra le unità" a
pagina 15.
Fissare i fili con i morsetti affinché non tocchino le
tubature.
Assicurarsi che i fili e il coperchio del quadro
elettrico non siano troppo al di sopra della struttura
e chiudere il coperchio saldamente.
9.5. Specifiche dei componenti standard dei
collegamenti elettrici
È necessario predisporre un circuito d'alimentazione (vedi tabella)
per il collegamento dell'unità. Tale circuito deve essere protetto con i
dispositivi di sicurezza necessari, ossia un sezionatore generale, un
fusibile ad intervento ritardato su ogni fase e un interruttore
differenziale.
Fasi e frequenza
Tensione
Fusibile locale consigliato
(a)
Corrente minima del circuito
Sezione della linea di
trasmissione
(b)
Tipo di filo
(a) I valori riportati sono quelli massimi (per ottenere i valori esatti, vedi i dati elettrici
in base alla combinazione con le unità esterne).
(b) Solo per tubi protetti. Se si utilizzano tubi non protetti, usare H07RN-F.
NOTA
I cavi di alimentazione devono essere dimensio-
nati in base alle specifiche della normativa
vigente sul luogo.
La misura del filo elettrico deve essere conforme
alle norme locali e nazionali in vigore.
Le specifiche per il cavo di alimentazione locale e
per i cavi di derivazione rispettano la normativa
IEC60245.
L'interruttore di circuito differenziale deve essere
di tipo ad alta velocità di 300 mA (<0,1 s).
RRRQ011~016AAV1+Y1
Unità esterna per pompe di calore aria-acqua
4PW55782-1B
3
come
descritto
su
RRRQ_V1
RRRQ_Y1
1N~ 50 Hz
3N~ 50 Hz
220-240 V
380-415 V
32 A
16 A
27,5 A
14 A
2
0,75~1,25 mm
H05VV
Durante il collegamento del cavo di alimentazione alla
morsettiera di alimentazione, fissare accuratamente il cavo
come mostrato in figura 8.
Dopo aver completato i collegamenti elettrici, accertarsi
che ogni parte e terminale elettrici all'interno del quadro
elettrico siano ben saldi.
Solo
per
i
modelli
V1 :
(1)
EN/IEC 61000-3-12
.
Precauzioni durante la sistemazione dei fili di
alimentazione
Usare morsetti a pressione ad anello per i collegamenti
alla morsettiera di alimentazione.
Seguire le istruzioni sotto riportate, in caso non fossero
disponibili.
Non collegare cavi di diversa sezione alla stessa
morsettiera di alimentazione (un allentamento nei fili
di alimentazione potrebbe causare un surriscalda-
mento anomalo).
Quando si collegano i fili elettrici della stessa sezione,
eseguire l'operazione come mostrato in figura.
1
2
Durante la posa dei fili elettrici, utilizzare fili per
l'alimentazione specifici e collegarli saldamente,
quindi assicurarsi di evitare che sulla morsettiera
venga esercitata una pressione esterna.
Usare un cacciavite adatto per tirare le viti della mor-
settiera. Un cacciavite con la testa piccola potrebbe
rovinare la testa della vite e rendere impossibile
l'avvitamento.
Tirare troppo le viti della morsettiera potrebbe
rovinarle.
Vedere la tabella sottostante per la coppia di
serraggio delle viti dei morsetti.
Coppia di serraggio (N•m)
M5 (Morsettiera di alimentazione/filo di terra)
M4 (filo di terra schermato)
M3,5 (blocco dei cavi di controllo)
(1) Standard tecnico europeo/internazionale che definisce i limiti di corrente
armonica prodotta da apparecchiature collegate a sistemi a basso
voltaggio pubblico con corrente di alimentazione >16 A e ≤75 A per fase.
Apparecchiatura
conforme
a
1
Morsetti a pressione
ad anello
2
Cavo di alimentazione
2,39~2,92
1,18~1,44
0,79~0,97
Manuale d'installazione
16
