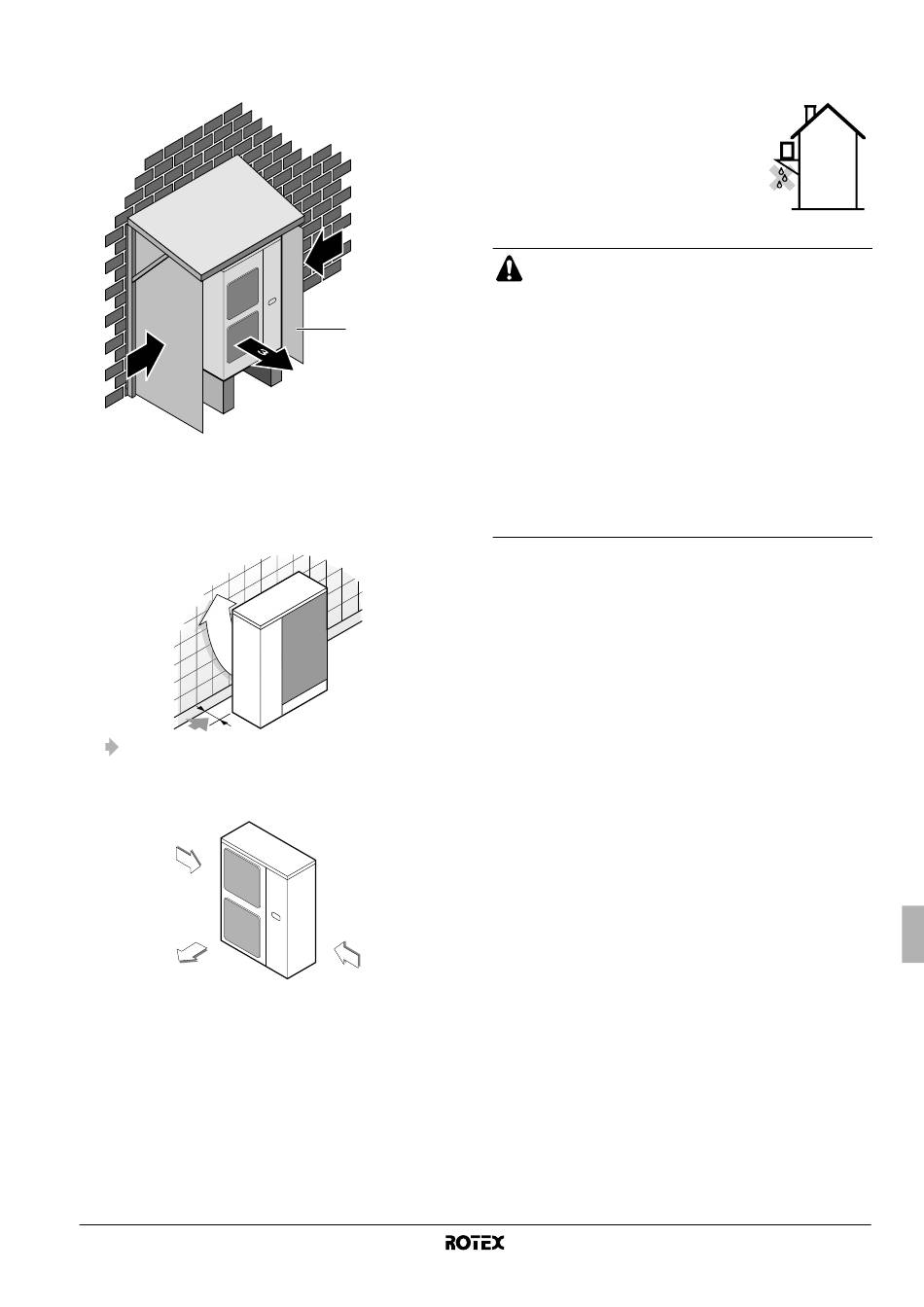

Instale una placa deflectora en el lateral de aspiración del aire
de la unidad exterior y sitúe el lado de la salida en ángulo recto
respecto a la dirección del viento:
2
1 Placa deflectora
2 Viento fuerte
3 Aire de descarga
■
Gire el lado de la salida de aire hacia la pared del edificio, verja
o pantalla.
Asegúrese de que haya suficiente espacio para
realizar la instalación.
■
Ajuste el lado de la salida en el ángulo correcto con respecto a
la dirección del viento.
Viento fuerte
Aire del viento
3 Prepare un canal de drenaje de agua alrededor de la base
como desagüe de agua residual de los alrededores de la unidad
(suministro independiente).
4 Si no resulta fácil realizar el drenaje de agua de la unidad,
monte la unidad sobre una base de bloques de hormigón, etc (la
altura de la base deberá tener un máximo de 150 mm).
5 Si instala la unidad sobre un bastidor, instale también una placa
a prueba de agua a 150 mm de la parte inferior de la unidad
para impedir que el agua invada la unidad desde abajo.
6 Cuando instale la unidad en un lugar expuesto a frecuentes
nevadas, procure elevar la cimentación lo más alto posible.
RRRQ011~016AAV1+Y1
Unidad exterior para bomba de calor de aire-agua
4PW55782-1B
7
8
2
1
Viento fuerte
La unidad exterior podría cortociruitarse dependiendo del
entorno, de modo que utilice las aletas (de suministro
independiente).
Si instala la unidad sobre un bastidor de
edificio, instale una placa impermeable
(suministro independiente) (a 150 mm del
panel inferior de la unidad) o utilice un kit
de drenaje (consulte la
combinación del apartado "Información
general" en la página 1) para evitar que
gotee el agua de drenaje. (Consulte la
figura).
El equipo descrito en este manual puede provocar ruido
electrónico generado por la energía de radiofrecuencia. El
equipo cumple con las especificaciones diseñadas para
proporcionar una protección adecuada contra este tipo de
interferencias. Sin embargo no hay garantías de que no se
produzcan interferencias en una instalación determinada.
Por ello se recomienda que al instalar el equipo y el
cableado eléctrico se mantengan las distancias necesarias
entre la instalación y el equipo de música, ordenadores
personales, etc. (Ver figura 2)
1 Ordenador personal o radio
2 Unidad interior
3 Unidad exterior
En circunstancias extremas
distancia de 3 m o más y utilizar conductos para los cables
de alimentación y transmisión.
tabla de
deberá mantener una
