6.3. Directives relatives à la manipulation de la vanne
d'arrêt
Mesures à prendre pour manipuler la vanne d'arrêt
■
Veiller à maintenir les vannes d'arrêt ouvertes pendant le
fonctionnement.
■

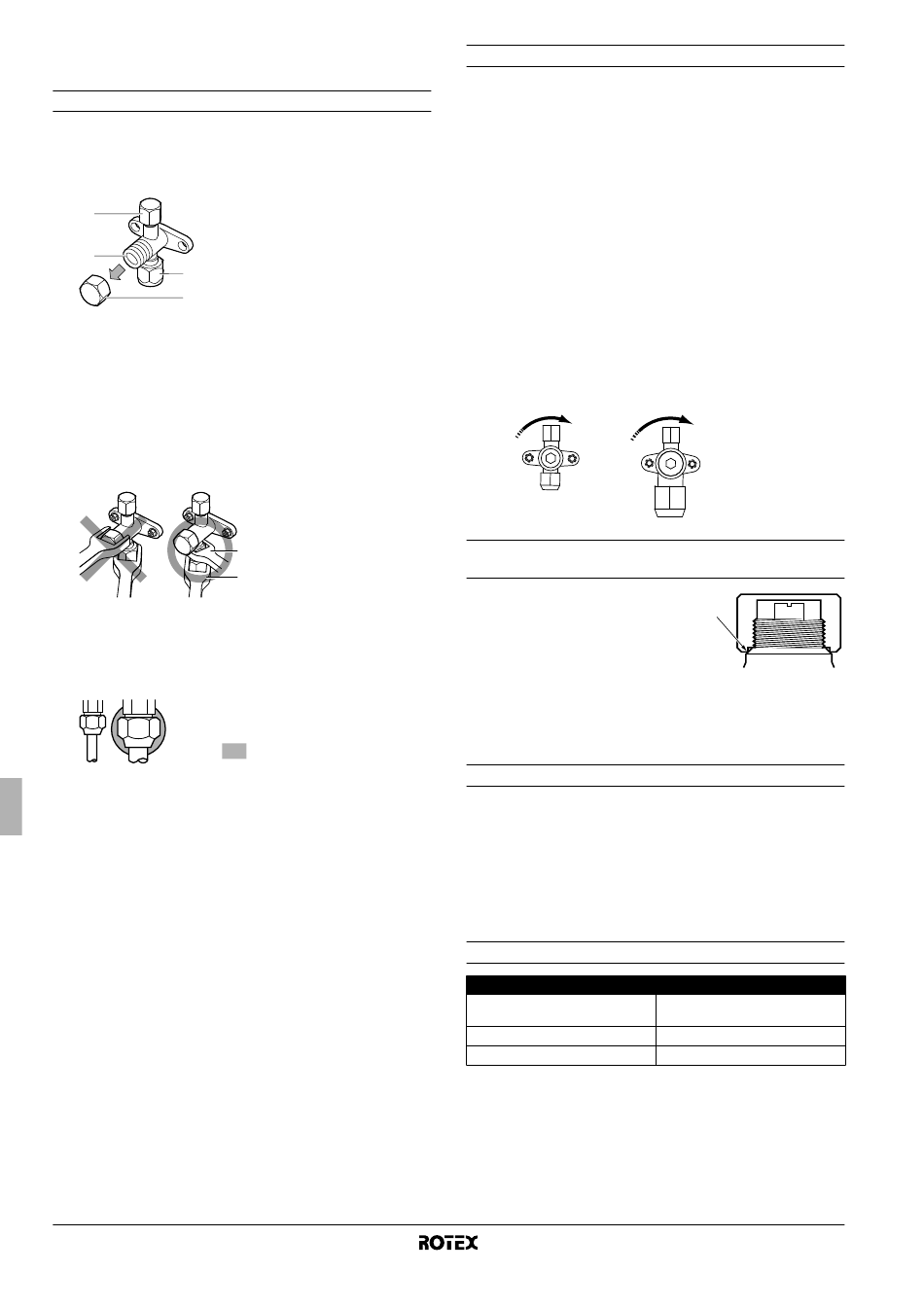

La figure ci-dessous illustre le nom de chaque pièce requise
pour manipuler la vanne d'arrêt.
1
1
2
2
3
3
4
4
■
La vanne d'arrêt est obturée en usine.
■
Ne pas exercer de force excessive sur la vanne d'arrêt. Cela
risque de casser le corps de la vanne.
Etant donné que la plaque de fixation de la vanne d'arrêt risque
de se déformer en cas d'utilisation d'une clé dynamométrique
uniquement pour desserrer ou serrer l'écrou évasé, toujours
veiller à bloquer la vanne d'arrêt avec une clé à vis, puis
desserrer ou serrer l'écrou évasé avec une clé dynamométrique.
Ne pas placer la clé sur le couvercle de vanne d'arrêt car cela
peut provoquer une fuite de réfrigérant.
■
La pression de fonctionnement côté réfrigérant peut être basse
(par exemple, le fonctionnement du chauffage lorsque la
température extérieure est basse), rendre suffisamment
étanche l'écrou évasé dans la vanne d'arrêt sur la ligne de gaz
avec du produit d'étanchéité au silicone pour empêcher le gel.
Manuel d'installation
10
Orifice de service et couvercle
d'orifice de service
Vanne d'arrêt
Connexion des câbles sur site
Couvercle de la vanne d'arrêt
1 Clé à vis
2 Clé dynamométrique
1
2
Matériau d'isolation au silicone
(Vérifier qu'il n'y a pas de trou)
Ouverture/fermeture de la vanne d'arrêt
Ouverture de la vanne d'arrêt
1. Enlever le couvercle de la vanne.
2. Insérer une clé hexagonale (côté liquide: 4 mm/côté gaz: 6 mm)
dans la vanne d'arrêt et tourner la vanne d'arrêt dans le sens
contraire des aiguilles d'une montre.
3. Lorsque la vanne d'arrêt ne peut pas tourner plus loin, cesser le
mouvement de rotation.
La vanne est maintenant ouverte.
Fermeture de la vanne d'arrêt
1. Enlever le couvercle de la vanne.
2. Insérer une clé hexagonale (côté liquide: 4 mm/côté gaz: 6 mm)
dans la vanne d'arrêt et tourner la vanne d'arrêt dans le sens
des aiguilles d'une montre.
3. Lorsque la vanne d'arrêt ne peut pas tourner plus loin, cesser le
mouvement de rotation.
La vanne est maintenant fermée.
Sens de fermeture
Côté liquide
Mesures à prendre pour manipuler le couvercle de la vanne
d'arrêt
■
Le couvercle de la vanne d'arrêt est
rendu étanche à l'endroit indiqué
par une flèche. Prendre soin de ne
pas l'endommager.
■
Après avoir manipulé la vanne
d'arrêt, veiller à serrer le couvercle
de la vanne d'arrêt fermement. Pour connaître le couple de
serrage, se reporter au tableau ci-dessous.
■
Une fois le couvercle de la vanne d'arrêt resserré, s'assurer qu'il
n'existe aucune fuite de réfrigérant.
Mesures à prendre pour manipuler l'orifice de service
■
Toujours utiliser un tuyau de charge équipé d'une broche
d'enfoncement de vanne étant donné que l'orifice de service est
une vanne de type Schrader.
■
Après avoir manipulé l'orifice de service, veiller à serrer le
couvercle d'orifice de service fermement. Pour connaître le
couple de serrage, se reporter au tableau ci-dessous.
■
Une fois le couvercle d'orifice de service resserré, s'assurer qu'il
n'existe aucune fuite de réfrigérant.
Couples de serrage
Élément
Couvercle de vanne d'arrêt, côté
liquide
Couvercle de vanne d'arrêt, côté gaz
Couvercle d'orifice de service
Unité extérieure pour pompe à chaleur air à eau
Côté gaz
Couple de serrage (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
