Sıvı tarafı ve gaz tarafı stop vanalarını tam olarak açtığınızdan
emin olun. Üniteyi stop vanaları kapalı olarak çalıştırırsanız,
kompresör bozulacaktır.
■
Test çalıştırması sırasında üniteyi ön paneli açık olarak terk
etmeyin.
■
Montajdan sonra test işletimini gerçekleştirin.
Test işletimi gerçekleştirilmedikçe, uzaktan kumandada "U3"
hata kodu gösterilir ve ünite çalıştırılamaz.
■
Testler sırasında cihazlara hiçbir zaman izin verilen maksimum
basınçtan daha yüksek basınç uygulamayın (ünitenin isim
plakasında belirtildiği gibi).
■
Bir kayıt defteri tutun.
İlgili ulusal ve uluslararası düzenlemelere uygun olarak,
ekipmanla birlikte en az şunları kapsayan bir kayıt defteri
tutulması gerekebilir:
- bakım hakkında bilgi,
- onarım işlemi,
- testlerin sonuçları,
- beklemede kalma dönemleri,
- ...
Avrupa'da, EN378 bu kayıt defteri için gerekli olan yönlendirme
bilgilerini sağlar.
11.2. Test çalıştırması
Tüm fonksiyonların ve parçaların düzgün çalıştığını garantilemek için
iç ünite montaj kılavuzuna göre test çalıştırması gerçekleştirin.
NOT Güç girişini açtıktan sonra, H2P sıfırlama led'i sönene
kadar ünite çalıştırılamaz (maksimum 12 dakika).
UYARI
Canlı parçalara kolaylıkla kazaen dokunulabilir.
Montaj veya servis sırasında servis paneli söküldüğünde
üniteyi hiçbir zaman gözetimsiz bırakmayın.
NOT Ünitenin ilk çalıştırma döneminde, gerekli güç girişinin
ünitenin plakasında
olabileceğine dikkat edin. Bu olgu, rahat çalışma ve
kararlı güç tüketimine ulaşmadan önce kompresörün
50 saat süren
duymasından kaynaklanır.
12. Bakım ve servis
12.1. Servis önlemleri
UYARI: ELEKTRİK ÇARPMASI
İnverter ekipmanına servis yaparken dikkat edilecekler
■
Yüksek voltaj riski dolayısıyla, güç beslemesi kapatıldıktan
sonra 10 dakika süreyle canlı parçalara dokunmayın.
■
İlave olarak, şekil 10 ile gösterilen noktaları bir test cihazı ile
ölçün ve ana devredeki
değerinden yüksek olmadığını doğrulayın.
■
Bakım işlemi gerçekleştirmeden önce, güç beslemesinin kapalı
olduğundan emin olun. Kompresörün ısıtıcısı durma modunda
bile çalışabilir.
■
Elektrik eleman kutusunun bazı kısımlarının aşırı derecede
sıcak olduğuna lütfen dikkat edin.
■
Baskı devre kartının zarar görmemesi için, önce elinizle metal
bir parçaya (örn. stop vanası) dokunarak statik elektriği giderin.
Ardından konektörü çekin.
RRRQ011~016AAV1+Y1
Hava su tipi ısı pompası için dış ünite
4PW55782-1B
belirtilenden daha yüksek
bir alıştırma dönemine ihtiyaç
kapasitör geriliminin 50 V DC
■
Artık gerilimi ölçtükten sonra dış fan konektörünü çıkarın.
■
İletken bir kısma dokunmadığınızdan emin olun.
■
Geri esen kuvvetli rüzgar yüzünden dış fan dönerek kapasitörün
yüklenmesine sebep olabilir. Bu bir elektrik çarpmasına neden
olabilir.
Bakımdan sonra dış fan konektörünün tekrar takıldığından emin olun.
Aksi halde, sistem bozulabilir.
Riske girmeyin!
Bakım yapmadan önce, statik elektriği gidermek ve baskı
devre kartını korumak için bir metal bir parçaya (stop
vanası gibi) elinizle dokunun.
12.2. Servis modu işletimi
Gerekirse, aşağıdaki talimatlara
gerçekleştirin. Daha fazla ayrıntı için servis kılavuzuna bakın.
Modun ayarlanması
Ayarlanan mod butonu ile aşağıdaki prosedüre göre
BS1 MODE
değiştirilebilir:
■
Mod 1'in ayarlanması için:
x
H1P led'i söner .
■
Mod 2'nin ayarlanması için:
w
basın, H1P led'i yanar .
c
H1P led'i yanıp sönüyorsa
basılmışsa ayar modu, ayar modu 1'e değişecektir.
NOT Ayar işleminin ortasında şaşırırsanız,
butonuna basın. O zaman ayar modu 1'e döner (H1P
led'i kapalı).

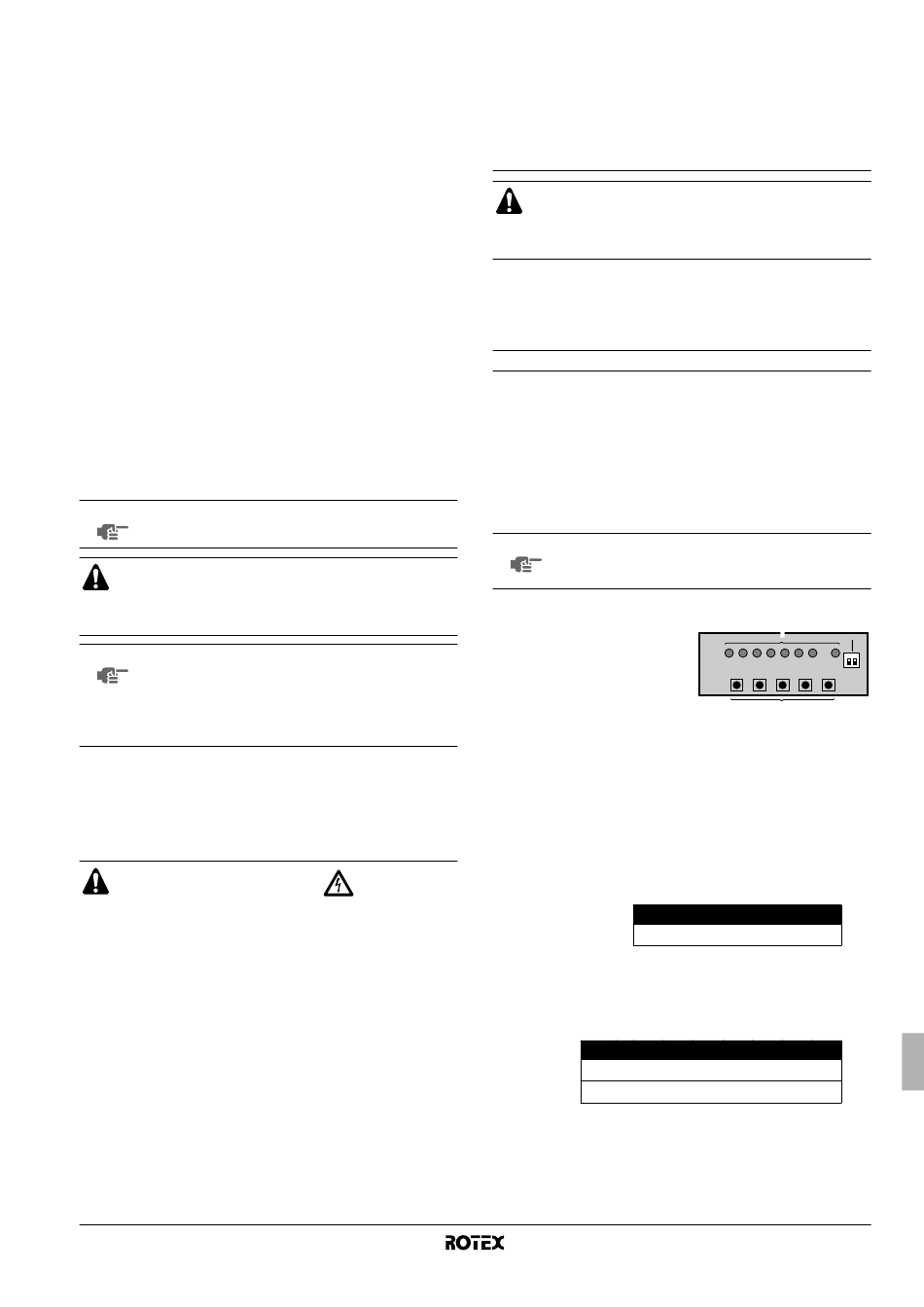

DIP anahtarları, LED'ler ve butonların konumu
1 Led H1P~H8P
2 Düğme şalterler BS1~BS5
3 DIP anahtarları
(kullanmayın veya değiştirmeyin)
Led statüsü
Kılavuzun her yerinde led'lerin statüsü aşağıdaki gibi gösterilmiştir:
x w
KAPALI AÇIK
Modun ayarlanması
1 İstenilen fonksiyonu to
ON
butonuna basın
BS2 SET
işlemi/vakumlama işlemi).
H3P, H5P ve H7P LED'leri yanar.
H1P H2P H3P H4P H5P H6P H7P
w x w x w x w
2 butonuna basıldığında LED'ler geçerli ayarı
BS3 RETURN
gösterir.
3 Bu fonksiyonu (AÇIK) ya da
ON
mak için butonuna aşağıda gösterildiği gibi basın.
BS2 SET
H1P H2P H3P H4P H5P H6P H7P
w x x x x c x
ON
w x x x x x c
(a)
OFF
(a) Bu ayar = fabrika ayarı
4 butonuna basın ve ayar tanımlanmıştır.
BS3 RETURN
5 butonuna basıldığında, ayara göre işletim başlar.
BS3 RETURN
göre servis modu işletimi
butonuna bir kez basın,
BS1 MODE
butonuna 5 saniye
BS1 MODE
ve butonuna bir kez
BS1 MODE
BS1 MODE
1 3 3
2
c
Yanıp sönüyor
(AÇIK) konumuna ayarlamak için
(soğutucu geri kazanma
(KAPALI) olarak ayarla-
OFF
Montaj kılavuzu
