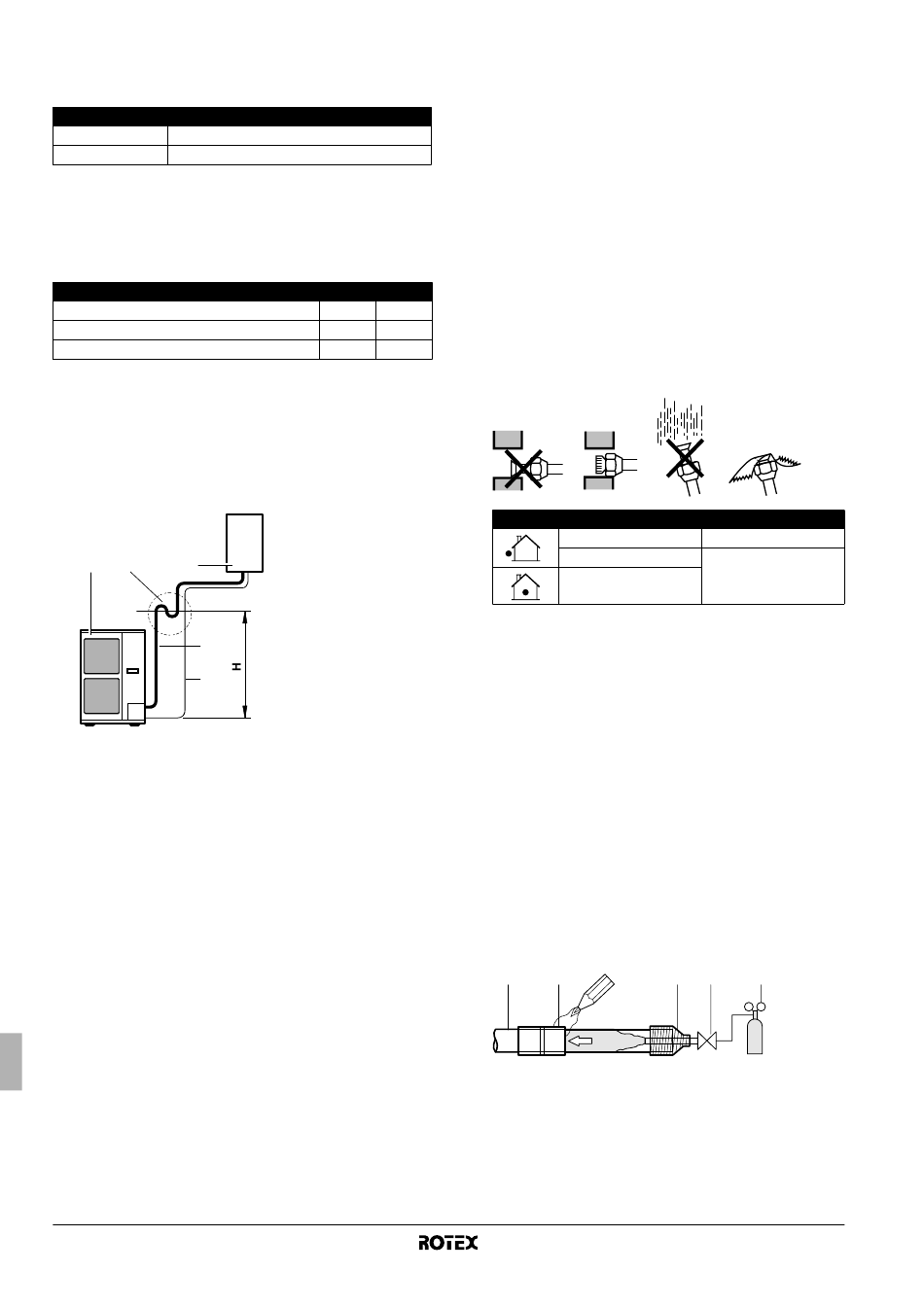

5.2. Soğutucu boru ebadı
Dış ünite ile iç ünite arasındaki borular dış bağlantılarla aynı ebatta
olmalıdır.
Gaz borusu
Sıvı borusu
5.3. İzin verilen boru uzunluğu ve yükseklik farkı
Uzunluklar ve yüksekliklerle ilgili olarak aşağıdaki tabloya bakın. Bkz.
şekil 1. Şekildeki en uzun hattın gerçekteki en uzun boruya ve
şekildeki en yüksek ünitenin gerçekteki en yüksek üniteye karşı
geldiğini varsayın.
İzin verilen boru uzunluğu (m)
Toplam maksimum tek-gidiş boru uzunluğu
İç ve dış üniteler arasındaki maksimum yükseklik
Şarj gerektirmeyen uzunluk
(a) Parantez içindeki rakam eşdeğer uzunluğu temsil eder.
5.4. Yağ tutucu gerekliliğine ilişkin ilkeler
Dikey gaz borularının içinde kalan yağın, durduğunda kompresöre
geri akma ve sıvı sıkıştırma olayına veya yağ dönüşünün
kötüleşmesi durumlarına sebebiyet verme endişesi olduğundan,
dikey gaz borularında uygun bir yere yağ tutucu takılması
gerekecektir.
A B
E
C
D
Dış ünite iç üniteden daha yüksek konumda monte edildiğinde yağ
tutucu gerekli değildir.
Montaj kılavuzu
8
Soğutucu boru ebadı (mm)
Ø15,9
Ø9,5
(a)
L 50 (95)
H 30
L ≤10
A Dış ünite
B İç ünite
C Gaz boruları
D Sıvı boruları
E Yağ tutucu
H Yükseklikteki her
10 m farklılıkta
yağ tutucu takın.
6. Soğutucu boruları için önlemler
■
Belirlenmiş soğutucudan başka hava, vs. gibi hiçbir şeyin
donma çevrimine girmesine izin vermeyin. Ünite üzerinde
çalışırken herhangi bir soğutucu gaz sızıntısı olursa, odayı
derhal iyice havalandırın.
■
Soğutucu ilave ederken yalnız R410A kullanın
Montaj aletleri:
Basınca dayanım ve yabancı maddelerin (örn. mineral yağlar
ve nem) sisteme karışmasını önlemek için mutlaka özel
olarak R410A montajları için kullanılan montaj aletlerini
(manometre manifoldu şarj hortumu, vs.) kullanın.
Vakum pompası:
Tek yönlü vanaya sahip 2 kademeli bir vakum pompası
kullanın
Pompa çalışmazken pompa yağının sistemin içine ters
olarak akmadığından emin olun.
–100,7 kPa (5 Torr, –755 mm Hg) vakum oluşturabilen bir
vakum pompası kullanın.
■
Borulara pislik, sıvı veya toz girmesini önlemek için boruların
ucunu ezin veya bantlayın.
Montaj dönemi
Bir aydan fazla
Bir aydan az
Döneme bağlı olmaksızın
Bakır boruları duvarlardan geçirirken çok dikkat edilmelidir.
■
Stop vanalarının işlemi için, bkz. "6.3. Stop vanası ile ilgili
ilkeler" sayfa 9.
■
Sadece üniteyle beraber gelen havşa somunlarını kullanın.
Farklı havşa somunlarının kullanılması, soğutucunun sızmasına
neden olabilir.
■
Saha boruları ile bağlantıların zorlanmaya maruz kalmamasını
temin edin.
■
Ulusal düzenlemelere göre uygun ateşe dayanıklı boru yalıtımı
kullanın.
6.1. Sert lehim için ilkeler
■
Sert lehim yaparken mutlaka azotla üfleme yapın.
Azotla üfleme yapılması, boruların içinde büyük miktarlarda
oksitlenmiş film oluşumunu engeller. Oksitlenmiş film soğutma
sistemindeki vana ve kompresörler üzerinde olumsuz etki yaratır
ve düzgün çalışmalarına mani olur.
■
Bir basınç düşürme vanası ile azot basıncı 0,02 MPa (yani, ciltte
hissedilebilecek kadar) olarak ayarlanmalıdır.
1 2
6
1 Soğutucu boruları
2 Sert lehim uygulanacak kısım
3 Bantlama
4 El valfı
5 Basınç düşürme vanası
6 Azot
Koruma yöntemi
Boruyu ezin
Boruyu ezin veya
bantlayın
3 4 5
6
