Hava çıkış tarafını binanın duvarına, tahta perdeye veya sipere
doğru çevirin.
Montajı yapmak için yeterince yer bulunduğundan
emin olun.
■
Çıkış tarafını rüzgar yönüne dik olarak yerleştirin.
Kuvvetli rüzgar
Üflenen hava
3 Ünitenin etrafından atık suyu boşaltmak için kaide etrafında bir
su drenaj kanalı hazırlayın (sahadan temin edilir).
4 Ünitenin su drenajı kolaylıkla yapılamıyorsa, lütfen üniteyi beton
blok, vs. (alt yapının yüksekliği maksimum 150 mm olmalıdır) alt
yapı üzerine kurun.
5 Ünite bir çerçeve üzerine kurulduğunda, alçak yönden su
basmasına mani olmak için ünitenin altından 150 mm mesafe
içerisinde lütfen su geçirmez bir plaka monte edin.
6 Üniteyi sıkça kara maruz kalan bir yere kurarken, kaidenin
mümkün olduğu kadar yükseltilmesine özellikle dikkat edin.
7 Bulunduğu ortama bağlı olarak dış ünite kısa devre yapabilir, bu
nedenle panjurları (sahadan temin edilir) kullanın.
8 Ünite bir yapı iskeleti üzerine kurul-
duğunda, drenaj suyunun damlamasını
önlemek için su geçirmeyen bir plaka
monte edin (sahadan temin edilir)(ünitenin
altında 150 mm içinde) veya bir drenaj kiti
(bkz. kombinasyon tablosu, "Genel bilgiler"
sayfa 1) kullanın. (Şekle bakın).
Bu kılavuzda tanımlanan
enerjisinden üretilen elektronik gürültüye neden olabilir.
Ekipman, bu tür girişime karşı yeterli koruma sağlamak
üzere tasarlanmış olan spesifikasyonlara uymaktadır.
Bununla birlikte, belirli bir montajda girişim oluşmayacağı
garanti edilemez.
Bu nedenle ekipmanın ve elektrik kablolarının müzik
setlerinden, kişisel bilgisayarlardan, vs. uygun mesafeyi
koruyacak şekilde uzakta monte edilmesi önerilir. (Bkz.
şekil 2)
1 Kişisel bilgisayar veya radyo
2 İç ünite
3 Dış ünite
Sıra dışı durumlarda 3 m veya daha fazla mesafe
bırakılmalı bunun yanısıra güç ve iletim hatları için kablo
boruları kullanılmalıdır.
Montaj kılavuzu
4
Kuvvetli rüzgar
ekipman, radyo frekans

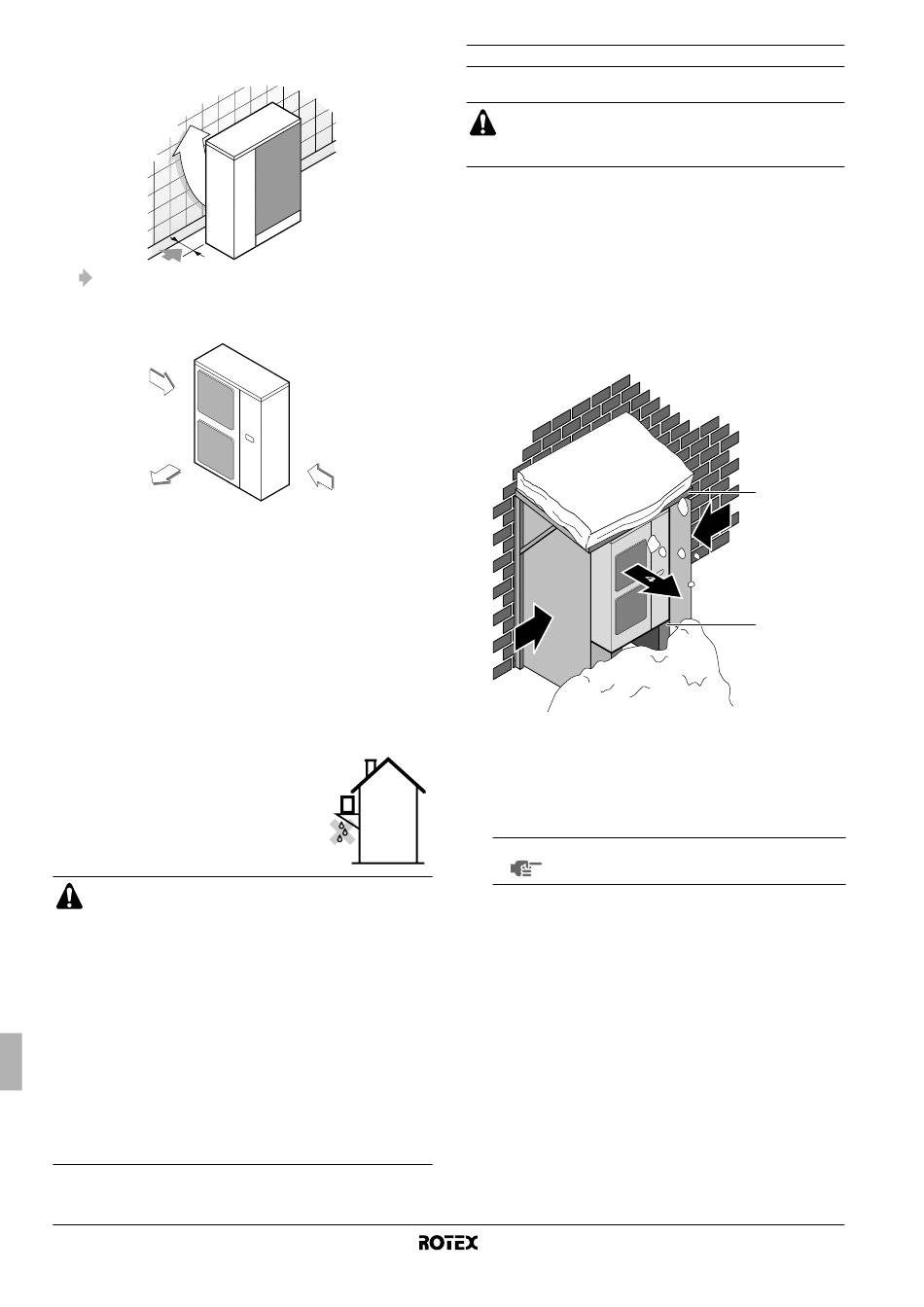

Soğuk iklimlerde yer seçimi
Bkz. "Genel bilgiler" sayfa 1.
İKAZ
Dış ünite düşük dış hava sıcaklığında çalıştırılırken
aşağıda verilen talimatlar mutlaka izlenmelidir.
■
Rüzgara maruz kalmanın önlenmesi için, dış üniteyi emme tarafı
duvara bakacak şekilde monte edin.
■
Dış üniteyi, emiş tarafı doğrudan rüzgara maruz kalabilecek bir
yere kesinlikle monte etmeyin.
■
Rüzgara maruz kalmayı önlemek için, dış ünitenin hava çıkış
tarafına bir deflektör plakası yerleştirin.
■
Çok kar yağışı alan bölgelerde, karın üniteyi etkilemeyeceği bir
montaj yer seçilmesi çok önemlidir. Kar yağışının yandan
gelmesi olası ise, ısı eşanjör serpantininin kar yağışından
etkilenmemesini sağlayın (gerekirse yan tarafta bir korugan
düzenleyin).
3
1 Geniş bir tentenin yerleştirilmesi.
2 Kaide yerleştirilmesi.
Ünitenin kara gömülmemesi için yerden yeterli bir yüksekliğe
monte edilmesi gerekir.
3 Hakim rüzgar
4 Deşarj havası
NOT Bir tentenin takılması mümkün değilse, opsiyonel
kar kapağı (RK016SNC) takılmalıdır.
1
3
2
RRRQ011~016AAV1+Y1
Hava su tipi ısı pompası için dış ünite
