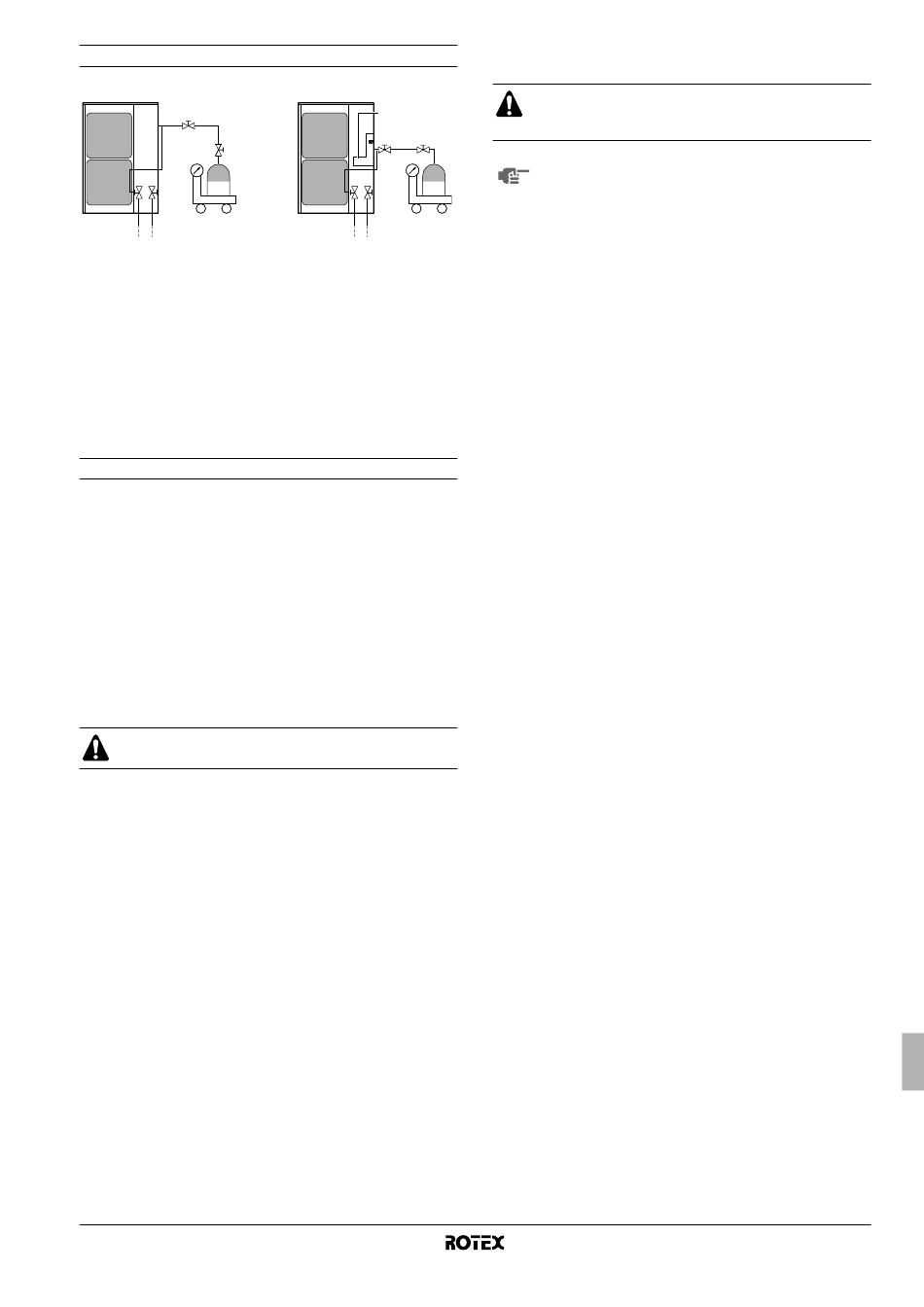

Tüp nasıl bağlanır?
V1
4
5
1 2
6
3
1 Sıvı hattı stop vanası
2 Gaz hattı stop vanası
3 İç üniteye
4 A vanası
5 R410A tüpü
6 Ölçme aygıtı
7 Boru tespit plakası
Soğutucu tüpü bağlandığında ve belirtilen işlem gerçekleştirildiğinde,
uygun miktardaki soğutucu sisteme yüklenecektir. Soğutucu, aşağıda
açıklanan prosedüre göre yüklenmelidir.
Dış ünite çalışmaz durumdayken yükleme
"Tüp nasıl bağlanır?" sayfa 13 bahsindeki şekle bakın.
1 "İlave soğutucu şarjının hesaplanması" sayfa 12'deki "İlave
soğutucu yükü" bahsine bakarak ilave olarak yüklenecek
soğutucu miktarını belirleyin ve üniteye iliştirilmiş olan "İlave
soğutucu yükü etiketindeki" miktarı doldurun.
2 Vakumla kurutma tamamlandıktan sonra, A vanasını açın ve
aşağıdaki talimatları dikkate alarak ilave soğutucuyu sıvı stop
vanası üzerindeki servis ağzından sıvı halde yükleyin:
- Dış ünitenin ve iç ünitenin güç beslemesini açın (ana devre
kesici açık).
- Gaz ve sıvı stop vanalarının kapalı olduğunu kontrol edin.
- Kompresörü durdurun ve belirlenmiş soğutucu ağırlığını
yükleyin.
Kompresörün bozulmasını önlemek için. Soğutucuyu
belirlenmiş miktardan fazla yüklemeyin.
RRRQ011~016AAV1+Y1
Hava su tipi ısı pompası için dış ünite
4PW55782-1B
9.
Y1
7
4
5
1 2
6
3
9.1.
■
■
■
■
■
■
■
■
■
■
■
■
■
Elektrik kablo tesisatı
Sahadaki tüm kablo ve komponent tesisat işlemleri ehliyetli
bir elektrikçi tarafından yapılmalı ve ilgili Avrupa ve ulusal
yönetmeliklere uygun olmalıdır.
Elektrik tesisatından sorumlu kişilere:
Üniteyi, soğutucu boru tesisatı tamamlanana kadar
çalıştırmayın. (Boru tesisatı
çalıştırılması kompresörü bozacaktır.)
Elektrik kablo tesisatında dikkat edilecekler
Terminal cihazlarında çalışma yapılmadan önce, tüm besleme
devreleri kapatılmalıdır.
Yalnız bakır kablolar kullanın.
Tüm kablo tesisatı tamamlanana kadar ana şalteri açmayın.
Hiçbir zaman kabloları tomar halinde ünite içine sıkıştırmayın.
Elektrik kablolarını, şekil 8'de gösterildiği gibi özellikle yüksek
basınç tarafında borularla temas etmeyecek şekilde kenetleme
malzemesi ile sabitleyin.
Terminal konektörlerine dış baskı uygulanmadığından emin
olun.
Toprak kaçak kesicisini monte ederken, toprak kaçak kesicisinin
gereksiz açılmasına engel olmak için inverter ile uyumlu (yüksek
frekans elektrik gürültüsüne dirençli) olduğundan emin olun.
Bu ünitede bir inverter bulunduğundan, faz ilerletme kapasitörü
takılması güç faktörü iyileştirme etkisini bozmakla kalmaz aynı
zamanda yüksek frekanslı dalgalardan dolayı kapasitörün
anormal ısınması kazasına da yol açabilir. Bu nedenle, hiçbir
zaman faz ilerletme kapasitörü takmayın.
Elektrik kablo tesisatını gerçekleştirirken
şemasını" takip edin.
Kabloları her zaman topraklayın.
düzenlemelerine göre.)
Toprak telini gaz borularına, pis su borularına, paratoner
çubuklarına ya da telefon toprak tellerine bağlamayın.
■ Yanma gazı boruları: gaz sızıntısı olursa patlayabilir veya
alev alabilir.
■ Pis su boruları: sert plastik boru kullanılıyorsa topraklama
etkisi sağlanmaz.
■ Telefon topraklama telleri ve paratonerler: topraklamadaki
anormal elektrik potansiyeli yükselmesinden dolayı yıldırım
çarptığında tehlikeli.
Bu ünite bir inverter kullanmaktadır ve bu nedenle gürültü üretir,
diğer cihazlarla girişimin önlenmesi için gürültünün azaltılması
gerekecektir. Ürünün dış muhafazası kaçak elektrik akımından
dolayı elektrik yükü alabilir, bunun topraklama ile deşarj edilmesi
gerekecektir.
Yalnız Y1 modelleri için: Güç besleme kablolarını normal fazda
bağladığınızdan emin olun. Ters fazda bağlanırsa, iç ünitenin
uzaktan kumandası " U1 " gösterir ve ekipman çalışamaz. Fazı
düzeltmek için, üç adet güç besleme kablosundan (L1, L2, L3)
herhangi ikisini değiştirin. (Daha fazla ayrıntı için iç ünitenin
montaj kılavuzuna bakın.)
Döşenen kablo tesisatında ilgili yerel ve ulusal düzenlemelere
uygun olarak tüm kutuplarda kontak ayırmasına sahip bir ana
şalter veya ayırma için başka bir yöntem kapsanacaktır.
hazır olmadan önce
"elektrik kablo
(İlgili ülkenin ulusal
Montaj kılavuzu
