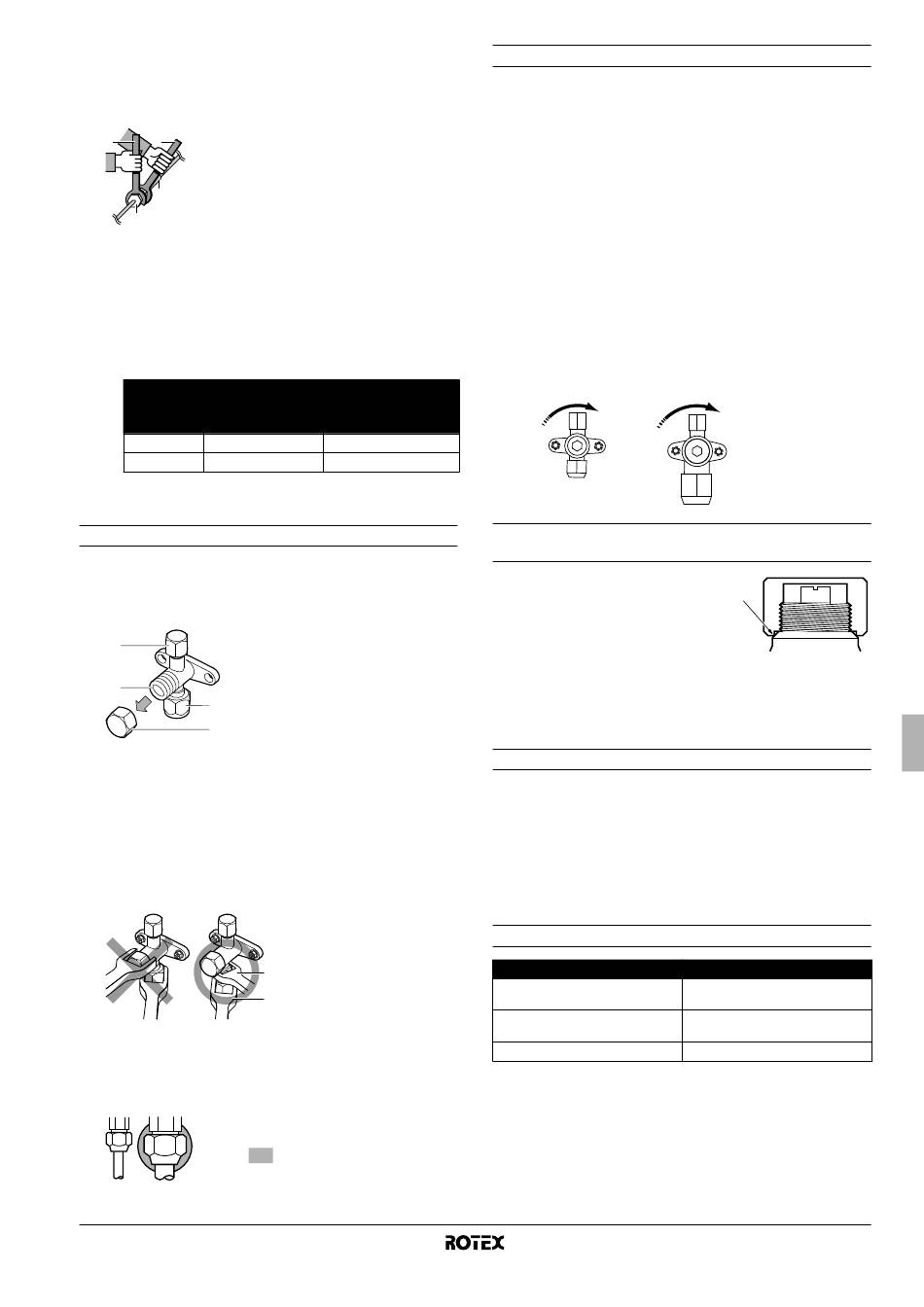

Quando si svita un dado svasato, utilizzare sempre due chiavi
contemporaneamente.
Quando si collegano le tubazioni, usare sempre una chiave
inglese e una torsiometrica contemporaneamente per stringere
il dado svasato, onde evitare perdite e rotture del dado svasato.
4 2 1
2
3
1
4
3
Non consigliato ma solo in caso di emergenza.
Nel caso fosse necessario collegare la tubazione con una
chiave torsiometrica, attenersi
installazione:
■ Serrare il dado svasato con una chiave inglese fino al punto
in cui la coppia di serraggio aumenta improvvisamente.
■ Da quella posizione, stringere ulteriormente il dado svasato
con un angolo simile a quello elencato di seguito:
Dimensioni
delle
tubazioni Ulteriore angolo di
(mm) serraggio (gradi)
Ø9,5 60~90
Ø15,9 30~60

6.3. Indicazioni per la gestione della valvola di arresto

Precauzioni per la gestione della valvola di arresto
■
Accertarsi che durante il funzionamento dell'apparecchio
entrambe le valvole di arresto siano aperte.
■
Nella figura sotto sono indicati i nomi dei componenti richiesti
per la valvola di arresto.
1
1
2
2
3
3
4
4
■
La valvola di arresto viene chiusa in fabbrica.
■
Non usare troppa forza sulla la valvola d'arresto, altrimenti il
corpo della valvola potrebbe rompersi.
La piastra di montaggio della valvola di arresto può deformarsi
se viene utilizzata solo una chiave torsiometrica per allentare o
serrare il dado svasato; fissare sempre la valvola di arresto con
una chiave inglese, quindi allentare o serrare il dado svasato
con una chiave torsiometrica.
Non utilizzare la chiave inglese sul coperchio della valvola di
arresto, onde evitare perdite di refrigerante.
■
La pressione di funzionamento sul lato del refrigerante può
essere bassa (ad esempio durante un'operazione di riscalda-
mento quando la temperatura esterna è bassa): in questo caso,
sigillare il dado svasato nella valvola di arresto sulla linea del
gas utilizzando silicone sigillante, onde evitare il congelamento.
RRRQ011~016AAV1+Y1
Unità esterna per pompe di calore aria-acqua
4PW55782-1B
Unione della tubazione
Chiave fissa
Dado svasato
Chiave torsiometrica
al seguente metodo
Lunghezza del braccio
della chiave
raccomandata (mm)
±200
±300
Apertura di servizio e coperchio
dell'apertura di servizio
Valvola di arresto
Collegamento tubazione esistente
Coperchio valvola di arresto
1 Chiave fissa
2 Chiave torsiometrica
1
2
Tampone di silicone sigillante
(Assicurarsi che non vi siano
spazi vuoti)
Apertura/chiusura della valvola d'arresto
Apertura della valvola di arresto
1. Togliere il coperchio della valvola.
2. Inserire una chiave esagonale (lato del liquido: 4 mm/lato del
gas: 6 mm) nella valvola di arresto, quindi ruotare la valvola in
senso antiorario.
3. Interrompere la rotazione quando la valvola di arresto giunge a
un punto di arresto.
Ora la valvola è aperta.
Chiusura della valvola di arresto
1. Togliere il coperchio della valvola.
2. Inserire una chiave esagonale (lato del liquido: 4 mm/lato del
di
gas: 6 mm) nella valvola di arresto, quindi ruotare la valvola in
senso orario.
3. Interrompere la rotazione quando la valvola di arresto giunge a
un punto di arresto.
Ora la valvola è chiusa.
Direzione di chiusura
Lato liquido
Precauzioni per la gestione del coperchio della valvola di
arresto
■
Il coperchio della valvola di arresto
è sigillato nel punto indicato dalla
freccia. Fare attenzione a non
danneggiarlo.
■
Dopo l'uso della valvola di arresto,
assicurarsi di stringere accurata-
mente il coperchio della valvola. Per la torsione, consultare la
tabella sottostante.
■
Dopo avere serrato il coperchio della valvola di arresto,
verificare che non vi siano perdite di refrigerante.
Precauzioni per la gestione dell'apertura di servizio
■
Utilizzare sempre un tubo flessibile di caricamento dotato di
piedino depressore della valvola, in quanto l'apertura di servizio
è una valvola di tipo Schrader.
■
Dopo l'uso dell'apertura di servizio, assicurarsi di stringere
accuratamente il coperchio dell'apertura di servizio. Per la
torsione, consultare la tabella sottostante.
■
Dopo avere serrato il coperchio dell'apertura di servizio,
verificare che non vi siano perdite di refrigerante.
Coppie di serraggio
Componente
Coperchio della valvola di arresto,
lato del liquido
Coperchio della valvola di arresto,
lato del gas
Coperchio dell'apertura di servizio
Lato gas
Coppia di serraggio (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
Manuale d'installazione
