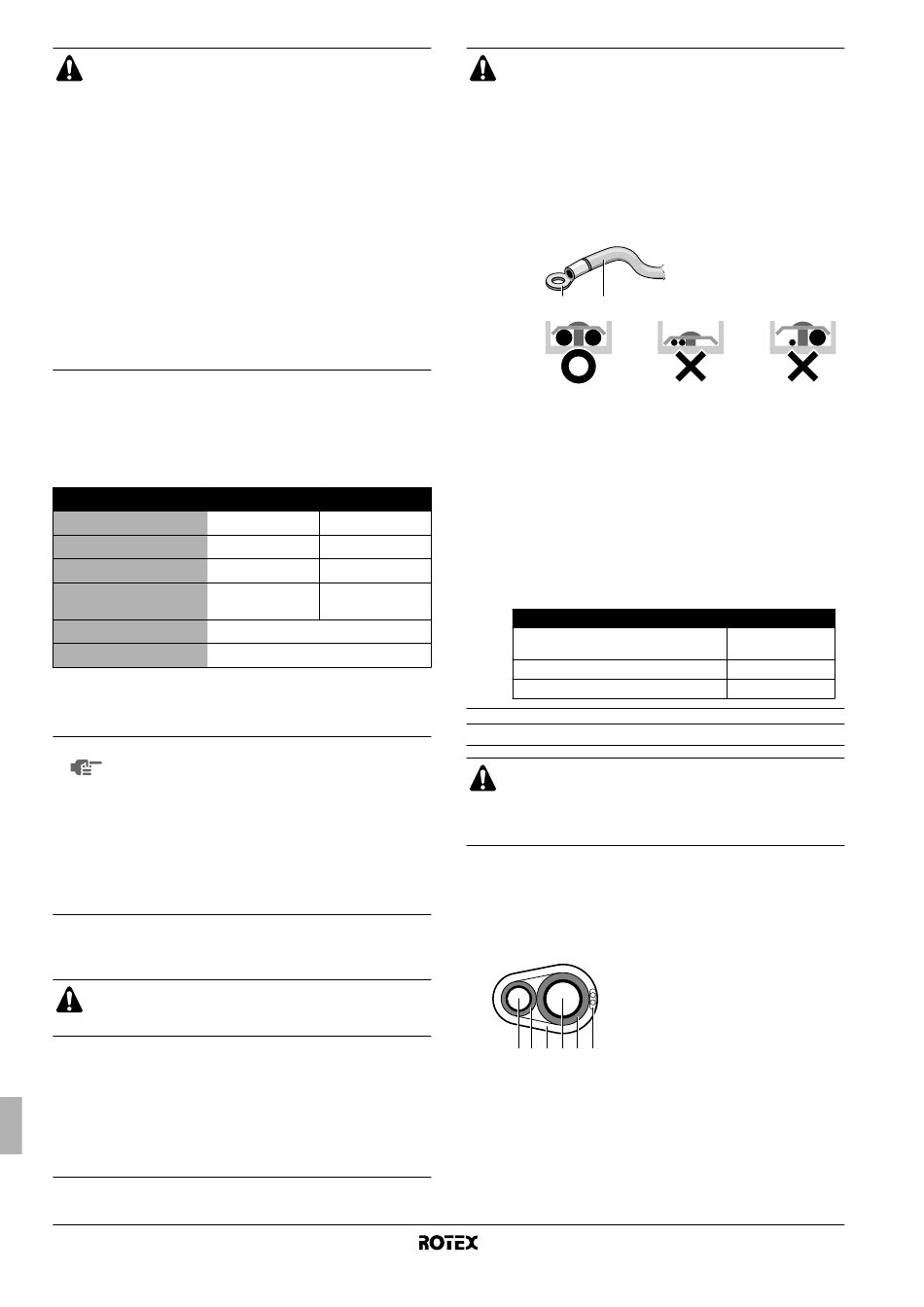

Utilizaţi tuburi de cabluri de putere pentru cablajul de
alimentare.
Aveţi grijă ca în afara unităţii cablurile de curenţi slabi
(de exemplu cel al telecomenzi, între unităţi, etc.) şi
cele de putere să nu se apropie la mai puţin de 50
mm distanţă. Apropierea poate cauza interferenţe
electrice, deranjamente şi defecţiuni.
Aveţi grijă să conectaţi cablajul de alimentare la
regleta de conexiuni a alimentării şi să-l fixaţi aşa cum
este descris la "9.4. Precauţii la cablarea reţelei
electrice şi cablarea între-unităţi" la pagina 15.
Cablajul dintre unităţi trebuie fixat aşa cum este
descris în "9.4. Precauţii la cablarea reţelei electrice şi
cablarea între-unităţi" la pagina 15.
Fixaţi cablurile cu clemele astfel încât să nu atingă
tubulatura.
Aveţi grijă să menţineţi cablurile şi capacul cutiei
electrice în interiorul structurii, şi închideţi ferm
capacul.
9.5.
Specificaţiile componentelor standard de cablaj
Pentru conectarea unităţii trebuie prevăzut un circuit de alimentare
(vezi tabelul de mai jos). Acest circuit trebuie protejat cu dispozitivele
de siguranţă prescrise, de exemplu un disjunctor, o siguranţă cu
ardere lentă pe fiecare fază şi un întreruptor de scurgere la pământ.
Faze şi frecvenţă
Tensiune
Siguranţă locală recomandată
Intensitatea minimă a
(a)
circuitului
Secţiunea liniei de transmisie
(b)
Tip de conductor
(a) Valorile specificate sunt valori maxime (vezi datele electrice ale combinaţiei cu
unităţile interioare pentru valorile exacte).
(b) Numai la conductele protejate, utilizaţi H07RN-F când nu se utilizează
conducte protejate.
NOTĂ
Alegeţi cablul de alimentare în conformitate cu
reglementările locale şi naţionale relevante.
Dimensiunea
conformeze codului local şi naţional aplicabil
Specificaţiile pentru cordonul de alimentare al
cablajului local şi al cablajului de ramificare sunt
în conformitate cu IEC60245.
Întreruptorul de pierderi prin scurgeri la pământ
trebuie să fie unul de tip viteză înaltă de 300 mA
(<0,1 s).
La conectarea cablului de alimentare la regleta de conexiuni
pentru alimentarea de la reţea, prindeţi bine cablul aşa cum este
prezentat în figura 8.
După finalizarea lucrărilor electrice, confirmaţi că fiecare
piesă şi bornă electrică din interiorul cutiei de piese
electrice este bine conectată.
Numai
pentru
modele
(1)
EN/IEC 61000-3-12
.
(1) Standard tehnic european/internaţional ce stabileşte limitele pentru
curenţii armonici produşi de echipamentele conectate la sistemele publice
de tensiune joasă cu curent de intrare >16 A şi ≤75 A pe fază.
Manual de instalare
16
RRRQ_V1
RRRQ_Y1
1N~ 50 Hz
3N~ 50 Hz
220-240 V
380-415 V
32 A
16 A
27,5 A
14 A
2
0,75~1,25 mm
H05VV
conductorului
trebuie
V1 :
Echipament
conform
Precauţii la pozarea cablajului alimentării de la reţea
Utilizaţi papuci rotunzi de presiune pentru legăturile la
regleta de conexiuni a alimentării de la reţea.
Când nu sunt disponibile, urmaţi instrucţiunile mai jos.
Nu conectaţi cabluri de grosimi diferite la regleta de
conexiuni a alimentării de la reţea. (Conexiunile
slăbite la cablajul de alimentare pot cauza încălziri
anormale.)
Când interconectaţi cabluri de aceeaşi grosime,
procedaţi aşa cum este prezentat în figura de mai jos.
1
Pentru cablare, utilizaţi cablul de alimentare indicat şi
conectaţi strâns, apoi fixaţi pentru a preveni
exercitarea unei presiuni exterioare asupra plăcii de
borne.
Utilizaţi
strângerea şuruburilor bornelor. O şurubelniţă cu cap
mic se va deforma, făcând imposibilă strângerea
corespunzătoare.
Strângerea exagerată a şuruburilor bornelor le poate
rupe.
Consultaţi tabelul de mai jos pentru cuplul de
strângere a şuruburilor bornelor.
M5 (Regleta de conexiuni a alimentării de
la reţea/conductor de legare la pământ)
M4 (masă ecranată)
M3,5 (Bloc de conexiuni de comandă)
Conexiunea liniei de teren: Cablajul de comandă
Aveţi grijă să respectaţi limitele de mai jos. În cazul în care
se
cablurile de la unitate la unitate depăşesc aceste limite, pot
surveni defecţiuni în transmisie.
Lungimea maximă a cablajului: 300 m
Lungimea totală a cablajului: 600 m
Cablurile de la unitatea interioară trebuie conectate la bornele
F1/F2 (intrare-ieşire) de pe placa cu circuite imprimate din
unitatea exterioară.
După instalarea cablurilor de interconectare în unitate,
înfăşuraţi-le de-a lungul conductelor de agent frigorific de acolo
utilizând bandă de finisaj, după cum este prezentat în figură.
cu
1
4
5
2
4
Pentru cablajul de mai sus utilizaţi întotdeauna cabluri de vinil de
2
0,75 - 1,25 mm
cu manta sau cabluri (2 miezuri).
1
Papuc rotund de
presiune
2
Cablu de alimentare
2
o
şurubelniţă
corespunzătoare
Cuplu de strângere (N•m)
2,39~2,92
1,18~1,44
0,79~0,97
1
Conductă de lichid
2
Conductă de gaz
3
Cablaj de interconectare
4
Izolator
5
Bandă de finisaj
3
RRRQ011~016AAV1+Y1
Unitate exterioară pentru pompă termică aer la apă
pentru
4PW55782-1B
