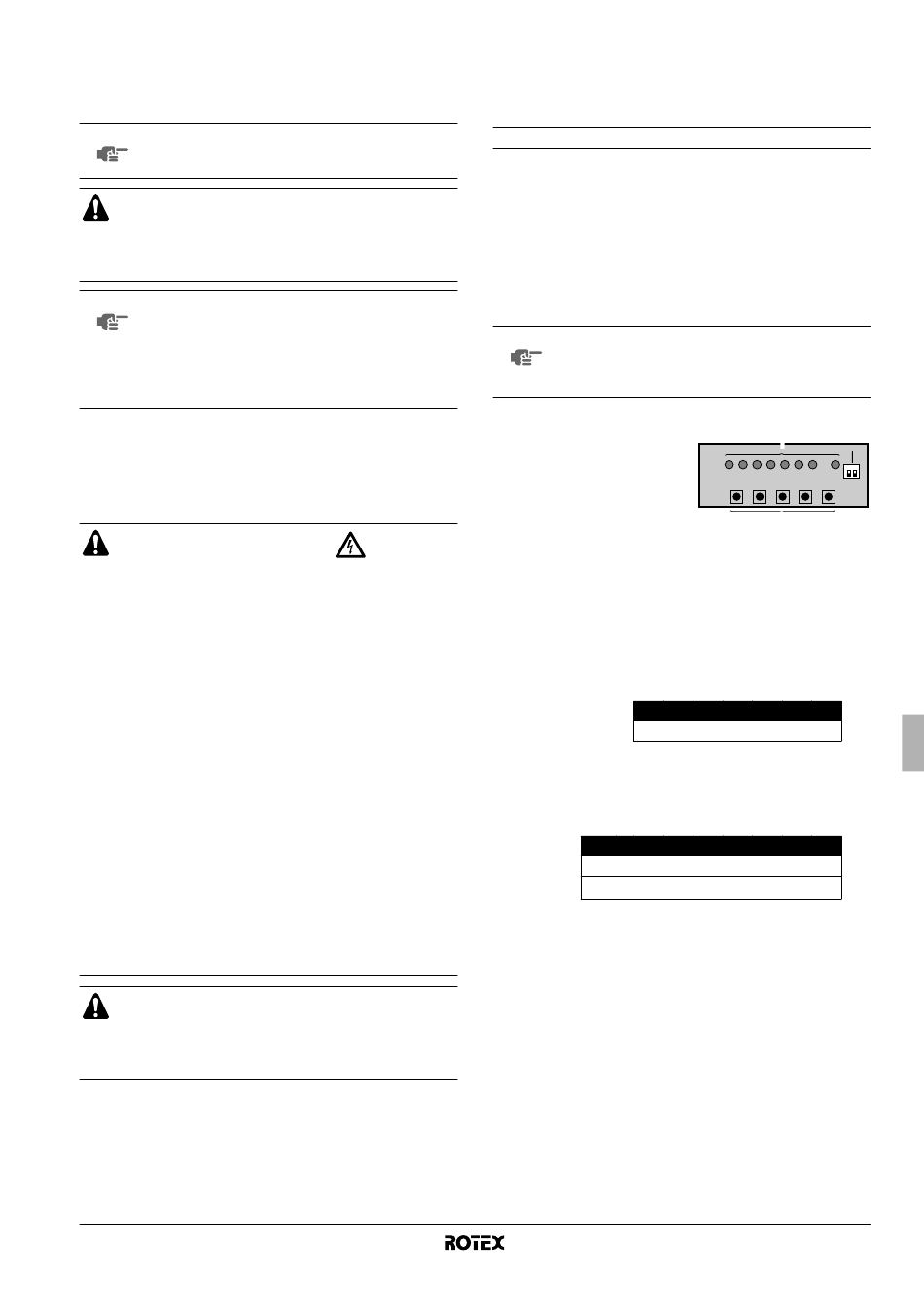

11.2. Prova di funzionamento

Eseguire la prova di funzionamento in base al manuale di
installazione dell'unità interna al fine di assicurare che tutte le
funzioni e i componenti funzionino regolarmente.
NOTA Dopo aver attivato l'alimentazione, l'unità non può
essere avviata finché il led H2P di inizializzazione non
si spegne (massimo 12 minuti).
AVVERTENZA
Le parti sotto tensione potrebbero facilmente essere
toccate per errore.
Durante l'installazione o la manutenzione, non lasciare mai
l'unità incustodita con il coperchio di servizio aperto.
NOTA Durante il primo ciclo di funzionamento dell'unità, la
potenza di alimentazione richiesta potrebbe essere
maggiore di quanto riportato sulla targhetta dell'unità.
Questo fenomeno è causato dal compressore che
richiede un periodo di 50 ore di rodaggio prima di
raggiungere un funzionamento regolare e un consumo
elettrico stabile.
12. M
ANUTENZIONE E ASSISTENZA

12.1. Precauzioni per la manutenzione

ATTENZIONE: FOLGORAZIONE
Precauzioni per la manutenzione dell'invertitore
■
Non toccare parti sotto tensione prima di almeno 10 minuti dopo
lo spegnimento dell'alimentazione perché esposte al rischio di
alto voltaggio.
■
Misurare inoltre i punti indicati nella figura 10 con un tester e
verificare che il voltaggio del condensatore nel circuito principale
non sia superiore a 50 V CC.
■
Prima di eseguire i lavori di manutenzione disattivare
l'alimentazione elettrica. Il riscaldatore del compressore può
funzionare anche in modalità di arresto.
■
Alcune sezioni del quadro dei componenti elettrici sono
estremamente calde.
■
Per evitare danni alla scheda, eliminare l'elettricità statica
toccando con la mano una parte in metallo (ad esempio, la
valvola di arresto). Estrarre il connettore.
■
Dopo aver misurato il voltaggio residuo, estrarre il connettore
della ventola dell'unità esterna.
■
Non toccare le sezioni conduttive.
■
La forte corrente di ritorno fa girare la ventola esterna facendo
caricare il condensatore. Questo potrebbe provocare la
folgorazione.
Dopo la manutenzione, collegare nuovamente il connettore della
ventola esterna altrimenti l'unità potrebbe rompersi.
Sicurezza innanzitutto!
Prima di eseguire la manutenzione, toccare con la mano
una parte metallica (come ad esempio la valvola di
arresto) per eliminare l'elettricità statica e proteggere così
la scheda.
RRRQ011~016AAV1+Y1
Unità esterna per pompe di calore aria-acqua
4PW55782-1B
12.2. Funzionamento in modalità manutenzione
Se necessario, eseguire eventuali funzionamenti in modalità manu-
tenzione in base alle istruzioni seguenti. Per ulteriori informazioni,
consultare il manuale di servizio.
Impostazione della modalità
Per cambiare modalità utilizzare il pulsante
procedura descritta di seguito.
■
Impostazione modalità 1: premere il pulsante
x
volta; il LED H1P è spento
■
Impostazione modalità 2: premere il pulsante
5 secondi; il LED H1P è acceso
c
Se il LED H1P lampeggia e il pulsante
una volta, la modalità d'impostazione
d'impostazione 1.
NOTA In caso di dubbi o incertezze durante il processo di
impostazione, premere il pulsante
tornerà in modalità d'impostazione 1 (il LED H1P è
spento).
Posizione dei microinterruttori, dei LED e dei pulsanti
1 LED H1P~H8P
2 Pulsanti BS1~BS5
3 Interruttori DIP
(non utilizzare o modificare)
Stato LED
All'interno del manuale lo stato dei LED viene indicato come segue:
x w
OFF ON /ATTIVAZIONE
Impostazione della modalità
1 Premere il pulsante
BS2 SET
necessaria (recupero refrigerante/messa a vuoto) su
I LED H3P, H5P e H7P sono accesi.
H1P H2P H3P H4P H5P H6P H7P
w x w x w x w
2 Dopo aver premuto il pulsante
l'impostazione corrente.
3 Per impostare questa funzione su
premere il pulsante
BS2 SET
H1P H2P H3P H4P H5P H6P H7P
w x x x x c x
ON
w x x x x x c
(a)
OFF
(a) Questa impostazione = impostazione di fabbrica
4 Premere il pulsante
BS3 RETURN
5 Quando viene premuto il pulsante
avvia in base all'impostazione memorizzata.
seguendo la
BS1 MODE
una
BS1 MODE
.
BS1 MODE
w
.
viene premuto
BS1 MODE
passa a modalità
. L'unità
BS1 MODE
1 3 3
2
c
Lampeggiante
per impostare la funzione
(ON).
ON
, i LED indicano
BS3 RETURN
(ON) o (OFF),
ON OFF
come mostrato di seguito.
per definire l'impostazione.
, l'operazione si
BS3 RETURN
Manuale d'installazione
