Für das Stromversorgungskabel
verwenden.
■
Achten Sie darauf, dass außerhalb der Einheit
zwischen Niederspannungsleitungen (z.B. für Fern-
bedienung, zwischen den Einheiten, etc.) und
Hochspannungsleitungen immer ein Abstand von
mindestens 50 mm besteht. Sonst können elektro-
magnetische Interferenzen und Störungen auftreten
oder sogar ein Ausfall.
■
Darauf achten, dass das Stromversorgungskabel am
Anschlussblock für die Stromversorgung angeschlos-
sen ist und der Anschluss so gesichert ist, wie es
unter "9.4. Vorsichtsmaßnahmen beim Anschließen
der Stromversorgung und Verkabelung zwischen den
Einheiten" auf Seite 16 beschrieben ist.
■
Die Verkabelung zwischen den Einheiten sollte wie in
"9.4. Vorsichtsmaßnahmen
Stromversorgung und Verkabelung zwischen den
Einheiten" auf Seite 16 beschrieben gesichert werden.
• Befestigen Sie die Kabel mit Schellen, so dass sie
nicht die Rohrleitungen berühren können.
• Das Kabel und der Deckel des Elektrokastens
dürfen nicht über den Aufbau hinaus ragen. Die
Abdeckung fest schließen.
9.5. Technische Daten von Standard-Komponenten
für Verkabelungen
Für den Anschluss der Einheit muss ein Hauptstromkreis zur
Verfügung stehen (siehe folgende Tabelle). Dieser Stromkreis muss
mit den erforderlichen Schutzvorrichtungen ausgestattet sein, d.h.
Hauptschalter, träge Sicherung für jede Phase und Fehlerstrom-
Schutzschalter.
Phase und Frequenz
Elektrische Spannung
Empfohlene bauseitige
Sicherung
Minimale Stromstärke im
(a)
Stromkreis in Ampère
Durchmesser der
Übertragungsleitung
(b)
Kabeltyp
(a) Die angegebenen Werte sind max. Werte (exakte Werte siehe elektrische Daten
für die Kombination mit den Inneneinheiten).
(b) Nur bei geschützten Rohren. Verwenden Sie H07RN-F, wenn keine
geschützten Rohre verwendet werden.
■
HINWEIS Die verwendeten Stromversorgungskabel müssen
den jeweils geltenden örtlichen sowie staatlichen
Vorschriften entsprechen.
■
Der Kabeldurchmesser muss den vor Ort und im
jeweiligen Land geltenden Vorschriften entsprechen.
■
Die Spezifikationen
Stromversorgungs-Verkabelung vor Ort und für
Verzweigungen entsprechen den Bestimmungen
von IEC60245.
■
Der Fehlerstrom-Schutzschalter
reagieren: 300 mA (<0,1 s).
■
Beim Anschluss des Stromversorgungskabels am entsprechen-
den Anschlussblock das Kabel ordnungsgemäß befestigen -
siehe dazu Abbildung 8.
Nach Durchführung aller Elektroinstallationsarbeiten über-
zeugen Sie sich davon, dass der Anschluss aller elek-
trischen Komponenten und jeder Anschluss innerhalb des
Elektrokastens ordnungsgemäß und sicher hergestellt ist.
Nur bei V1-Modellen : Das Gerät entspricht EN/IEC 61000-3-12
Installationsanleitung
17
ein Kabelrohr
beim Anschließen der
RRRQ_V1 RRRQ_Y1
1N~ 50 Hz 3N~ 50 Hz
220-240 V 380-415 V
32 A 16 A
27,5 A 14 A
2
0,75~1,25 mm
H05VV
hinsichtlich der
muss flink
(1)
.
Vorsichtsmaßnahmen bei
Stromkabel

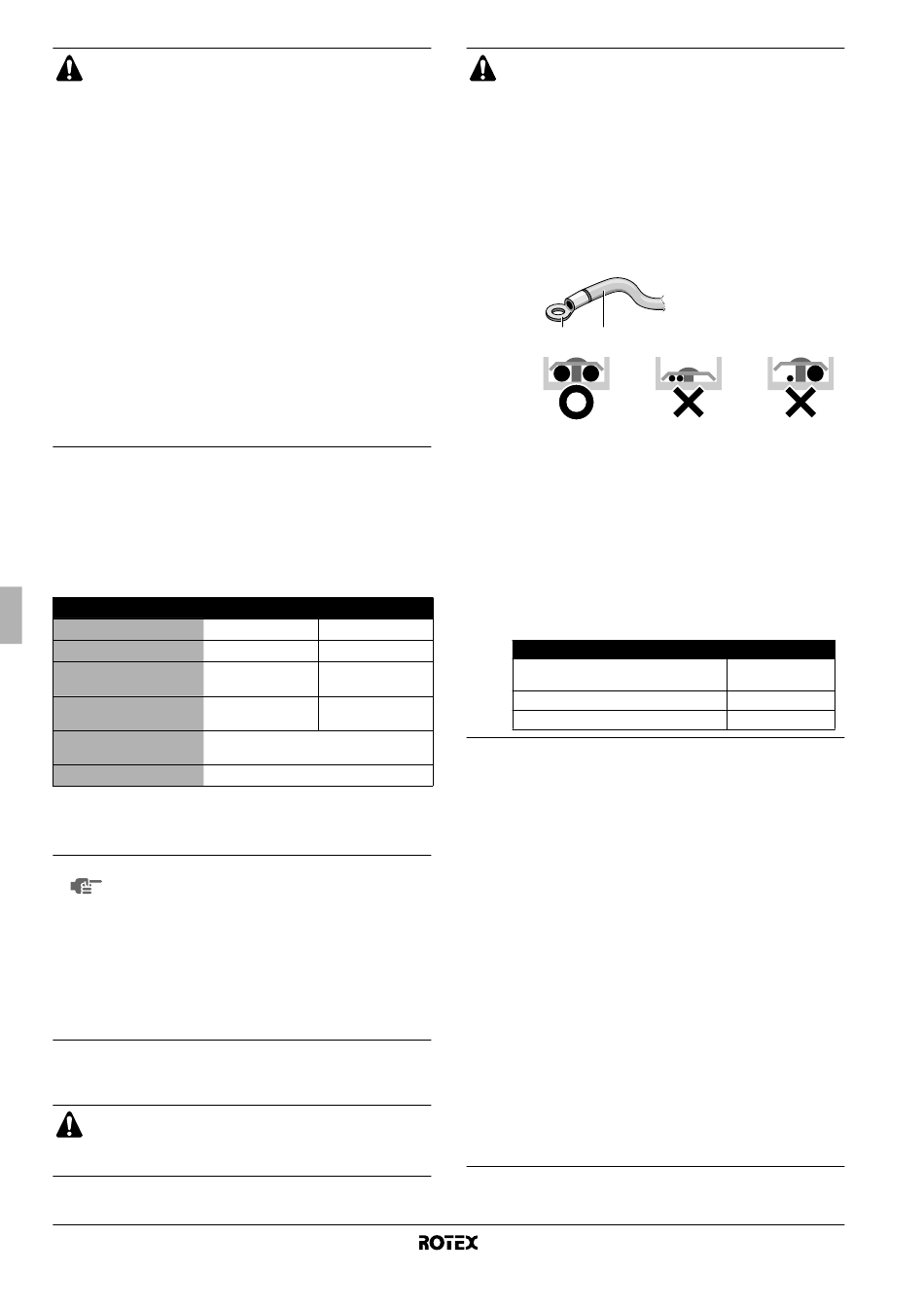

Verwenden Sie runde Druckklemmen für die Anschlüsse
am Stromversorgungs-Anschlussblock.
Sollten keine zur Verfügung stehen, befolgen Sie die
Anweisungen unten.
■
Keine Kabel mit unterschiedlichen Durchmessern am
Anschlussblock anschließen. (Ein lockeres Strom-
kabel kann zu Hitzeentwicklung führen.)
■
Beim Anschluss von Kabeln mit demselben Durch-
messer muss wie in der Abbildung unten gezeigt
vorgegangen werden.
1 2
■
Für die Verkabelung die vorgesehenen Stromkabel
verwenden und und diese fest anschließen. Darauf
achten, dass kein mechanischer Druck von außen auf
den Anschlussblock ausgeübt wird.
■
Zum Anziehen der Klemmschrauben einen geeigne-
ten Schraubendreher verwenden. Ein zu kleiner
Schraubendreher überdreht den Kopf, so dass ein
ordnungsgemäßes Anziehen nicht möglich ist.
■
Bei zu festem Anziehen der Anschluss-Schrauben
können diese brechen.
■
In der folgenden
Anzugsdrehmomente für die Anschluss-Schrauben.
Anzugsdrehmoment (N•m)
M5 (Stromversorgungskabel-
Anschlussblock/Erdungskabel)
M4 (abgeschirmter Boden)
M3,5 (Steuerkabel-Block)
(1) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Stromoberschwingungen erzeugt von an öffentlichen
Niederspannungssystemen angeschlossenen Anlagen mit
Eingangsströmen von >16 A und ≤75 A pro Phase.
Außeneinheit für Luft-Wasser-Wärmepumpe
der Installation der
1 Runde Druckklemme
2 Stromversorgungskabel
Tabelle finden Sie die
2,39~2,92
1,18~1,44
0,79~0,97
RRRQ011~016AAV1+Y1
4PW55782-1B
