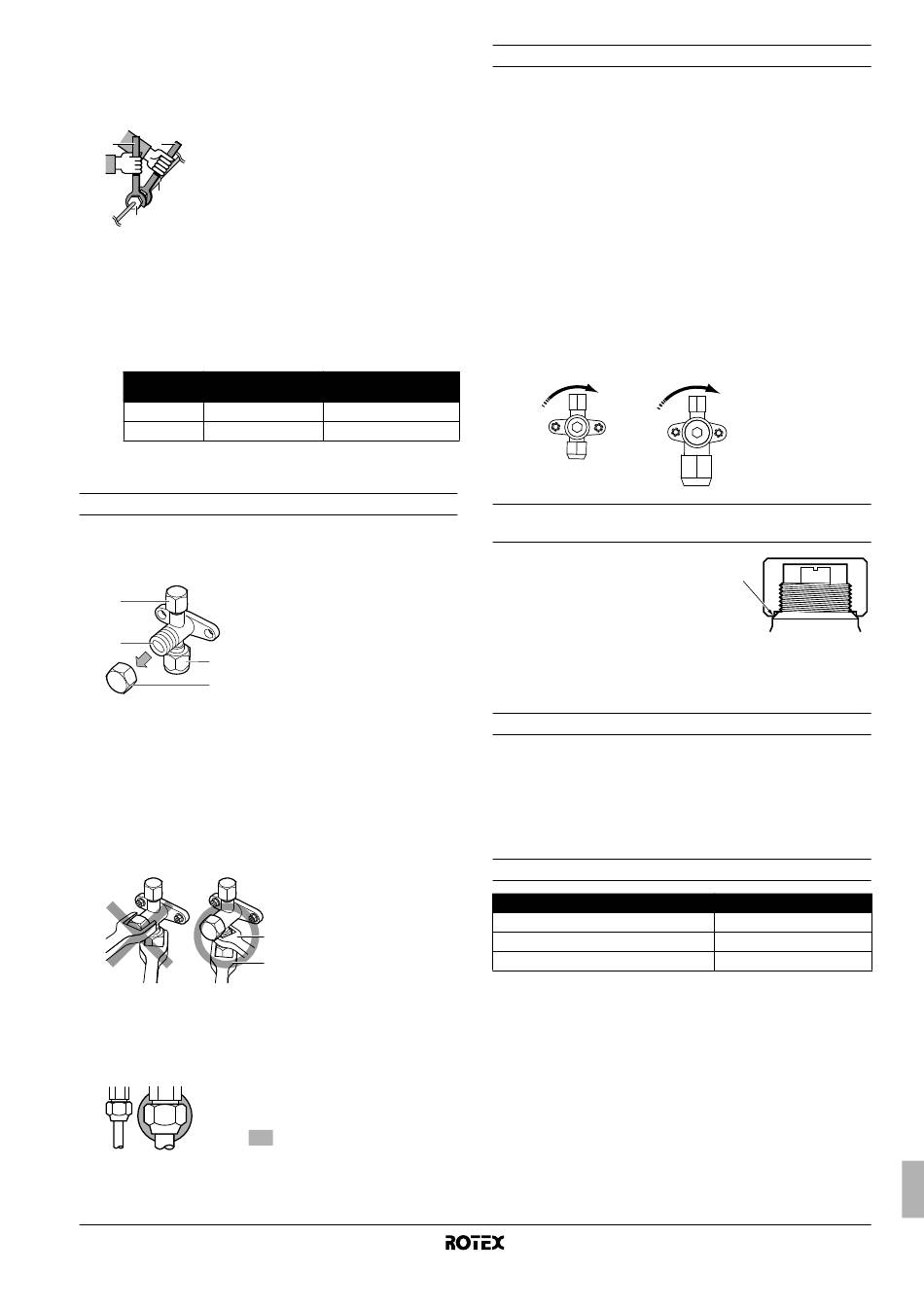

Při povolování převlečné matice vždy používejte současně dva
klíče.
Při spojování potrubí vždy používejte k dotažení převlečné
matice společně klíč na matice a momentový klíč, aby nedošlo
k popraskání matice a nevznikla netěsnost.
1
4 2
2
3
1
4
3
Nedoporučuje se jindy, než v případě nouze.
Pokud byste museli potrubí spojovat bez momentového klíče,
dodržujte při instalaci následující postup:
■ Převlečnou matici dotáhněte klíčem, až kroutivý moment
náhle vzroste.
■ Od tohoto okamžiku dotáhněte převlečnou matici jen o úhel
uvedený dole:
Rozměr Úhel dalšího dotažení
potrubí (mm) (stupně)
Ø9,5 60~90
Ø15,9 30~60
6.3. Upozornění k manipulaci s uzavíracím ventilem
Upozornění k manipulaci s uzavíracím ventilem
■
Oba uzavírací ventily musí být za provozu otevřené.
■
Obrázek dole uvádí jednotlivé díly potřebné k manipulaci s
uzavíracím ventilem.
1
1
2
3
2
4
3
4
■
Uzavírací ventil je z výroby uzavřen
■
U uzavíracího ventilu nepoužívejte přehnanou sílu. Mohli byste
způsobit poškození tělesa ventilu.
Protože montážní deska uzavíracího ventilu se může deformo-
vat, použijete-li k povolování nebo dotahování rozšiřujících
matic pouze momentový klíč, uzavírací ventil vždy nejdříve
zajistěte klíčem a teprve poté použijte momentový klíč
k povolení nebo dotažení rozšiřující matice.
Klíč neopírejte o kryt uzavíracího ventilu, protože by mohlo dojít
k úniku chladiva.
■
Vzhledem k tomu, že provozní tlak na straně chlazení může být
nízký (například během provozu v režimu topení při nízké
venkovní teplotě), zajistěte dostatečné utěsnění převlečné
matice uzavíracího ventilu v plynovém potrubí pomocí
silikonového těsnění, aby nedocházelo k zamrznutí.
RRRQ011~016AAV1+Y1
Venkovní jednotka pro tepelná čerpadla vzduch – voda
4PW55782-1B
Spojení potrubí
Klíč
Matice pro kalíškový spoj
Momentový klíč
Doporučená délka
ramene nástroje (mm)
±200
±300
Servisní přípojka a její kryt
Uzavírací ventil
Přívodní potrubí
Kryt zpětného ventilu
1 Klíč
2 Momentový klíč
1
2
Silikonové těsnění
(Zajistěte dokonalou těsnost)
Otevření/uzavření uzavíracího ventilu
Otevření uzavíracího ventilu
1. Sejměte kryt ventilu.
2. Do uzavíracího ventilu zasuňte šestihranný klíč (kapalinová
strana: 4 mm/plynová strana: 6 mm) a pootočte uzavíracím
ventilem proti směru hodinových ručiček.
3. Dříkem ventilu přestaňte otáčet, jakmile narazíte na silný odpor.
Ventil je nyní otevřen.
Uzavření uzavíracího ventilu
1. Sejměte kryt ventilu.
2. Do uzavíracího ventilu zasuňte šestihranný klíč (kapalinová
strana: 4 mm/plynová strana: 6 mm) a pootočte uzavíracím
ventilem po směru hodinových ručiček.
3. Dříkem ventilu přestaňte otáčet, jakmile narazíte na silný odpor.
Ventil je nyní uzavřen.
Směr k uzavření
Kapalinové potrubí Plynové potrubí
Upozornění týkající se manipulace s krytem uzavíracího
ventilu
■
Kryt ventilu je utěsněn v místech
označených šipkou. Pozor, ať ho
nepoškodíte.
■
Po manipulaci s uzavíracím
ventilem bezpečně dotáhněte jeho
kryt. Utahovací moment je uveden
v tabulce dále.
■
Po dotažení krytu uzavíracího ventilu zkontrolujte, zda chladivo
neuniká.
Upozornění k manipulaci se servisním vstupem
■
K plnění vždy používejte hadici vybavenou kolíkem ke stisknutí
ventilu, protože servisní port je vybaven ventilem typu Schrader.
■
Po manipulaci se servisním portem bezpečně dotáhněte jeho
kryt. Utahovací moment je uveden v tabulce dále.
■
Po dotažení krytu servisního portu zkontrolujte, zda chladivo
neuniká.
Utahovací momenty
Položka
Kryt uzavíracího ventilu, strana chladiva
Kryt uzavíracího ventilu, strana výparů
Kryt servisní přípojky
Utahovací moment (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
Instalační manuál
