5. D
IMENSÃO DO TUBO DO REFRIGERANTE E
COMPRIMENTO PERMITIDO
■
A tubagem e outros componentes sujeitos a pressão
devem cumprir
internacionais aplicáveis, bem como ser adequados a
refrigerante. Utilize cobre desoxidado com ácido
fosfórico, sem soldadura, para refrigerantes.
■
A instalação deve ser efectuada por um técnico de
refrigeração qualificado,
escolhidos e as opções tomadas na instalação
cumprir as normas aplicáveis a nível nacional e
internacional. Na Europa, deve ser seguida a norma
aplicável; concretamente, a EN378.
Indicações para as
tubagens:
■
Certifique-se de que abre a válvula de paragem,
depois de concluir a instalação e aspiração das
tubagens. (A utilização do sistema com a válvula
fechada pode partir o compressor.)
■
É proibido descarregar o refrigerante para a
atmosfera. Recolha o refrigerante seguindo as leis
relativas à recolha e destruição de fréon.

5.1. Escolha de material de tubagem

■
A quantidade de materiais estranhos no interior dos tubos
(incluindo óleos de produção) deve ser ≤30 mg/10 m.
■
Material de fabrico: cobre desoxidado com ácido fosfórico, sem
soldadura, para o refrigerante.
■
Grau de têmpera: a classe de têmpera das tubagens utilizadas
deve ser escolhida em função do diâmetro dos tubos, conforme
se indica na tabela seguinte.
■
A espessura das tubagens de refrigerante deve cumprir os
regulamentos locais e legislação nacional aplicáveis. A
espessura mínima das tubagens de R410A deve cumprir a
tabela que se segue.
Tamanho da Grau de têmpera do
tubagem (mm) material da tubagem
Ø9,5
Ø15,9
O = Recozido
■
Caso não estejam disponíveis tubos com as dimensões
exigidas (em polegadas), podem ser outros diâmetros (em mm),
tendo em conta o seguinte:
■ escolha tubos com a dimensão mais próxima da exigida;
■ utilize adaptadores adequados para ligação entre tubos com
dimensões em polegadas e tubos com dimensões em mm
(fornecimento local).
5.2. Dimensões dos tubos de refrigerante
Os tubos entre a unidade de exterior e a unidade interior devem ter
dimensões idênticas aos das ligações exteriores.
Dimensões dos tubos de refrigerante (mm)
Tubo de gás
Tubo de líquido
Manual de instalação
8
os regulamentos nacionais
devendo os materiais
pessoas encarregadas das
Espessura mínima
(mm)
O 0,80
O 1,00
Ø15,9
Ø9,5
5.3. Diferenças toleráveis no comprimento e desnível
dos tubos

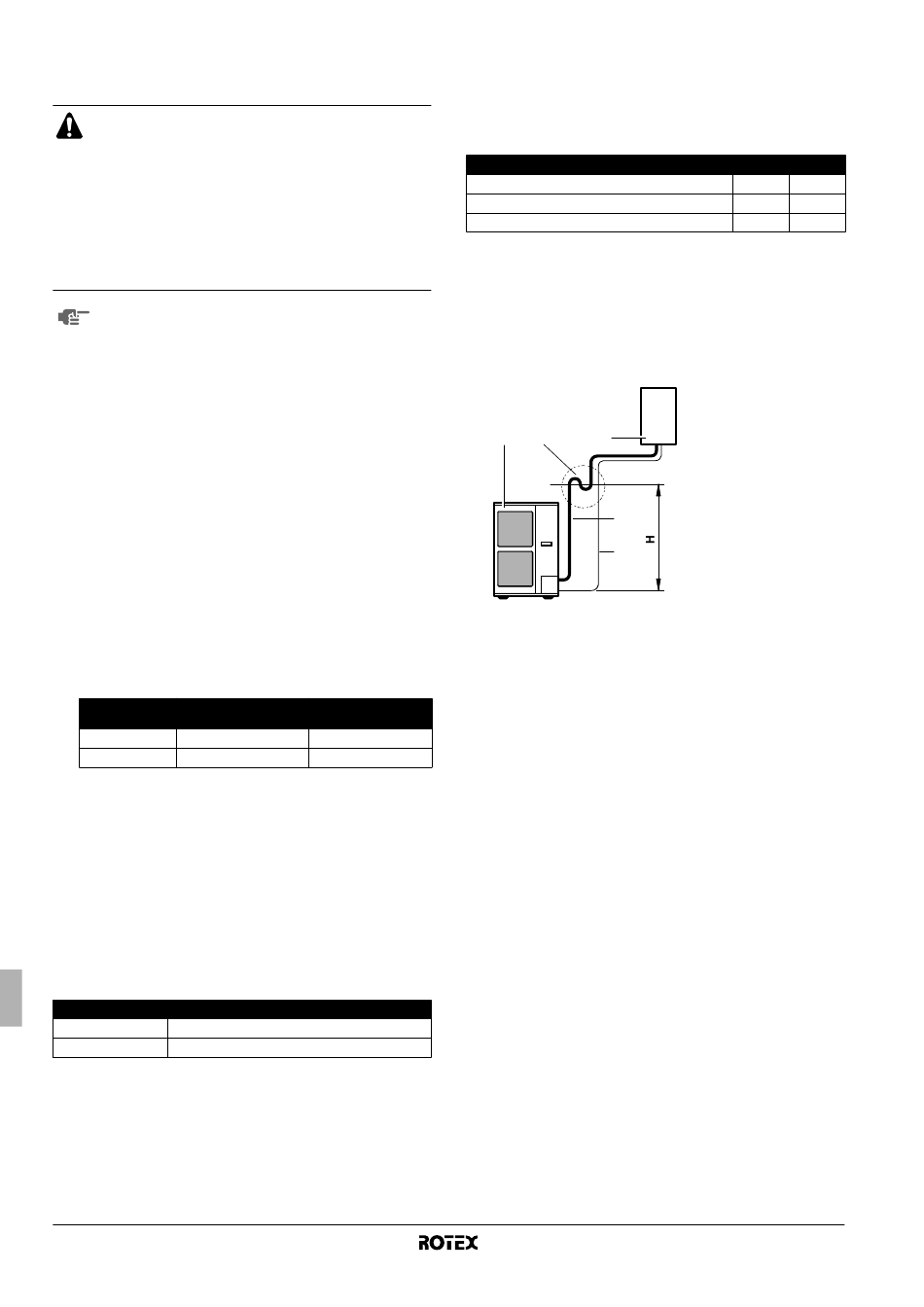

Consulte a tabela seguinte, relativamente aos comprimentos e
alturas. Consulte figura 1. Assuma que a linha mais comprida na
figura corresponde ao tubo realmente mais longo; e que a unidade
e
mais alta da figura corresponde à unidade realmente mais alta.
Comprimento permitido para as tubagens (m)
Comprimento máximo total dos tubos - num sentido
Desnível máximo entre interiores e exteriores
Comprimento sem carga
(a) Os números entre parênteses indicam comprimentos equivalentes.
5.4. Cuidados quanto à necessidade de um colector
Visto haver o risco do óleo no interior das tubagens elevatórias
recuar para dentro do compressor parado, provocando o fenómeno
da compressão líquida ou casos de deterioração do retorno de óleo,
é necessário instalar um colector no local adequado da tubagem de
elevação de gás.
A
E
Não são necessários colectores quando a unidade exterior é
instalada numa posição mais elevada do que a unidade interior.
(a)
L
H
L
A Unidade de
exterior
B Unidade interior
B
C Tubos de gás
D Tubos de líquido
E Colector de óleo
A Instale colectores
C
a cada 10 m de
desnível.
D
RRRQ011~016AAV1+Y1
Unidade de exterior para bomba de calor ar/água
50 (95)
30
≤10
4PW55782-1B
