2 Bei Installation der Einheit an einem Platz, der heftigem Wind
ausgesetzt ist, sind folgende Punkte zu beachten.
Starke Winde von 5 m/Sek. oder mehr, die gegen den Luft-
auslass der Außeneinheit blasen, können dazu führen, dass die
Abluft sofort wieder angesogen
Konsequenzen haben kann:
- Beeinträchtigung der Betriebsleistung.
- Häufige Eisbildung.
- Betriebsunterbrechung aufgrund zu hohen Drucks.
- Bei starkem Wind, der kontinuierlich gegen die Vorderseite
des Geräts bläst, kann der Ventilator so stark beschleunigt
werden, dass er vor Überlastung ausfällt.

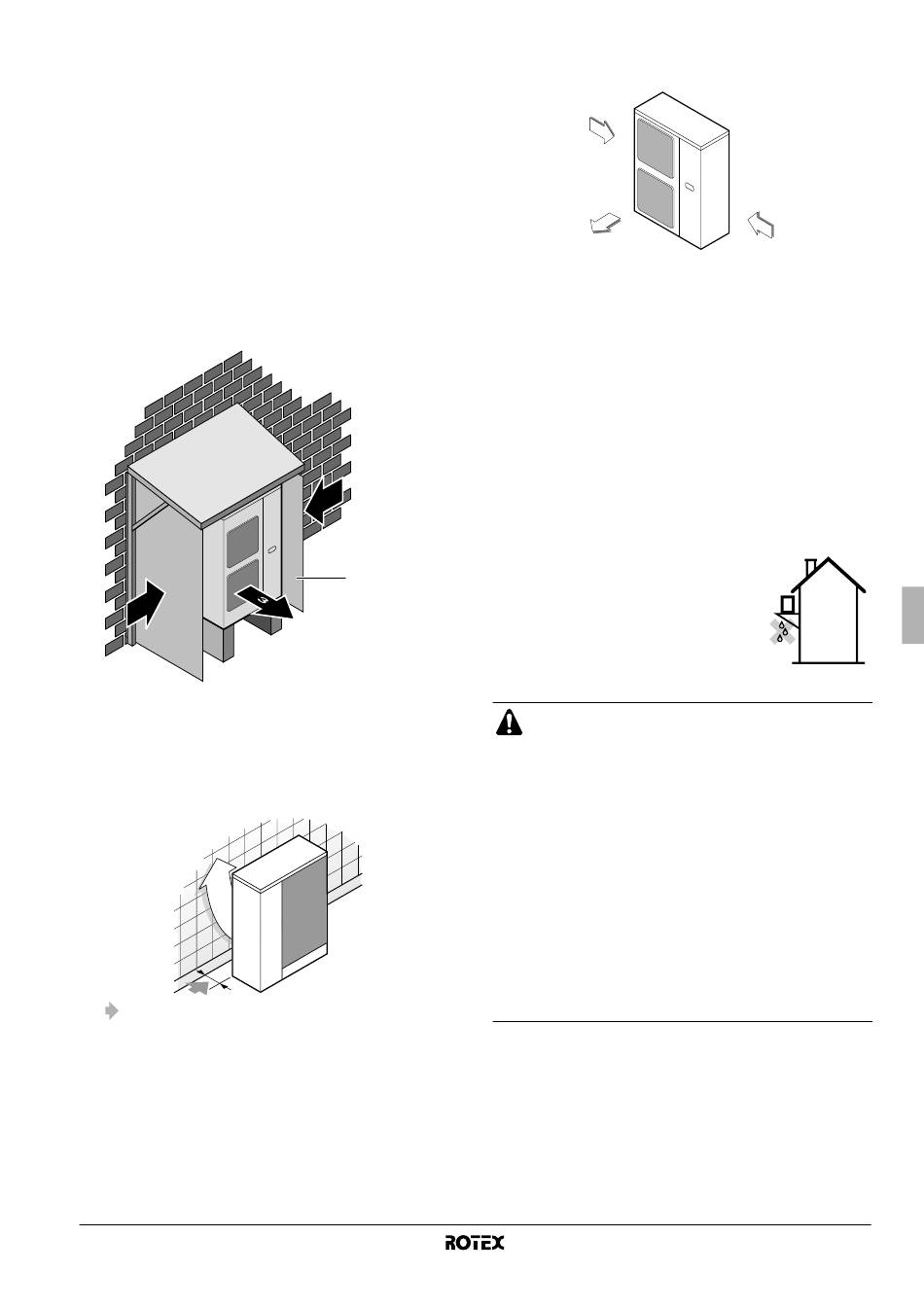

Siehe die Abbildungen zur Aufstellung dieser Einheit an Plätzen
mit vorhersehbarer überwiegender Windrichtung.
■
Installieren Sie eine Ablenkplatte an der Luftansaugseite der
Außeneinheit und richten Sie die Einheit so aus, dass die
Auslassseite sich in einem rechten Winkel zur Windrichtung
befindet:
2
1 Ablenkplatte
2 Starker Wind
3 Abluft
■
Stellen Sie die Einheit so auf, dass die Luftauslassseite einer
Gebäudewand, einem Zaun oder einer Windschutzwand
zugewandt ist.
Stellen Sie sicher,
Installationsarbeiten ausreichend Platz ist.
RRRQ011~016AAV1+Y1
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW55782-1B
wird, was folgende
2
1
dass für die Ausführung der
■
Die Luftauslassseite sollte im rechten Winkel zur Windrichtung
gerichtet sein.
Starker Wind
Ausgeblasene
Luft
3 Legen Sie einen Wasserablaufkanal rings um das Fundament
an, damit Abwasser von der Einheit ablaufen kann (bauseitig).
4 Wenn der Wasserablauf der Einheit ein Problem darstellt,
installieren Sie die Einheit auf einem Sockel aus Betonblöcken
o. ä. (maximale Höhe: 150 mm).
5 Wird die Einheit auf einem Gestell installiert, bringen Sie
unterhalb der Einheit in einem Abstand von maximal 150 mm
eine wasserdichte Platte an, damit kein Wasser von unten
eindringen kann.
6 Bei Installation der Einheit an einem Ort mit viel Schnee sollte
der Sockel so hoch wie möglich positioniert sein.
7 Bei der Außeneinheit kann abhängig von der Umgebung
hinsichtlich der Abluft eine Kurzschlussströmung eintreten. Falls
diese Möglichkeit besteht, sollten Luftleitbleche installiert
werden (bauseitig).
8 Wenn Sie die Einheit
Einbaurahmen installieren, bringen Sie
eine wasserdichte Platte (bauseitig zu
liefern) (unterhalb der Einheit in maximal
150 mm Abstand) an oder verwenden Sie
ein Ablauf-Kit (siehe Kombinationstabelle
in "Allgemeine Informationen" auf Seite 1),
damit kein Ablaufwasser heruntertropft.
(Siehe Abbildung).
Das in diesem Handbuch beschriebene Gerät kann durch
die Aussendung von Radiowellen elektronische Störungen
verursachen. Das Gerät entspricht Spezifikationen, die für
den Schutz gegen solche Art von Interferenzen für
angemessen gelten. Es gibt jedoch keine Garantie, dass
bei besonderen Installationsszenarien keinerlei Störung
auftreten kann.
Darum wird empfohlen, bei der Installation des Gerätes
und der Verlegung von Kabeln darauf zu achten, dass zu
Stereoanlagen, Personalcomputern etc. ein hinreichender
Abstand besteht. (Siehe Abbildung 2)
1 Personalcomputer oder Radio
2 Inneneinheit
3 Außeneinheit
Unter extremen Bedingungen sollte ein Abstand von
mindestens 3 m eingehalten werden. Zum Verlegen von
Strom- und Übertragungsleitungen verwenden Sie am
besten Kabelkanäle.
Starker Wind
auf einem
Installationsanleitung
