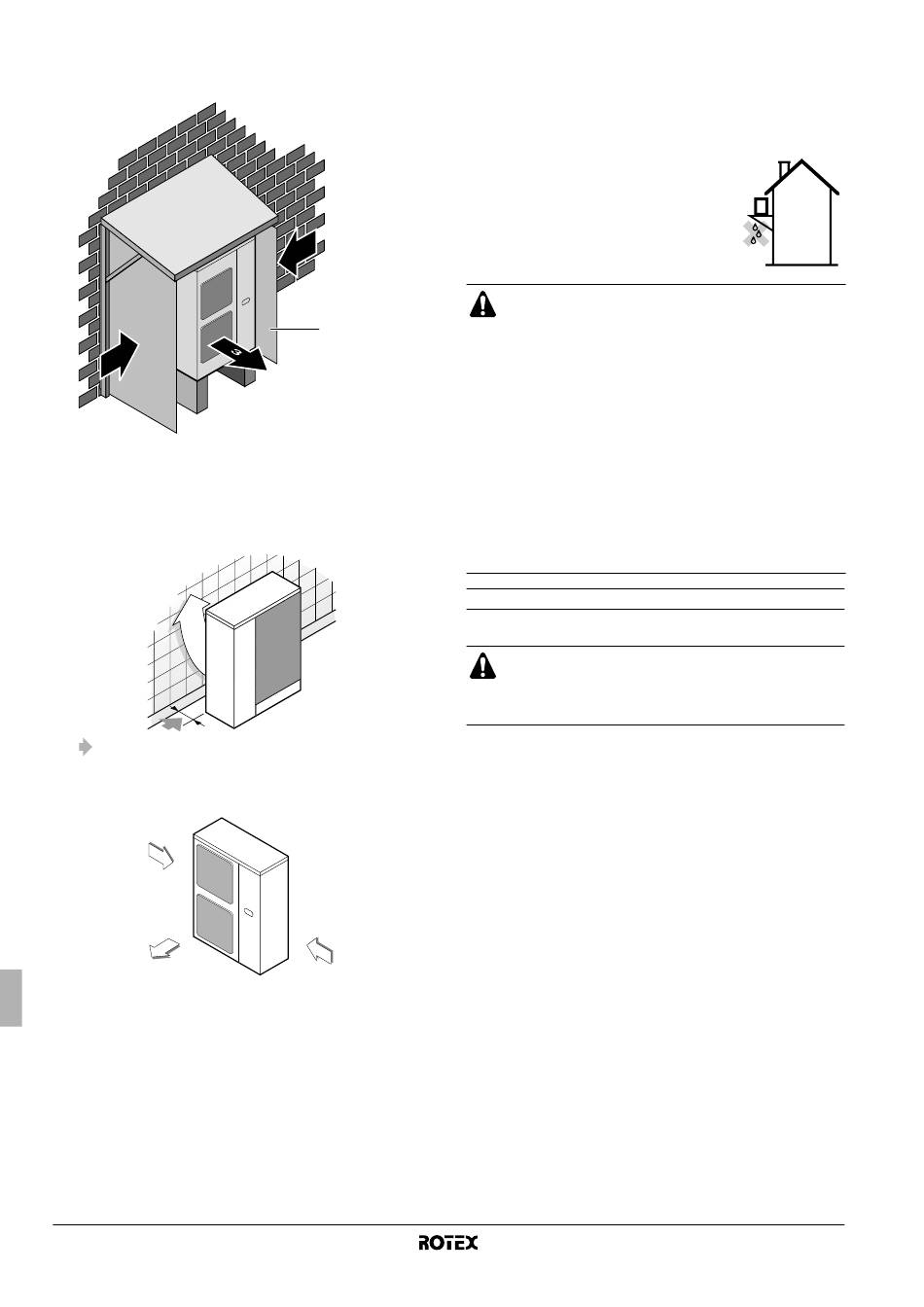

Instale uma placa deflectora no lado de sucção de ar da
unidade exterior e coloque o lado de saída num ângulo correcto
na direcção do vento:
2
1 Placa deflectora
2 Vento forte
3 Ar de descarga
■
Vire o lado da saída de ar em direcção à parede do edifício, a
uma vedação ou a um corta-vento.
Certifique-se de que há espaço suficiente para se
proceder à instalação.
■
Coloque o lado da saída num ângulo recto em relação à
direcção do vento.
Vento forte
Saída de ar
3 Prepare um canal de drenagem da água à volta da base, para
drenar as águas residuais em torno da unidade (fornecimento
local).
4 Se a drenagem de água da unidade não for fácil, coloque a
unidade sobre uma estrutura de blocos de cimento, ou outra
semelhante (a altura da estrutura deve ter, no máximo,
150 mm).
5 Se instalar a unidade numa armação, instale uma chapa à prova
de água num espaço de 150 mm da base da unidade, para
evitar a invasão de água proveniente da direcção inferior.
Manual de instalação
4
6
7
8
2
1
Escolha de um local de instalação em climas frios
Consulte "Informações gerais" na página 1.
■
■
■
■
Vento forte
Ao instalar a unidade num local com exposição frequente à
neve, tome particular atenção à necessidade de colocar a base
o mais alto possível.
A unidade de exterior pode entrar em curto-circuito devido às
condições ambientais, pelo que deve utilizar fendas de
arejamento (fornecimento local).
Se instalar a unidade na estrutura do
edifício, instale uma placa à prova de água
(fornecimento local) (num espaço de
150 mm sob a unidade) ou um bujão de
drenagem (consulte a tabela
combinação, em "Informações gerais" na
página 1) para evitar os pingos das águas
residuais. (Ver a figura.)
O equipamento descrito neste manual pode originar ruído
electrónico, gerado pela energia de radiofrequência. O
equipamento segue especificações que foram concebidas
para prestar um nível aceitável de protecção contra tais
interferências. Contudo, não é possível garantir que nunca
haja interferências.
Por este motivo, recomenda-se a instalação do equipa-
mento e dos fios eléctricos às devidas distâncias de
aparelhos de alta-fidelidade, computadores pessoais, etc.
(Ver figura 2)
1 Rádio ou computador pessoal
2 Unidade interior
3 Unidade de exterior
Em casos extremos, deve manter uma distância igual ou
superior a 3 m, além de utilizar tubos de condutas, para as
linhas de alimentação e de transmissão.
AVISO
Ao utilizar a unidade de exterior num local com baixa
temperatura exterior, certifique-se
instruções que se seguem.
Para evitar exposição ao vento, instale a unidade de exterior
com a face de aspiração virada para a parede.
Nunca instale a unidade de exterior num local onde a face de
aspiração possa ficar exposta ao vento directamente.
Para evitar exposição ao vento, instale uma chapa deflectora na
face de saída do ar da unidade de exterior.
Em locais onde costuma cair bastante neve, é muito importante
escolher um local de instalação onde a neve não afecte o
funcionamento da unidade. Se houver possibilidade de neve
lateral, certifique-se de que a serpentina do permutador de calor
não é afectada pela neve (se necessário, construa uma
cobertura lateral).
Unidade de exterior para bomba de calor ar/água
de
de cumprir as
RRRQ011~016AAV1+Y1
