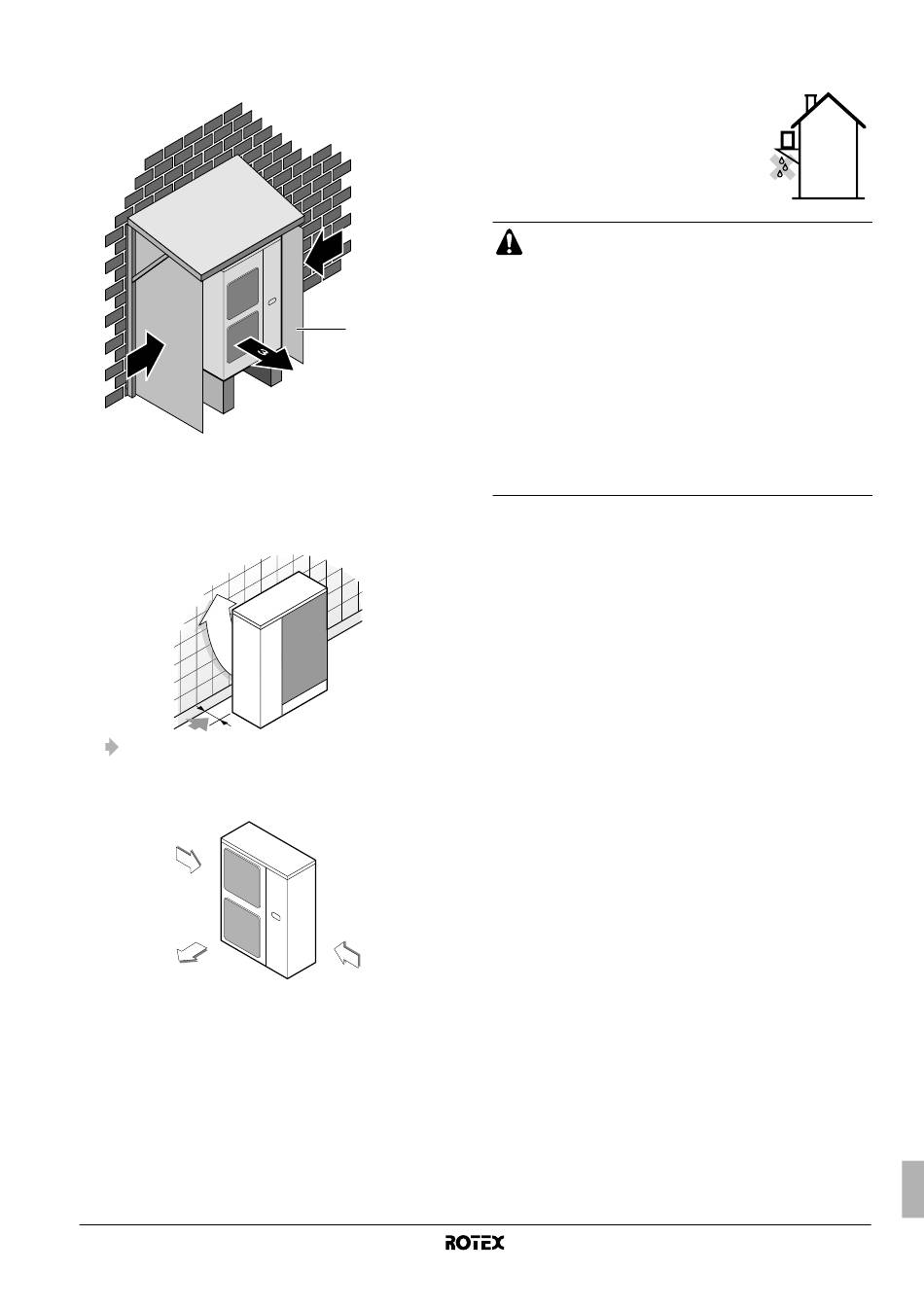

Nainstalujte ochranný plech na stranu sání vzduchu venkovní
jednotky a umístěte výstupní stranu do pravého úhlu ke směru
větru:
2
1 Ochranný plech
2 Silný vítr
3 Výstupní vzduch
■
Výstup vzduchu obraťte směrem ke stěně budovy, ohradě nebo
zástěně.
Zajistěte dostatek prostoru pro instalaci.
■
Výstupní stranu nastavte do pravého úhlu ke směru proudění
vzduchu.
Silný vítr
Vháněný
vzduch
3 Kolem základů připravte kanálek pro odvod vody, který bude
odvádět odpadní vodu z okolí jednotky (běžná dodávka).
4 Je-li odvod vody z jednotky komplikovaný, instalujte jednotku na
základnu z betonových bloků apod. (výška základu by měla být
nejvýše 150 mm).
5 Chcete-li instalovat jednotku na rám, instalujte vodotěsnou
desku do vzdálenosti 150 mm pod spodní stranu jednotky,
abyste zabránili pronikání vody zdola.
6 Při instalaci jednotky v místě vystaveném silnému sněžení
věnujte zvláštní pozornost zvýšení základů do potřebné výšky.
RRRQ011~016AAV1+Y1
Venkovní jednotka pro tepelná čerpadla vzduch – voda
4PW55782-1B
7
8
2
1
Silný vítr
Venkovní jednotka se může podle podmínek prostředí zkratovat,
a proto používejte žaluzie (nutno zajistit v místě instalace).
Chcete-li instalovat jednotku
konstrukční rám, instalujte vodotěsnou
desku (běžné vybavení) (do vzdálenosti
150 mm pod spodní stranu jednotky) nebo
použijte vypouštěcí sadu (viz tabulka
kombinací v části "Obecné informace" na
straně 1), abyste zabránili odkapávání
odpadní vody. (Viz obrázek).
Zařízení popsané v této příručce může způsobit elektro-
nický šum generovaný energií s rádiovými frekvencemi.
Zařízení odpovídá specifikacím, jež jsou navrženy tak, aby
poskytovaly přiměřenou ochranu proti takovému rušení.
Přesto neexistuje záruka, že se u určité instalace
nevyskytne rušení.
Proto se doporučuje instalovat toto zařízení a elektrická
vedení v dostatečné vzdálenosti od stereofonních zařízení,
osobních počítačů atd. (Viz obrázek 2)
1 Osobní počítač nebo rádio
2 Vnitřní jednotka
3 Venkovní jednotka
Za extrémních okolností je třeba zachovat vzdálenost 3 m
a více a k vedení napájení a přenosových linek použít
instalační potrubí.
na
Instalační manuál
