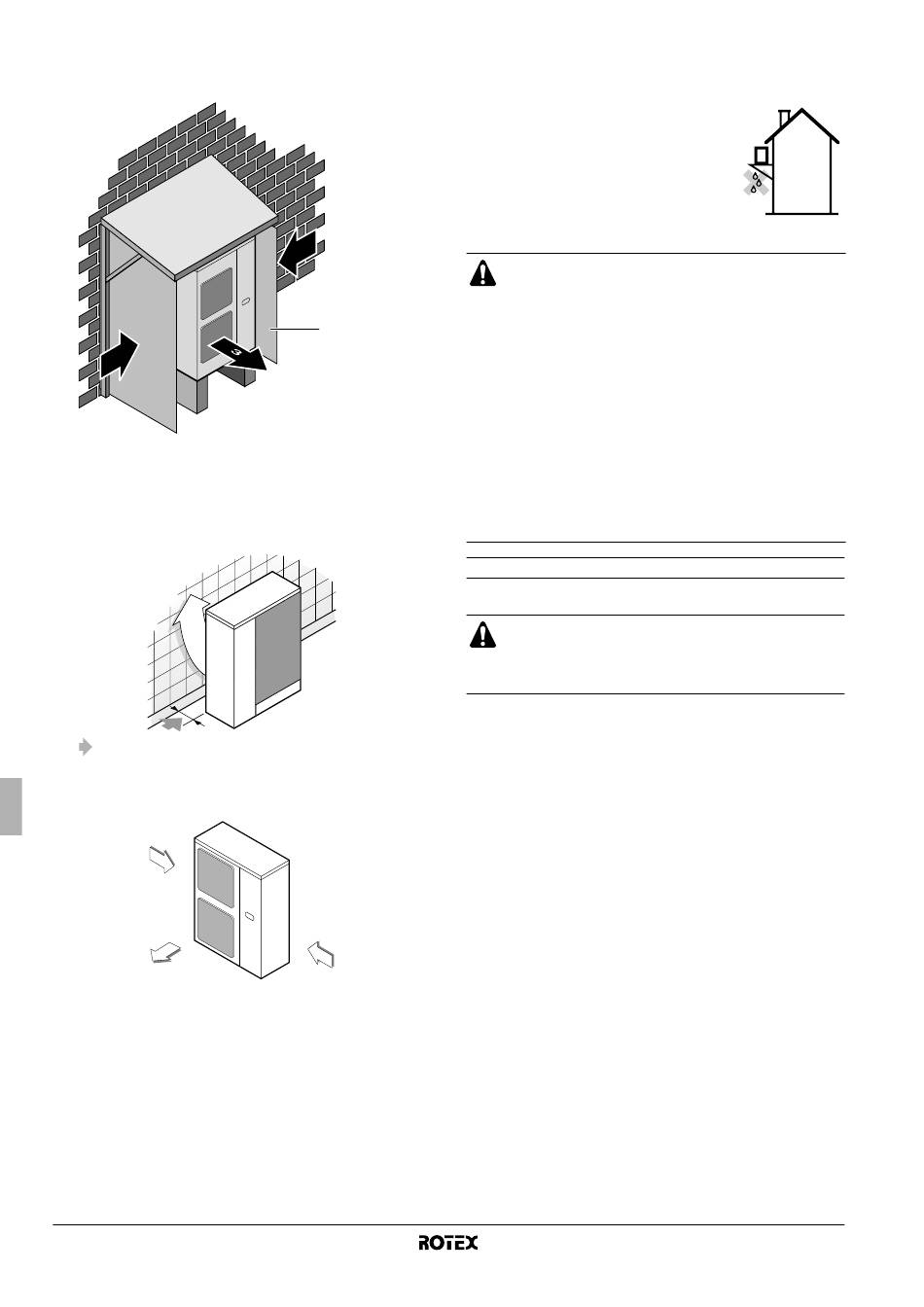

Installez une chicane du côté de l'aspiration d'air de l'unité
extérieure et placez le côté de la sortie à un angle adapté au
sens du vent:
2
1 Chicane
2 Vent violent
3 Air de décharge
■
Orienter le côté de la sortie d'air vers le mur du bâtiment, la
clôture ou l'écran brise-vent.
S'assurer qu'il y a suffisamment de place pour l'installation.
■
Orienter le côté sortie à un angle approprié à la direction du
vent.
Vent fort
Air soufflant
3 Préparer un canal pour l'écoulement de l'eau autour de la
fondation afin d'évacuer les eaux usées du pourtour de l'unité
(non fourni).
4 Si l'eau de l'unité a du mal à s'écouler, installer l'unité sur une
fondation en blocs de béton, etc. (la hauteur de la fondation ne
doit pas dépasser 150 mm maximum).
5 Si l'unité est installée sur un bâti, installer une plaque étanche
dans environ 150 mm de la partie inférieure de l'unité pour
empêcher l'eau de pénétrer par le bas.
6 Lors de l'installation de l'unité dans un lieu fréquemment exposé
à la neige, veiller tout particulièrement à relever les fondations le
plus haut possible.
Manuel d'installation
4
7
8
2
1
Choix d'un emplacement dans les pays froids
Se reporter à "Informations générales" à la page 1.
■
■
■
■
Vent fort
L'unité extérieure peut faire obstacle en fonction de son
environnement; par conséquent, utiliser une grille d'aération
(fournie sur place).
En cas d'installation de l'unité sur un bâti
de construction, installer une plaque
étanche (non fournie) (à 150 mm de la
face inférieure de l'unité) ou utiliser un kit
de purge (se reporter au tableau des
combinaisons dans "Informations
générales" à la page 1) pour éviter
l'écoulement de l'eau de drainage. (Voir
illustration).
L'équipement décrit dans ce manuel peut provoquer des
parasites électroniques générés par les radiofréquences.
Cet équipement est conforme aux spécifications qui sont
prévues pour assurer une protection raisonnable contre
ces interférences. Toutefois, il n'y a aucune garantie que
les interférences ne se produiront pas dans une installation
en particulier.
Il est dès lors recommandé d'installer l'équipement et les
fils électriques à une certaine distance des installations
audio, ordinateurs, etc. (Voir à la figure 2)
1 Ordinateur ou radio
2 Unité intérieure
3 Unité extérieure
Dans des circonstances extrêmes, garder une distance
minimale de 3 m et utiliser des gaines pour les lignes
électriques et de transmission.
MISE EN GARDE
Lors de l'utilisation d'une unité extérieure à une tempéra-
ture extérieure basse, veiller à suivre les instructions
décrites ci-dessous.
Pour éviter toute exposition au vent, installer l'unité extérieure
avec le côté aspiration tourné vers le mur.
Ne jamais installer l'unité extérieure à un endroit où le côté
aspiration peut être exposé directement au vent.
Pour éviter toute exposition au vent, installer un déflecteur côté
décharge de l'unité extérieure.
Dans les régions exposées à de fortes chutes de neige, il est
important de choisir un lieu d'installation où la neige n'affectera
pas l'unité. Si des chutes de neige transversales sont possibles,
s'assurer que l'échangeur de chaleur n'est pas affecté par la
neige (si nécessaire, construire un auvent latéral).
Unité extérieure pour pompe à chaleur air à eau
RRRQ011~016AAV1+Y1
