Utilice un tubo para el paso de los cables de
alimentación.
■
Asegúrese de que fuera de la unidad el cableado
eléctrico de bajo voltaje (por ej. para el control
remoto, entre unidades, etc.) y el cableado eléctrico
de alto voltaje no pasen cerca entre ellos y
manténgalos alejados a una distancia de al menos 50
mm. Su proximidad puede causas interferencias
eléctricas, mal funcionamiento y roturas.
■
Asegúrese de conectar el cableado de alimentación
al bloque de terminales de alimentación y fíjelo tal
como describe el capítulo "9.4. Precauciones para el
cableado de la alimentación eléctrica y el cableado
interno de la unidad" en la página 15.
■
El cableado entre unidades deberá fijarse como
describe el apartado "9.4. Precauciones para el
cableado de la alimentación eléctrica y el cableado
interno de la unidad" en la página 15.
• Fije el cableado con las abrazaderas de forma que
no entren en contacto con la tubería.
• Asegúrese de que el cableado y la tapa del cuadro
eléctrico no se peguen sobre la estructura y cierre
la tapa firmemente.
9.5. Especificaciones de los componentes de
cableado estándar
Para conectar la unidad deberá instalarse un circuito eléctrico
(consulte la tabla de más abajo). Este circuito debe estar protegido
con los dispositivos de seguridad requeridos, por ejemplo, un
interruptor principal, un fusible de acción retardada en cada fase y un
disyuntor diferencial de fugas a tierra.
Fase y frecuencia
Voltaje
Fusible de obra recomendado:
(a)
Amperaje mínimo del circuito
Sección de línea de transmisión
(b)
Tipo de cable
(a) Los valores indicados son valores máximos (para conocer los valores exactos,
consulte las especificaciones eléctricas relativas a la combinación con unidades
interiores).
(b) Sólo para los tubos protegidos, utilice H07RN-F si no se van a utilizar
tubos protegidos.
■
NOTA Seleccione un cable de alimentación eléctrica
que cumpla con las regulaciones locales y
nacionales pertinentes.
■
El tamaño del cableado deberá cumplir con las
regulaciones locales y nacionales pertinentes.
■
Las especificaciones del hilo dentro del cable de
alimentación y de la ramificación de cableado
cumple con la norma IEC60245.
■
El interruptor automático de fugas a tierra deberá
ser del tipo de alta velocidad, de 300 mA (<0,1 s).
■
Al conectar el cable de alimentación al bloque terminal de
alimentación, fije el cable con las abrazaderas como se muestra
en la figura 8.
Después de terminar los trabajos eléctricos, confirme que
cada pieza eléctrica y cada terminal dentro de la caja
eléctrica está conectado fijamente.
Sólo para modelos V1 : Equipamiento que cumple la normativa
(1)
EN/IEC 61000-3-12 .
(1) La Norma Técnica Europea/Internacional ajusta los límites para corrientes
armónicas generadas por un equipo conectado a los sistemas públicos de
bajo voltaje con corriente de entrada de >16 A y ≤75 A por fase.
RRRQ011~016AAV1+Y1
Unidad exterior para bomba de calor de aire-agua
4PW55782-1B
RRRQ_V1 RRRQ_Y1
1N~ 50 Hz 3N~ 50 Hz
220-240 V 380-415 V
32 A 16 A
27,5 A 14 A
2
0,75~1,25 mm
H05VV

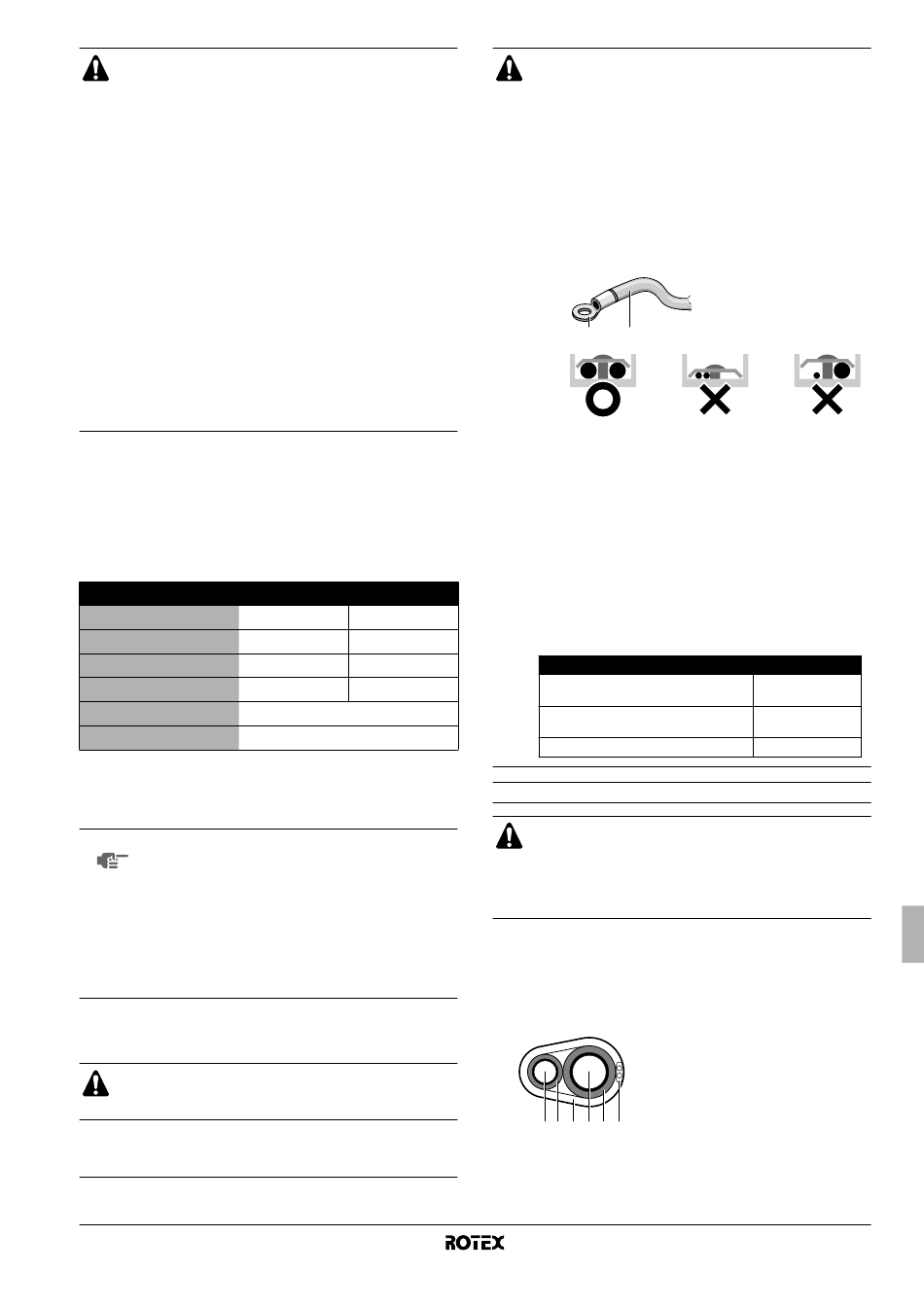

Precauciones durante la instalación del cableado de
alimentación
Utilice terminales de
conexiones al bloque terminal de alimentación.
Si no queda ninguno
instrucciones.
■
No conecte cableado de diferentes grados de grosor
al bloque terminal de alimentación. (Si los cables de
alimentación se desgastan pueden causar un
calentamiento fuera de lo normal.)
■
Para conectar el cableado del mismo grado de grosor,
siga los pasos de la siguiente figura.
1 2
■
Para instalar el cableado utilice el cable de alimenta-
ción designado y conéctelo fijamente, después
asegúrelo para impedir que se ejerza presión exterior
sobre el panel de terminales.
■
Utilice un destornillador adecuado para apretar los
tornillos de los terminales. Si el destornillador tiene
una boca demasiado pequeña, la cabeza del tornillo
se dañará y será imposible realizar un apriete
adecuado.
■
Si se aprietan demasiado los tornillos de los
terminales, pueden romperse.
■
Consulte la siguiente tabla para ver el par de apriete
necesario para los tornillos de terminal.
Par de apriete (N•m)
M5 (bloque terminal de
alimentación/cable de conexión a tierra)
M4 (cable apantallado de conexión a
tierra)
M3,5 (bloque de cableado de control)
Conexión de línea de campo: Cableado de control
Asegúrese de cumplir los límites que aparecen a
continuación. Si los cables unidad-unidad exceden estos
límites, puede tener lugar un mal funcionamiento de la
transmisión.
Longitud máxima del cableado: 300 m
Longitud total del cableado: 600 m
■
El cableado de las unidades interiores debe conectarse a los
terminales F1/F2 (interior-exterior) ubicados en la tarjeta de
circuito impreso de la unidad exterior.
■
Después de instalar los cables de interconexión dentro de la
unidad, fórrelos junto con la tubería de refrigerante utilizando
cinta de recubrimiento, como se muestra en la figura.
1
2
3
4
5
1 4 5 2 4 3
Para el cableado descrito arriba utilice siempre cables de vinilo
2
forrados de 0,75 a 1,25 mm o cables de 2 hilos.
presión redondos para las
libre, siga las siguientes
1 Terminal de presión
redondo
2 Cable de
alimentación
2,39~2,92
1,18~1,44
0,79~0,97
Tubería de líquido
Tubería de gas
Cableado de interconexión
Aislamiento
Cinta de recubrimiento
