6. P
RECAUCIONES CON LA TUBERÍA DE
REFRIGERANTE
■
No permita que ninguna sustancia que no sea el propio
refrigerante especificado, por ejemplo, aire, etc., penetre en el
circuito de refrigeración. Si hay alguna fuga de gas refrigerante
mientras se realizan los trabajos en la unidad, ventile bien la
habitación de inmediato.
■
Utilice el R410A sólo cuando añada refrigerante
Herramientas de instalación:
Asegúrese de utilizar las herramientas de instalación (por
ejemplo, el manguito de carga del colector de medición)
empleadas exclusivamente para las instalaciones de R410A
y que soportan la presión e impiden la mezcla de materias
extrañas (incluidos aceites minerales o humedad) dentro del
sistema.
Bomba de vacío:
Utilice una bomba de vacío de 2 fases con una válvula de
retención
Asegúrese de que el aceite de la bomba no fluya hacia el
sistema cuando la bomba no esté funcionando.
Utilice una bomba de vacío que pueda evacuar a –100,7 kPa
(5 Torr, –755 mm Hg).
■
Para impedir que la suciedad, líquido o polvo se introduzca en el
sistema de tuberías, aísle la tubería pinzándola o tapándola con
cinta adhesiva.
Periodo de instalación
Más de un mes
Menos de un mes
Al margen del periodo
Debe poner mucho cuidado al pasar tuberías de cobre a través
de las paredes.
■
Para el manejo de las válvulas de cierre, consulte el capítulo
"6.3. Instrucciones para el manejo de la válvula de cierre" en la
página 10.
■
Utilice sólo las tuercas abocardadas incluidas en la unidad. Si
se utilizan tuercas abocardadas diferentes puede producirse
una fuga de refrigerante.
■
Asegúrese de que la tubería de campo y las conexiones no
estén sujetas a tensiones.
■
Utilice un aislamiento ignífugo adecuado para las tuberías,
conforme a la normativa nacional vigente.
Manual de instalación
9

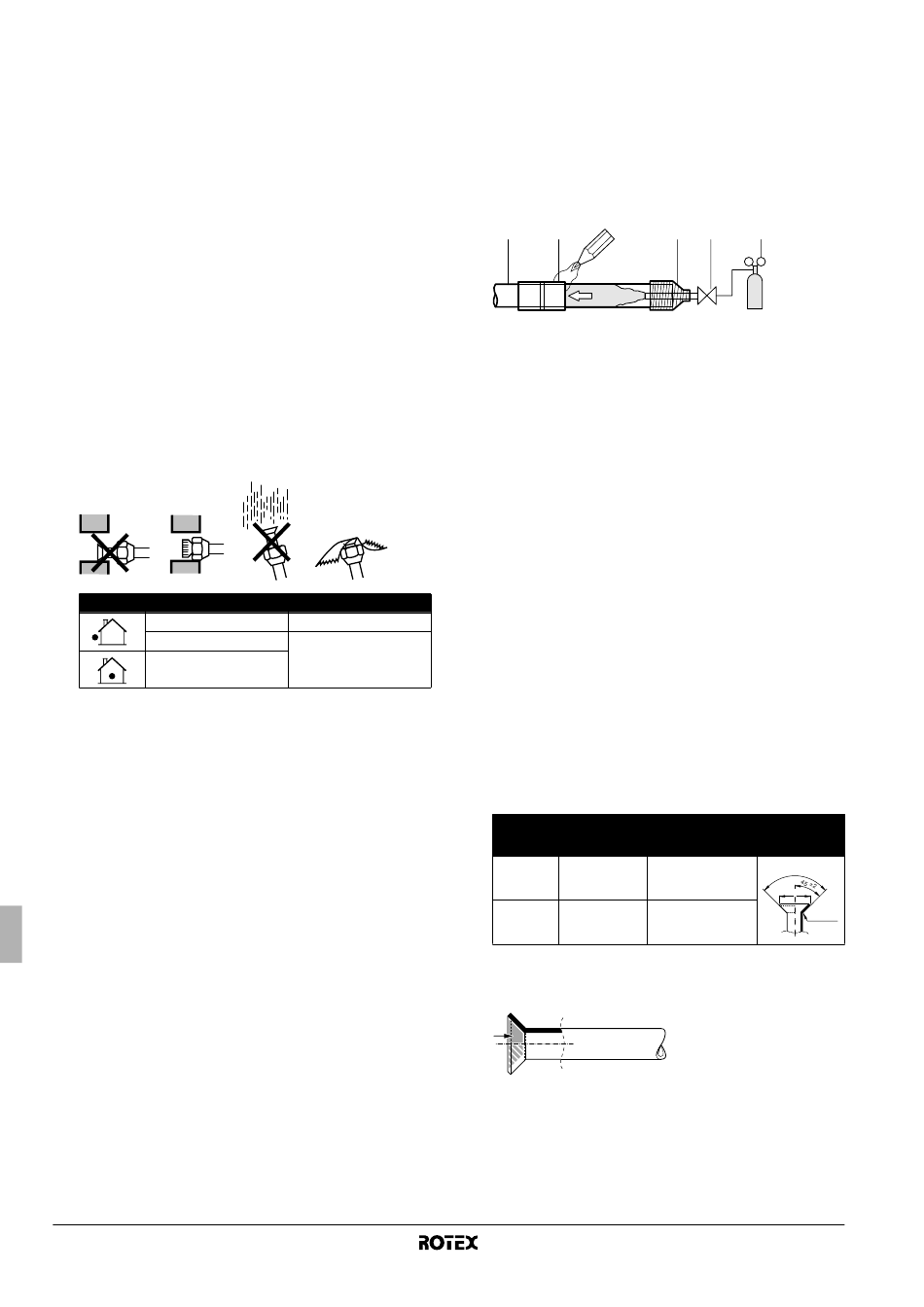

6.1. Instrucciones de soldadura

■
■
■
■
■
Método de protección
"Pinzar" el tubo
6.2. Instrucciones para la conexión abocardada
"Pinzar" el tubo o taparlo
■
con cinta adhesiva
■
■
■
■
Asegúrese de realizar un soplado interior con nitrógeno si
realiza soldaduras.
El soplado con nitrógeno de las tuberías evita la formación de
una gran película de óxido en su interior. La película de óxido
afecta negativamente a las válvulas y compresores del sistema
de refrigeración e impide su correcto funcionamiento.
La presión de nitrógeno debe ajustarse a 0,02 MPa (la
suficiente para que se pueda sentir sobre la piel) con una
válvula reductora de presión.
1 2
6
1 Tubería de refrigerante
2 Pieza a soldar
3 Cinta protectora
4 Válvula manual
5 Válvula reductora de presión
6 Nitrógeno
No utilice antioxidantes para soldar las uniones de la tubería.
Los residuos pueden atascar las tuberías y dañar el equipo.
No utilice fundente para soldar cobre con cobre en la tubería de
refrigerante. Utilice aleación cobre-fósforo (BCuP) como metal
de aportación, que no precisa fundente.
El fundente tiene un efecto muy perjudicial en las tuberías de
refrigerante. Por ejemplo, si se utiliza fundente con base de
cloro, causará corrosión de la tubería o, en particular, si el
fundente contiene flúor, dañará al aceite del refrigerante.
No deben reutilizarse los abocardados. Deberán efectuarse
unos nuevos para evitar fugas.
Utilice un cortatubos y un abocardador adecuados a la tubería
de refrigerante.
Utilice sólo las tuercas abocardadas recocidas incluidas en la
unidad. Si se utilizan tuercas abocardadas diferentes puede
producirse una fuga de refrigerante.
Por favor, consulte medidas de abocardado y par de apriete en
la tabla (un apriete excesivo hará que se parta el abocardado).
Tamaño de Par de apriete Dimensiones de
tubo (mm) (N•m) abocardado A (mm)
Ø9,5 33~39
Ø15,9 63~75
Cuando conecte la tuerca abocardada, recubra el abocardado
con aceite de éster o de éter por dentro y dé 3 o 4 vueltas a la
tuerca a mano antes de apretar firmemente.
Unidad exterior para bomba de calor de aire-agua
3 4 5
6
Forma del
abocardado
(mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
RRRQ011~016AAV1+Y1
