7.4. Voorzorgsmaatregelen bij het aansluiten van
lokale leidingen en de isolatie
■
Laat de lokale binnen- en buitenleidingen nooit in contact komen
met het klemmendeksel van de compressor.
Wanneer de leidingisolatie van de vloeistofzijde met het deksel
in contact komt, moet u de hoogte aanpassen zoals aangegeven
in de onderstaande afbeelding. Let er ook op dat de lokale
leidingen niet in contact komen met de bouten of buitenpanelen
van de compressor.
■
Als de buitenunit boven de binnenunit is geïnstalleerd, kan dit
het gevolg zijn:
Gecondenseerd water op de afsluitklep kan naar de binnenunit
lopen. Voorkom dit door de afsluiter in isolatiemateriaal in te
pakken.
■
Als de temperatuur hoger is dan 30°C en de relatieve vochtig-
heid meer dan 80% bedraagt, moet het isolatiemateriaal ten
minste 20 mm dik zijn om condensatie aan het oppervlak te
voorkomen.
■
Isoleer de lokale vloeistof- en gaszijdige leiding.
Blote leidingen kunnen condensatie of brandwonden
veroorzaken wanneer u ze aanraakt.
(De leiding aan de gaszijde kan temperaturen tot ongeveer
120°C bereiken; werk
hittebestendig is.)
1
2
3
Montagehandleiding
12
dus met isolatiemateriaal

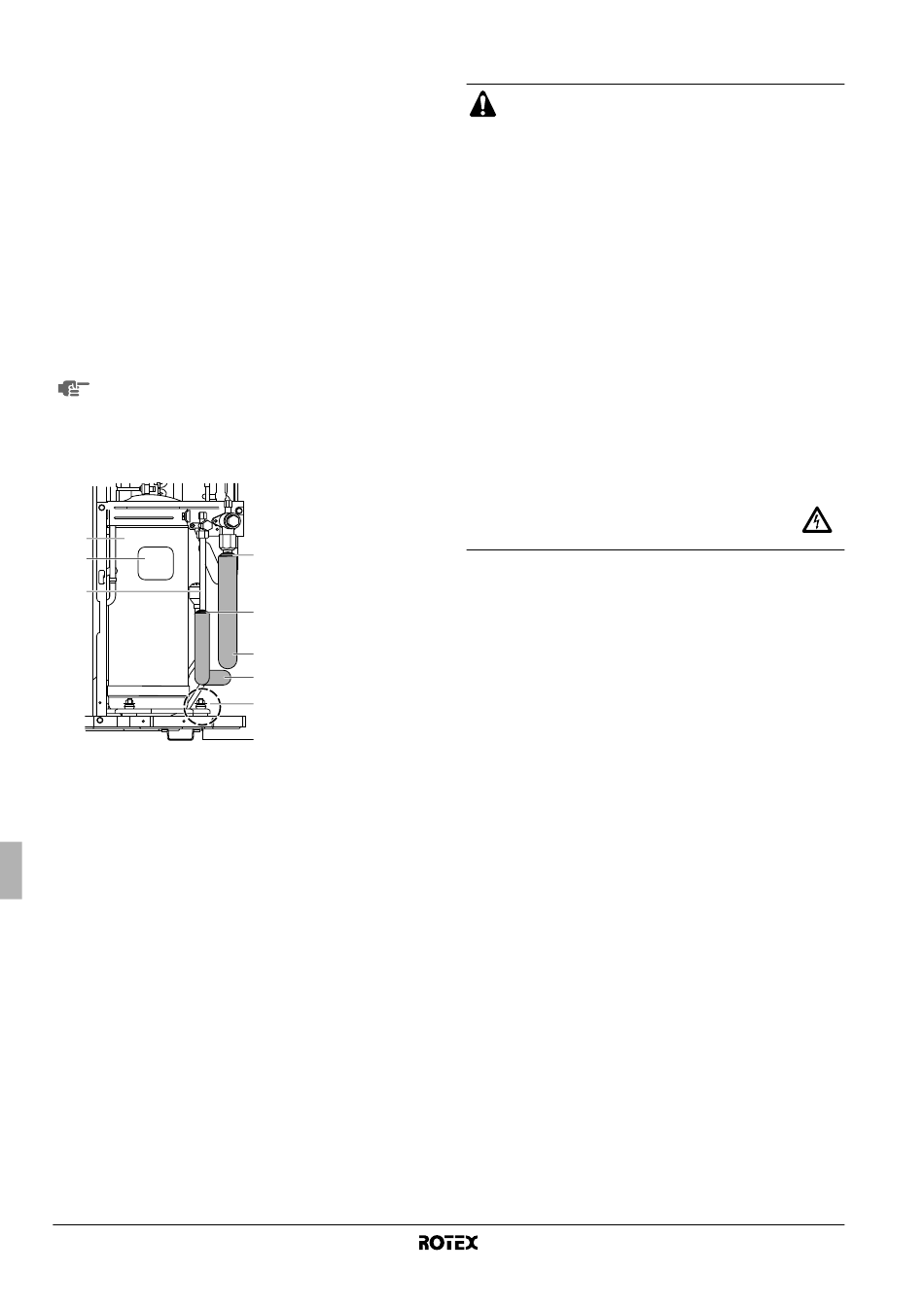

1 Compressor
4
2 Klemmendeksel
3 Lokale binnen- en
buitenleiding
4
4 Kurk, enz.
5 Isolatiemateriaal
(lokaal te voorzien)
5
6 Bouten
5
A Wees voorzichtig
met aansluitingen
6
van leidingen,
bouten en het
buitenpaneel
A
8. K
OELMIDDEL VULLEN
■
Wanneer
geopend voor servicewerkzaamheden aan de unit,
moet het koelmiddel worden behandeld en verwijderd
in overeenstemming met de relevante lokale en
nationale wetgeving.
■
Het systeem kan niet met koelmiddel worden gevuld
voordat de lokale bedrading is voltooid.
■
Er mag enkel koelmiddel worden gevuld nadat een
lekkagetest is uitgevoerd en het systeem is ontlucht
(zie hierboven).
■
Let op dat de maximum toegestane hoeveelheid niet
wordt overschreden. Anders bestaat gevaar voor een
vloeistofslag.
■
Wanneer u vult met een ongeschikte stof kan dit een
explosie of een ongeluk veroorzaken. Zorg er dus
altijd voor dat met het juiste koelmiddel (R410A) wordt
gevuld.
■
Koelmiddelvaten moeten langzaam worden geopend.
■
Draag
beschermende handschoenen en bescherm uw ogen.
■
Wanneer op de unit onderhoud wordt uitgevoerd
dat
waarbij
geopend, moet het koelmiddel conform de plaatselijke
voorschriften worden afgevoerd.
■
Wanneer de voeding is ingeschakeld, sluit
dan het voorpaneel als u van de unit
weggaat.
Voorkomen van een defecte compressor. Vul niet meer
koelmiddel bij dan voorgeschreven.
■
Deze buitenunit is in de fabriek gevuld met koelmiddel, maar
afhankelijk van de leidingdiameter en -lengte vereisen bepaalde
systemen een bijvulling van extra koelmiddel. Zie "Extra
hoeveelheid koelmiddel berekenen" op pagina 13.
■
Zie het naamplaatje van de unit in geval u koelmiddel moet
bijvullen. Op het naamplaatje staat het type van het koelmiddel
en de vereiste hoeveelheid aangegeven.
8.1. Belangrijke informatie over het gebruikte
koelmiddel
Dit product bevat gefluoreerde broeikasgassen die onder het Kyoto-
protocol vallen. Laat de gassen niet vrij in de atmosfeer.
Koelmiddeltype: R410A
(1)
GWP waarde: 1975
(1)
GWP = Global Warming Potential (globaal opwarmingspotentieel)
Schrijf met onuitwisbare inkt,
■ ➀ de hoeveelheid koelmiddel van het product gevuld in de
fabriek,
■ ➁ de lokaal bijgevulde extra hoeveelheid koelmiddel en
■ ➀+➁ de totale hoeveelheid koelmiddel
op het bij het product geleverde label over gefluoreerde broeikas-
gassen.
het koelmiddelsysteem moet
bij het vullen van koelmiddel
het koelmiddelsysteem moet
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
worden
altijd
worden
4PW55782-1B
