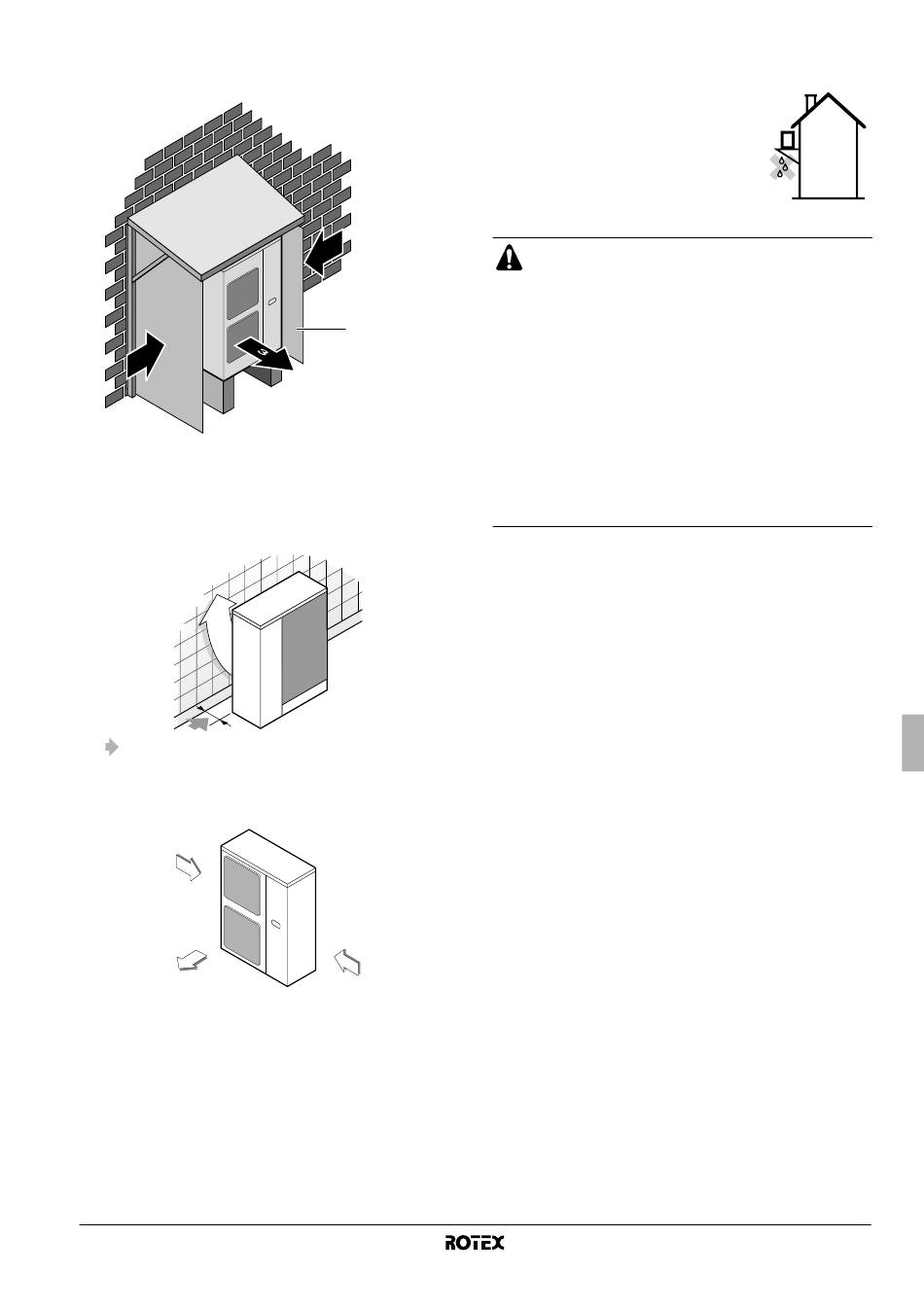

Installare un pannello deflettore sul lato aspirazione aria
dell'unità esterne e disporre il lato di uscita ad angolo retto con
la direzione del vento:
2
1 Pannello deflettore
2 Forte vento
3 Aria di scarico
■
Girare il lato di uscita dell'aria verso il muro dell'edificio, verso
una staccionata o una barriera frangivento.
Assicurarsi che vi sia spazio sufficiente per eseguire
l'installazione.
■
Disporre il lato di uscita con una angolazione corretta rispetto
alla direzione del vento.
Vento forte
Soffio d'aria
3 Predisporre un canale di drenaggio dell'acqua intorno alla base
per drenare l'acqua di scarico intorno all'unità (non di fornitura).
4 Se lo scarico dell'acqua dalla macchina è difficoltoso, sistemare
la macchina su basi di cemento, ecc. (l'altezza dei blocchi non
deve superare 150 mm).
5 Se si installa la macchina su un telaio, applicare una piastra
resistente all'acqua a max. 150 mm dal lato inferiore dell'unità,
al fine di evitare infiltrazioni d'acqua dal basso.
6 Quando si installa l'unità in un luogo soggetto a frequenti
nevicate, prestare particolare attenzione a collocare la base di
appoggio il più in alto possibile.
RRRQ011~016AAV1+Y1
Unità esterna per pompe di calore aria-acqua
4PW55782-1B
7
8
2
1
Vento forte
L'unità esterna potrebbe avere un corto circuito a seconda
dell'ambiente, quindi utilizzare le feritoie (non di fornitura).
Se l'unità viene montata in un telaio, si
consiglia di installare una
impermeabile (non di serie) (a una
distanza non superiore a 150 mm dal lato
inferiore dell'unità) o di utilizzare un kit di
drenaggio (fare riferimento alla tabella
delle combinazioni "Informazioni generali"
a pagina 1) per evitare che l'acqua di
scarico sgoccioli (vedere la figura).
L'apparecchiatura descritta nel presente manuale può
causare disturbi elettronici generati dall'energia di radio-
frequenza. L'apparecchiatura risponde alle specifiche
tecniche previste per offrire una ragionevole protezione
contro tale interferenza. Tuttavia, non è possibile garantire
che tale interferenza non si verifichi con installazioni
particolari.
Si raccomanda, quindi, di installare l'apparecchiatura e i
collegamenti elettrici ad una giusta distanza da apparecchi
stereo, computer, ecc... (Vedere la figura 2)
1 PC o radio
2 Unità interna
3 Unità esterna
In casi estremi si consiglia di mantenere una distanza di
3 m o più e di usare tubi protettivi usati per le condutture di
alimentazione e di trasmissione.
piastra
