4.2. Precauţii la instalare
■
Verificaţi soliditatea şi orizontalitatea terenului de instalare astfel
ca unitatea să nu producă vibraţie sau zgomot după instalare.
■

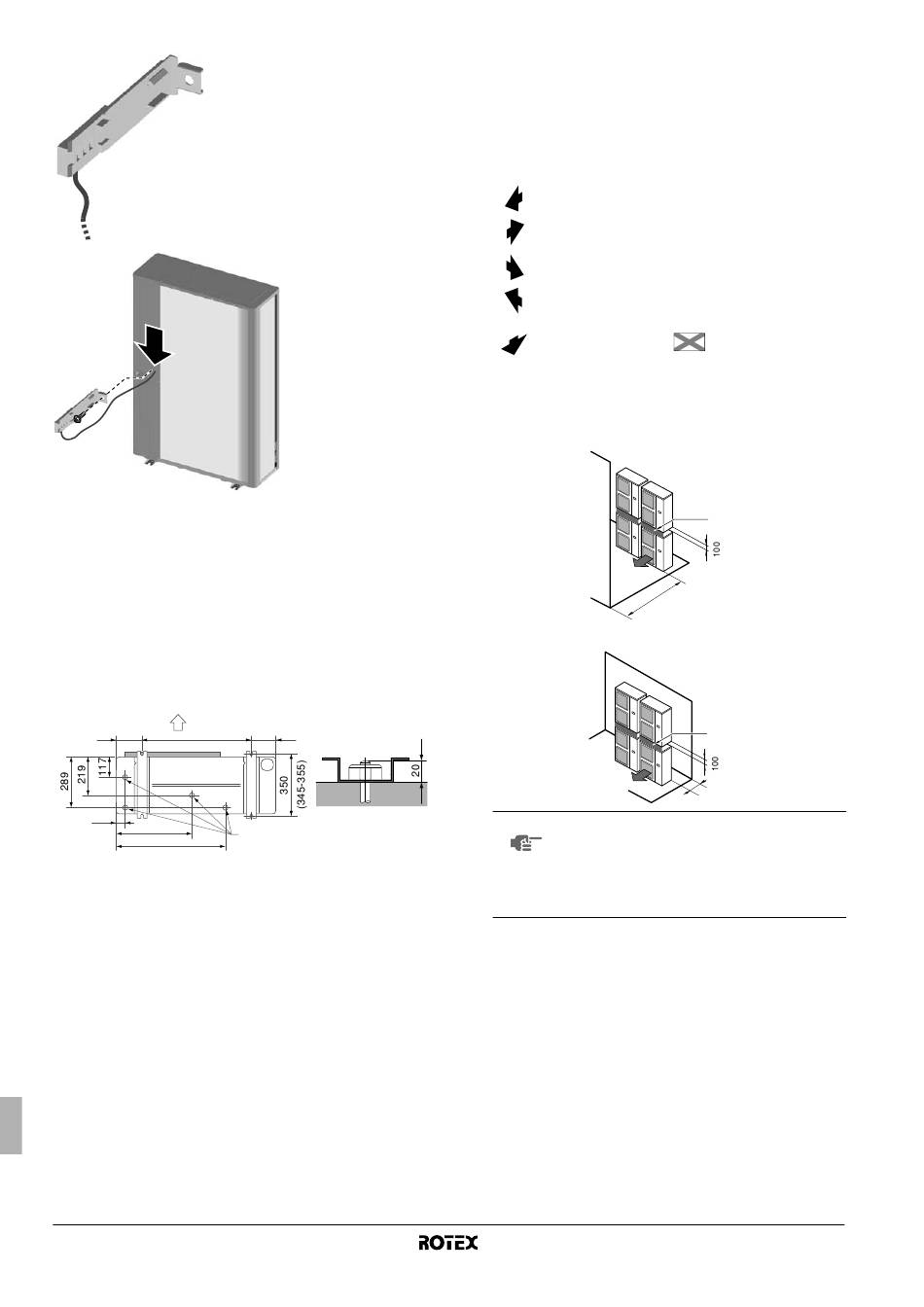

În conformitate cu schiţa fundaţiei din figură, fixaţi solid unitatea
cu şuruburile de fundaţie. (Pregătiţi patru seturi de şuruburi de
fundaţie M12 cu piuliţele şi şaibele respective, disponibile în
comerţ.)
■
Cel mai bine este să se înşurubeze şuruburile de fundaţie până
ce partea vizibilă are lungimea de 20 mm de la suprafaţa
fundaţiei.
A
140 620
B
47
423
614
A Partea de evacuare
B Vedere de jos (mm)
C Orificiu de scurgere
Manual de instalare
6
140
C
4.3. Dimensiuni şi spaţiu pentru deservire
■
Direcţia orificiului de evacuare a tubulaturii de legătură în
instalaţia prezentată în figura 4 este spre în faţă sau în jos.
Unitatea de măsură este în mm.
■
Când scoateţi tubulatura în spate, asiguraţi un spaţiu de
≥250 mm pe partea dreaptă a unităţii.
(A) În cazul instalării nesuprapuse (A se vedea figura 4)
Obstacol la faţa de
aspiraţie
Obstacol la faţa de
evacuare
Obstacol la stânga
Obstacol la dreapta
Obstacol de-asupra
✓
Există un obstacol
(B) În cazul instalării suprapuse
1. În cazul existenţei unor obstacole în dreptul feţei de evacuare.
2. În cazul existenţei unor obstacole în dreptul prizei de aer.
■
NOTĂ Nu suprapuneţi mai mult de o unitate.
■
Sunt necesari circa 100 mm pentru pozarea
tubului de scurgere al unităţii exterioare
superioare.
■
Etanşaţi porţiunea A astfel încât aerul din
evacuare să nu poată ieşi.
Unitate exterioară pentru pompă termică aer la apă
1 În aceste cazuri,
închideţi fundul şasiului
instalaţiei pentru a
preveni ocolirea aerului
evacuat
2 În aceste cazuri, pot fi
instalate doar 2 unităţi.
3 In aceste cazuri, nu sunt
limitări pentru înălţimea
L1.
Această situaţie nu este
permisă
A
≥1000
A
≥300
RRRQ011~016AAV1+Y1
4PW55782-1B
