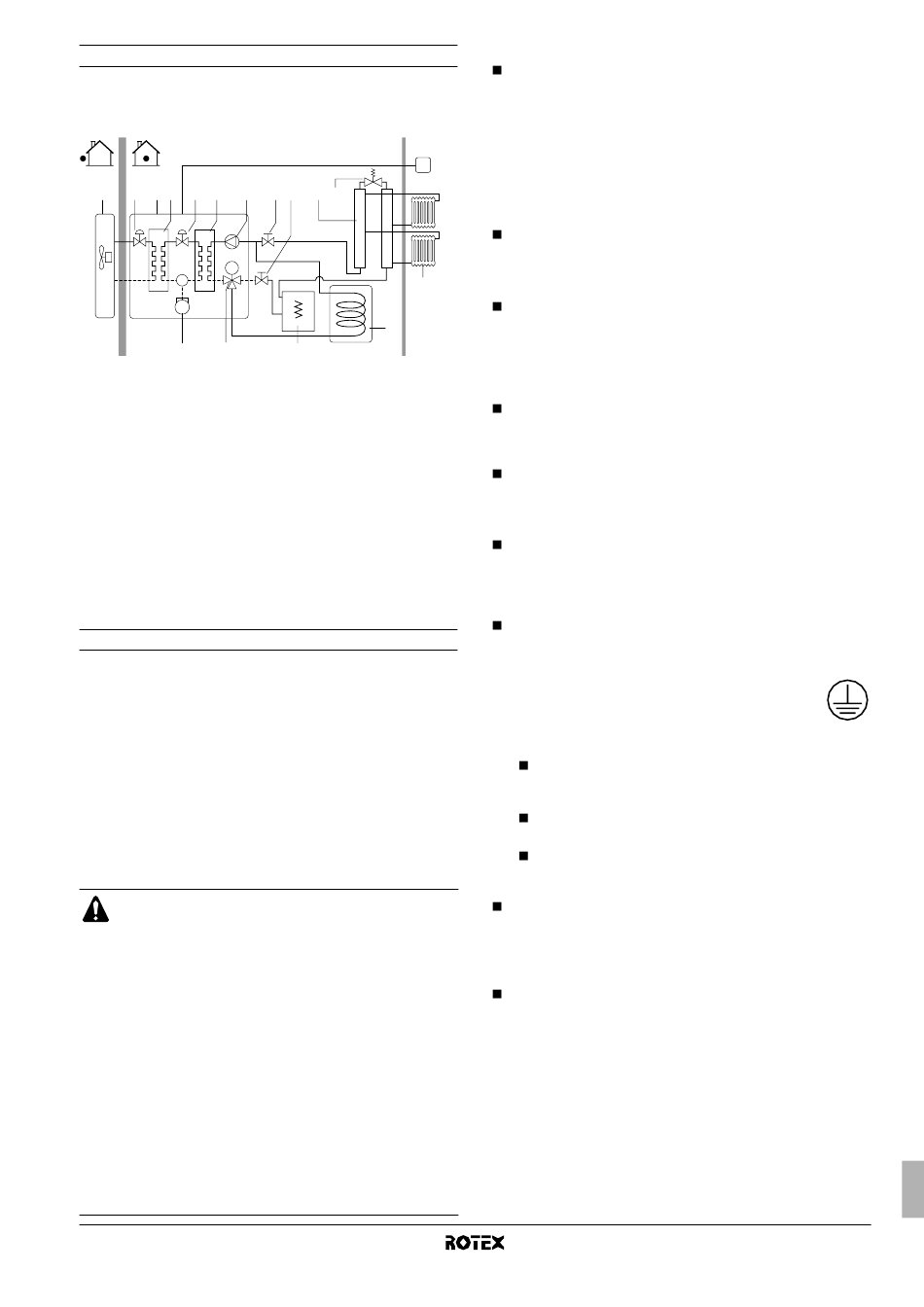

Configurarea generală a sistemului
Kit-ul încălzitor se instalează în serie cu ieşirea apei de încălzire a
spaţiului a aparatului interior RKHBRD, aşa cum este ilustrat în figura
de mai jos.
1 12 2 3 12 4 6
M
5 8
1 Aparat exterior
2 Aparat interior
3 Schimbător de căldură pentru
refrigerant
4 Schimbător de căldură cu apă
5 Compresor
6 Pompă
7 Robinet de închidere
8 Valvă cu motor, cu 3 căi
(opţional)
9 Rezervor rezidenţial de apă
caldă (opţional)

Accesorii

Accesoriile furnizate cu kit-ul încălzitor
Vezi figura 1.
1 Manual de instalare şi utilizare
2 Garnitură de etanşare cablu - mică
3 Garnitură de etanşare cablu - mare
Consideraţii privind siguranţa
Măsurile de precauţie enumerate aici sunt împărţite în următoarele
patru tipuri. Toate acoperă subiecte foarte importante, aşa că trebuie
să le respectaţi cu stricteţe.
Semnificaţia simbolurilor PERICOL, AVERTISMENT, ATENŢIE şi
NOTĂ.
PERICOL
Indică o situaţie iminentă periculoasă care, dacă nu este
evitată, va avea drept rezultat decesul sau accidentarea
gravă.
AVERTISMENT
Indică o situaţie potenţial periculoasă care, dacă nu este
evitată, poate avea
accidentarea gravă.
ATENŢIE
Indică o situaţie potenţial periculoasă care, dacă nu este
evitată, poate avea drept rezultat accidentarea uşoară sau
moderată. Poate fi folosit pentru a alerta cu privire la
practicile nesigure.
NOTĂ
Indică situaţiile care pot avea drept rezultat exclusiv
accidente soldate cu pagube la nivelul echipamentului sau
proprietăţii.
RKBUHAA6V3+W1
Kit încălzitor pentru sistemul de pompă de căldură aer-apă
4PW58904-1
A B
C1
7 7 10 13
11
9
14
10 Colector (existent la
faţa locului)
11 Radiator (existent la
faţa locului)
12 Valvă electronică de
destindere
13 Valvă de bypass
(existentă la faţa
locului)
14 Kit încălzitor
C1 Telecomandă
A Locaţie de instalare
B Camera de zi
drept rezultat decesul sau
Pericol
Deconectaţi alimentarea electrică înainte de a scoate panoul de
service sau de a efectua conexiuni sau de a atinge
componentele electrice.
Pentru a evita electrocutarea, asiguraţi-vă că aţi deconectat
alimentarea electrică în urmă cu 1 minut sau mai mult înainte de
a servisa componentele electrice. Chiar şi după 1 minut,
măsuraţi întotdeauna tensiunea la bornele condensatorilor
electrici ai circuitului principal sau componentelor electrice
înainte de a le atinge, asigurându-vă că tensiunea la nivelul lor
este de 50 V c.c. sau mai mică.
Când panoul de service este demontat, componentele aflate
sub tensiune pot fi atinse cu uşurinţă din greşeală.
Nu lăsaţi niciodată kit-ul încălzitor nesupravegheat în timpul
instalării sau servisării, cu panoul de service demontat.
Nu atingeţi componentele interne în timpul şi imediat după
operare.
Mâinile dvs. pot suferi arsuri dacă atingeţi componentele
interne. Pentru a evita accidentarea, lăsaţi componentele
interne să revină la temperatura normală sau, dacă trebuie să le
atingeţi, purtaţi mănuşi de protecţie adecvate.
Nu atingeţi comutatoarele cu mâinile ude. Atingerea unui
comutator cu mâna udă poate cauza electrocutarea.
Avertisment
Rupeţi şi aruncaţi materialele plastice folosite la ambalaj, astfel
încât copiii să nu se joace cu ele.
Copiii care se joacă cu pungi din plastic sunt în pericol de
moarte prin sufocare.
Eliminaţi în condiţii de siguranţă materialele de ambalaj.
Materialele de ambalaj, cum ar fi cuiele sau ale componente
metalice sau din lemn pot cauza înţepături sau alte accidente.
Atenţie
Împământaţi kit-ul încălzitor.
Rezistenţa de împământare trebuie să corespundă legislaţiei şi
reglementărilor locale.
Asiguraţi-vă că aţi realizat
împământaţi kit-ul încălzitor la o conductă de utilităţi, la
un amortizor de supratensiune sau la o linie de
împământare telefonică. Împământarea incompletă
poate cauza electrocutarea.
Conducta de gaz.
Dacă există pierderi de gaz se pot produce incendii sau
explozii.
Conducta de apă.
Tubulaturile din vinil dur nu sunt împământări eficiente.
Paratrăsnet sau fir de împământare telefonic.
Potenţialul electric poate creşte anormal dacă împământarea
este lovită de trăsnet.
Instalaţi firul de curent la cel puţin 1 m distanţă faţă de
televizoare sau radiouri, pentru a preveni interferenţele şi
zgomotul de imagine.
(În funcţie de undele radio, este posibil ca o distanţă de 1 m să
nu fie suficientă pentru eliminarea zgomotului.)
Nu spălaţi kit-ul încălzitor. Faptul poate cauza electrocutarea
sau incendii.
împământarea. Nu
