Accesorii
Accesorii furnizate cu această unitate
(A se vedea figura 1)
1
Manual de instalare
2
Manual de exploatare
3
Foaie de instrucţiuni pentru dezambalare
4
Schemă de conexiuni
5
Setul interfeţei utilizatorului (telecomandă, 4 şuruburi de fixare,
2 fişe)
6
Şuruburile de fixare a plăcii superioare
7
Şuruburile de fixare a plăcii de izolaţie fonică de fund
8
Garnitură (mică)
9
Garnitură (mare)
10
Izolaţia plăcii superioare
11
Set pentru ridicarea unităţii (2 plăci, 3 şuruburi)
12
Set de racorduri pentru tubulatura agentului frigorific (4 piese
de tubulatură, 2 şuruburi, 2 brăţări)

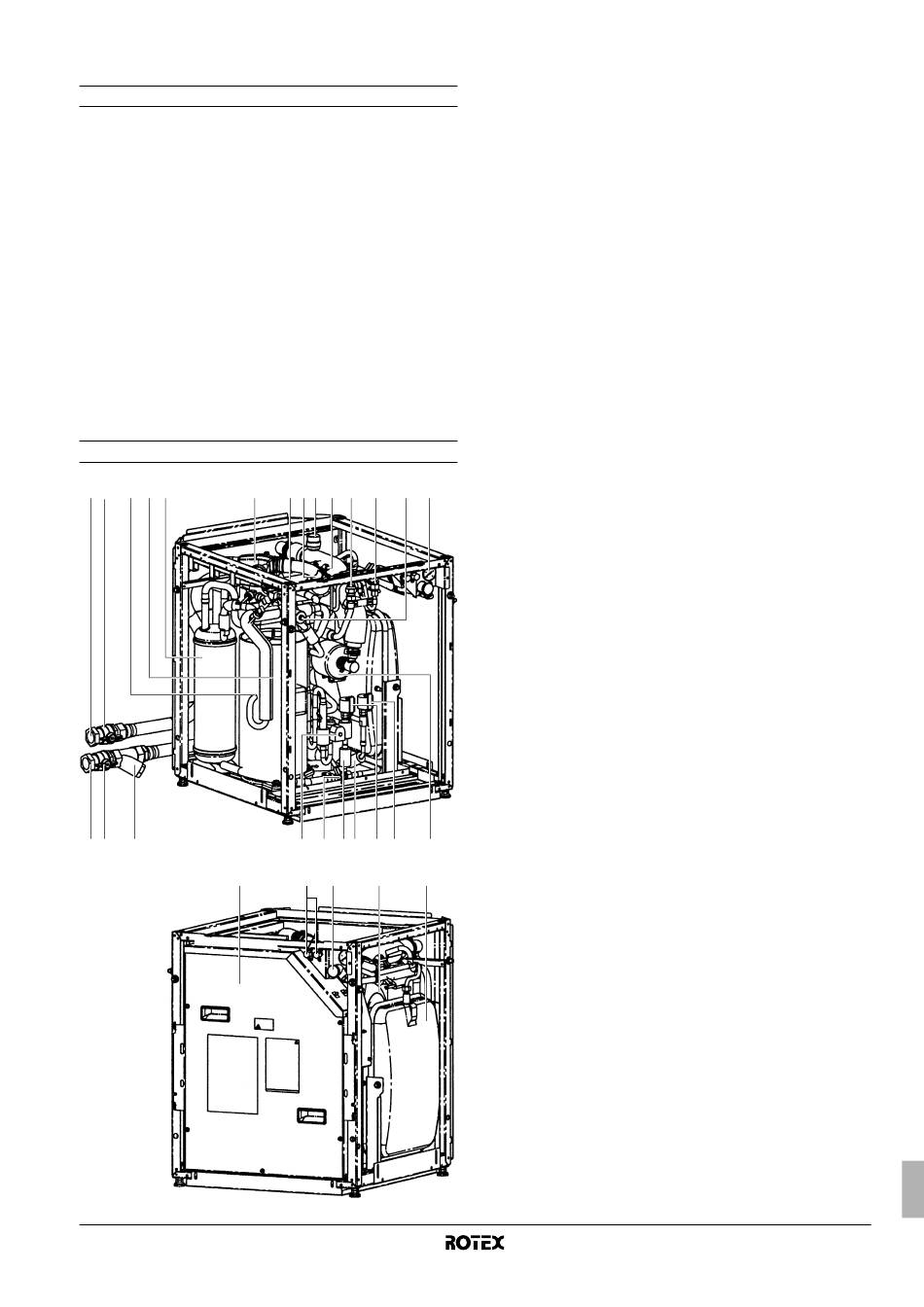

Prezentarea unităţii interioare
Componente principale
9 7
17
2
18
19
8
7
11
3
RKHBRD011~016AAV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW55786-1
4
2
1
22
6
5
20
13
21 10
2 2
23
23
14
16
15
2
12
1.
Ventilul de purjare a aerului
Aerul rămas în circuitul de apă va fi îndepărtat automat prin
ventilul de purjare a aerului.
2.
Senzori de temperatură (termistoare)
Senzorii de temperatură determină temperatura apei şi a
agentului frigorific în diferite puncte ale circuitului.
3.
Cutie de distribuţie
Cutia de distribuţie conţine principalele componente electronice
şi electrice ale unităţii interioare.
4.
Schimbătoare de căldură
5.
Racordul agentului frigorific lichid R410A
6.
Racordul agentului frigorific gaz R410A
7.
Ventile de închidere
Ventilele de închidere de pe racordul admisiei apei şi racordul
evacuării apei permit izolarea părţii circuitului de apă al unităţii
interioare de partea circuitului de apă rezidenţial. Aceasta
uşurează golirea şi înlocuirea filtrului unităţii interioare.
8.
Racordul admisiei apei
9.
Racordul evacuării apei
10. Ventil de evacuare
11. Filtru de apă
Filtrul de apă îndepărtează murdăria din apă pentru a preveni
deteriorarea pompei sau blocarea evaporatorului. Filtrul de apă
trebuie curăţat în mod regulat. Vezi "Activităţi de întreţinere" la
pagina 31.
12. Vas de destindere (12 l)
Ventilul de golire a vasului de destindere permite evacuarea
apei rămase în vasul de destindere după evacuarea prin
ventilele de golire.
13. Manometru
Manometrul permite citirea presiunii apei din circuitul de apă.
14. Pompă
Pompa recirculă apa în circuitul de apă.
15. Supapă de siguranţă
Supapa de siguranţă previne creşterea excesivă a presiunii apei
în circuitul de apă, deschizându-se la 3 bar şi eliminând puţină
apă.
16. Ştuţuri de service R134a
17. Compresor
18. Acumulator
19. Ventil cu 3 căi
Ventilul cu 3 căi cu servomotor controlează dacă evacuarea apei
este utilizată pentru încălzirea spaţiului sau la rezervorul de apă
menajeră caldă.
20. Ventil cu 4 căi
21. Ventil cu 2 căi
22. Întrerupere termică
23. Ventil electronic de destindere
Manual de instalare
6
