Conexión de la alimentación del calefactor auxiliar
Requisitos del circuito de fuerza y del cableado
■
Asegúrese de utilizar un circuito de alimentación
independiente para el calefactor auxiliar. nunca utilice
una fuente de energía eléctrica compartida con otro
aparato.
■
Utilice un circuito de alimentación independiente y
siempre el mismo para la unidad exterior, la unidad
interior, el calefactor auxiliar y la resistencia eléctrica
(depósito de agua caliente sanitaria).
Este circuito de alimentación deberá estar protegido mediante los
dispositivos de seguridad requeridos de conformidad con la
normativa local y nacional vigente.
Seleccione un cable de alimentación eléctrica que cumpla con las
normativas locales y nacionales pertinentes. Para saber cuál es la
corriente de funcionamiento máxima para el calefactor auxiliar
consulte la siguiente tabla.
(1) (2)
Capacidad
del calefactor
Modelo de unidad interior de seguridad
RKHB*016AB3V3 3 kW
(a) (b)
RKHB*016AB6V3 6 kW
RKHB*016AB6WN 6 kW
RKHB*016AB9WN 9 kW
(a) Equipamiento que cumple la normativa EN/IEC 61000-3-12
(b) Este equipo cumple con las normativas EN/IEC 61000-3-11
impedancia del sistema Z sea menor o igual a Z
sys
entre el suministro del usuario y el sistema público. Es responsabilidad del
instalador o usuario del equipo asegurar mediante una consulta con la compañía
que opera la red de distribución si fuera necesario para saber si el equipo está
conectado únicamente a un suministro con una impedancia Z
Z .
max
Procedimiento

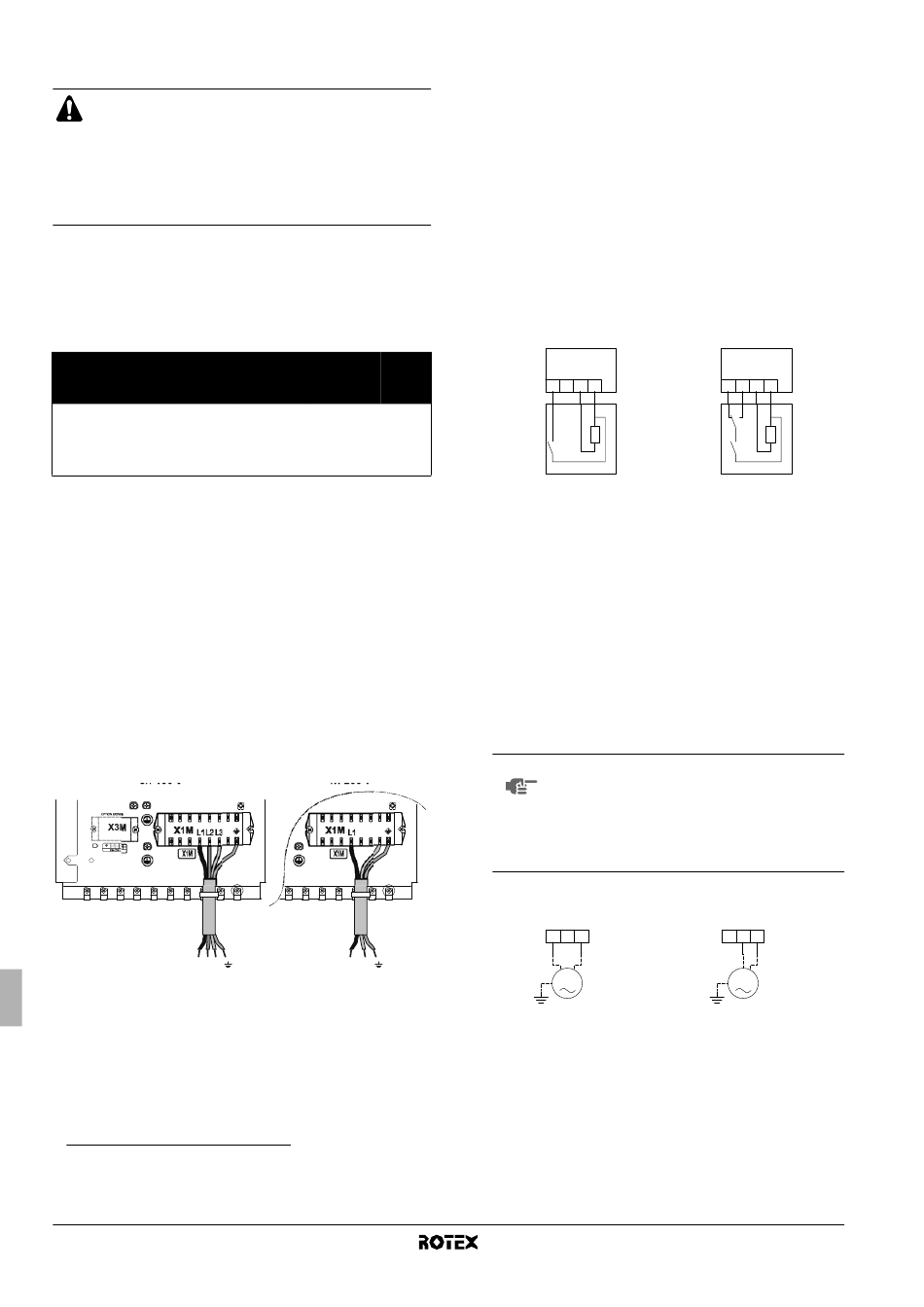

1 Tomando el cable adecuado conecte el circuito de alimentación
al interruptor automático o disyuntor principal tal y como se
indica en el diagrama de cableado y en la siguiente ilustración.
2 Conecte el conductor de tierra (amarillo/verde) al tornillo de
tierra del terminal X1M.
3 Fije el cable mediante los sujetacables a sus dispositivos de
sujeción para garantizar el alivio de tracción.
Nota: sólo se muestra el cableado de obra relevante.
3x 400 V
N
L1 L2 L3
(1) La Norma Técnica Europea/Internacional ajusta los límites para corrientes
armónicas generadas por un equipo conectado a los sistemas públicos de bajo
voltaje con corriente de entrada de >16 A y ≤75 A por fase.
(2) La Norma Técnica Europea/Internacional ajusta los límites para los cambios en
la tensión, fluctuaciones y oscilaciones en la tensión en redes eléctricas públicas
de baja tensión para equipos con una corriente nominal de ≤75 A.
Manual de instalación
14
Tensión
nominal del Corriente
calefactor de máxima de
Z (Ω)
seguridad funcionamiento
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
siempre que la
en el punto de conexión
max
menor o igual a
sys
1x 230 V
N
L1 N
Conexión del cable del termostato
La conexión del cable del termostato depende de la instalación.
Consulte también "Ejemplos de aplicación típica" en la página 3 y
"Configuración de la instalación del termostato de la habitación" en la
página 16 para obtener más información y ver más opciones de
configuración para el funcionamiento de la bomba funcione en
combinación con un termostato de habitación.
Requisitos del termostato
■
Alimentación eléctrica: 230 V CA o funcionamiento mediante
una batería
■
Tensión de contacto: 230 V.
Procedimiento
1 Conecte el cable del termostato a los terminales adecuados tal
y como se muestra en el diagrama de cableado.
Termostato de sólo calefacción
X2M
H C L N
1 2 3 4
th
2 Fije el cable mediante los sujetacables a sus dispositivos de
sujeción para garantizar el alivio de tracción.
3 Ajuste el interruptor DIP SS2-3 de la tarjeta de circuito impreso
en ON. Consulte "Configuración de la instalación del termostato
de la habitación" en la página 16 para obtener más información.
Conexión de los cables de control de la válvula
Requisitos de la válvula
■
Alimentación eléctrica: 230 V CA
■
Corriente máxima de funcionamiento: 100 mA
Cableado de la válvula de 2 vías
1 Utilizando el cable adecuado conecte el cable de control de la
válvula al terminal X2M, tal y como se indica en el diagrama de
cableado.
El cableado es diferente para una válvula normal-
NOTA
mente cerrada (NC) que para una válvula
normalmente
conectarse a los números correctos de terminal
tal y como aparece especificado en el diagrama
de cableado y las ilustraciones que aparecen a
continuación.
Válvula de 2 vías
normalmente cerrada (NC)
X2M 5 6 7
M
NC
2 Fije el cable o los cables mediante los sujetacables a sus
dispositivos de sujeción para garantizar el alivio de tracción.
Unidad interior para bomba de calor de aire-agua
Termostato de
calefacción/refrigeración
X2M
H C L N
1 2 3 4
H C
th
abierta (NO). Asegúrese de
Válvula de 2 vías
normalmente abierta (NO)
X2M 5 6 7
M
NO
