LET OP Volgens de nationale toepassing van de EU-regel-
geving over bepaalde gefluoreerde broeikasgassen
kan het vereist zijn om de informatie op de unit te
voorzien in de officiële nationale taal. Daarvoor wordt
bij de unit een bijkomend meertalig label over
gefluoreerde broeikasgassen geleverd.
Op de achterzijde van dat label vindt u de
kleefinstructies.
Voorkomen van een defecte compressor. Vul niet meer
koelmiddel bij dan voorgeschreven.
Deze buitenunit is in de fabriek gevuld met koelmiddel, maar
afhankelijk van de leidingdiameter en -lengte vereisen bepaalde
systemen een bijvulling van extra koelmiddel.
Koelmiddel bijvullen
Zie het naamplaatje van de unit in geval u koelmiddel moet bijvullen.
Op het naamplaatje staat het type van het koelmiddel en de vereiste
hoeveelheid aangegeven.
Extra koelmiddel vullen
Als de totale koelleidinglengte meer dan 10 m bedraagt, vult u 20 g
koelmiddel (R410A) bij per extra meter leiding.
Bereken het gewicht aan koelmiddel dat moet worden bijgevuld en
noteer dit op de servicesticker op de achterkant van het
afsluiterdeksel.
Voorzorgsmaatregelen bij het vullen met R410A
Vul de voorgeschreven hoeveelheid koelmiddel bij in vloeibare
toestand in de vloeistofleiding.
Aangezien dit koelmiddel een gemengd koelmiddel is, kan de
samenstelling van het koelmiddel veranderen en de normale
werking onmogelijk worden wanneer u koelmiddel in gasvorm
bijvult.
Controleer vóór het vullen of de koelmiddelfles is uitgerust met
een hevelbuis (op de fles moet "liquid filling siphon attached" -
met hevelbuis - of iets dergelijks staan).

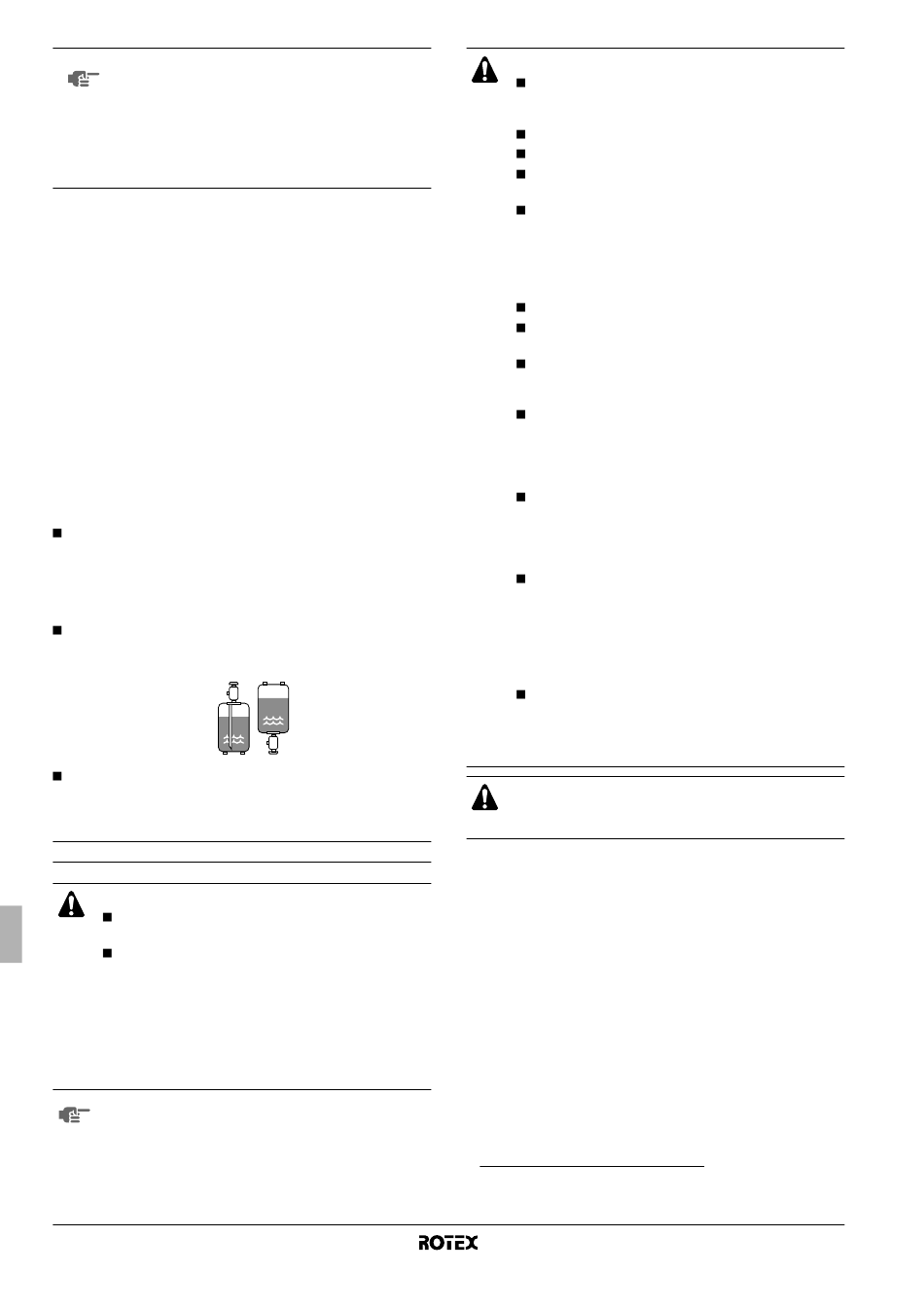

Vul vloeibaar koelmiddel
bij met de fles rechtop.
Gebruik gereedschap dat alleen voor R410A wordt gebruikt voor
de vereiste drukweerstand en om te voorkomen dat vreemde
materialen in het systeem worden ingebracht.

Bedrading

GEVAAR
Alle voedingscircuits moeten zijn onderbroken voordat
u aan de klemmen begint te werken.
Hoogspanning
Om elektrische schokken te voorkomen moet u de
voeding 1 minuut of langer onderbreken voordat u
service uitvoert aan elektrische onderdelen. Meet
zelfs na 1 minuut altijd nog de spanning aan de
klemmen van condensators van het hoofdcircuit of
elektrische onderdelen, en controleer dat deze
spanning niet meer dan DC 50 V bedraagt voordat u
ze aanraakt.
Informatie voor personen die instaan voor de
elektrische bedrading:
Gebruik de unit niet alvorens de koelmiddelleidingen
compleet zijn. (Wanneer u de unit gebruikt voor de
leidingen klaar zijn, kan de compressor beschadigd
worden.)
Montagehandleiding
8
Vul vloeibaar koelmiddel
bij met de fles
ondersteboven.
Apparatuur conform met EN/IEC 61000-3-12
WAARSCHUWING
Alle door derden geleverde onderdelen en elektrische
constructies moeten voldoen aan de van toepassing
zijnde plaatselijke en nationale voorschriften.
Werk alleen met koperdraad.
Gebundelde kabels nooit in een unit persen.
Bevestig de kabels zo, dat ze de leidingen niet
aanraken (met name aan de hogedrukkant).
Bevestig de elektrische bedrading met kabelbinders
zoals aangegeven op de onderstaande afbeelding
zodat de bedrading niet in contact komt met de
leidingen, vooral aan de hogedrukzijde.
Zorg dat er geen externe druk wordt uitgeoefend op
de klemaansluitingen.
Installeer altijd de vereiste zekeringen.
Een erkend elektricien moet instaan voor de volledige
bedrading.
Kies de voedingskabel
overeenkomstig de desbetreffende lokale en nationale
voorschriften.
Gebruik geen afgetakte draden, gevlochten geleiders
(zie voorzichtig 1 in "Belangrijke opmerkingen" op
pagina 9), verlengsnoeren of aansluitingen van een
stervormig systeem,
elektrische schokken of brand kunnen veroorzaken.
Gebruik geen lokaal
onderdelen binnenin het product en tak de leiding niet
af voor het verwarmingslint,
klemmenblok. Anders kan dit elektrische schokken of
brand veroorzaken.
Installeer een aardlekschakelaar. Anders bestaat het
gevaar dat iemand een elektrische schok krijgt.
Deze unit bevat een inverter, m.a.w. er moet een
aardlekschakelaar worden gebruikt die geschikt is
voor elektrische ruis met hoge frequenties, om
storingen aan de
voorkomen.)
Een hoofdschakelaar of een andere manier om te
onderbreken, met een contactscheiding in alle polen,
moet voorzien zijn in de vaste bedrading in
overeenstemming met de toepasselijke lokale en
nationale wetgeving.
GEVAAR
Schakel de hoofdschakelaar niet IN alvorens alles is
voltooid.
(1) Europese/Internationale Technische Norm die de beperkingen vastlegt
voor harmonische stromen geproduceerd door apparatuur die is aan-
gesloten op openbare laagspanningssystemen met een ingangsstroom
>16 A en ≤75 A per fase.
Buitenunit voor lucht-water-warmtepomp
en stroomonderbreker
omdat ze oververhitting,
aangekochte elektrische
enz. van het
aardlekschakelaar zelf te
(1)
RRHQ+RRLQ006~008BAV3
