3 À propos du carton
▪ Toutes les combinaisons d'unités intérieures avec cette unité
extérieure ne peuvent pas bénéficier des avantages de la "NF
PAC". Pour trouver les combinaisons exactes répondant à cette
marque, reportez-vous à la documentation commerciale (site
internet http://www.rotex.de) ou contacter votre revendeur local.

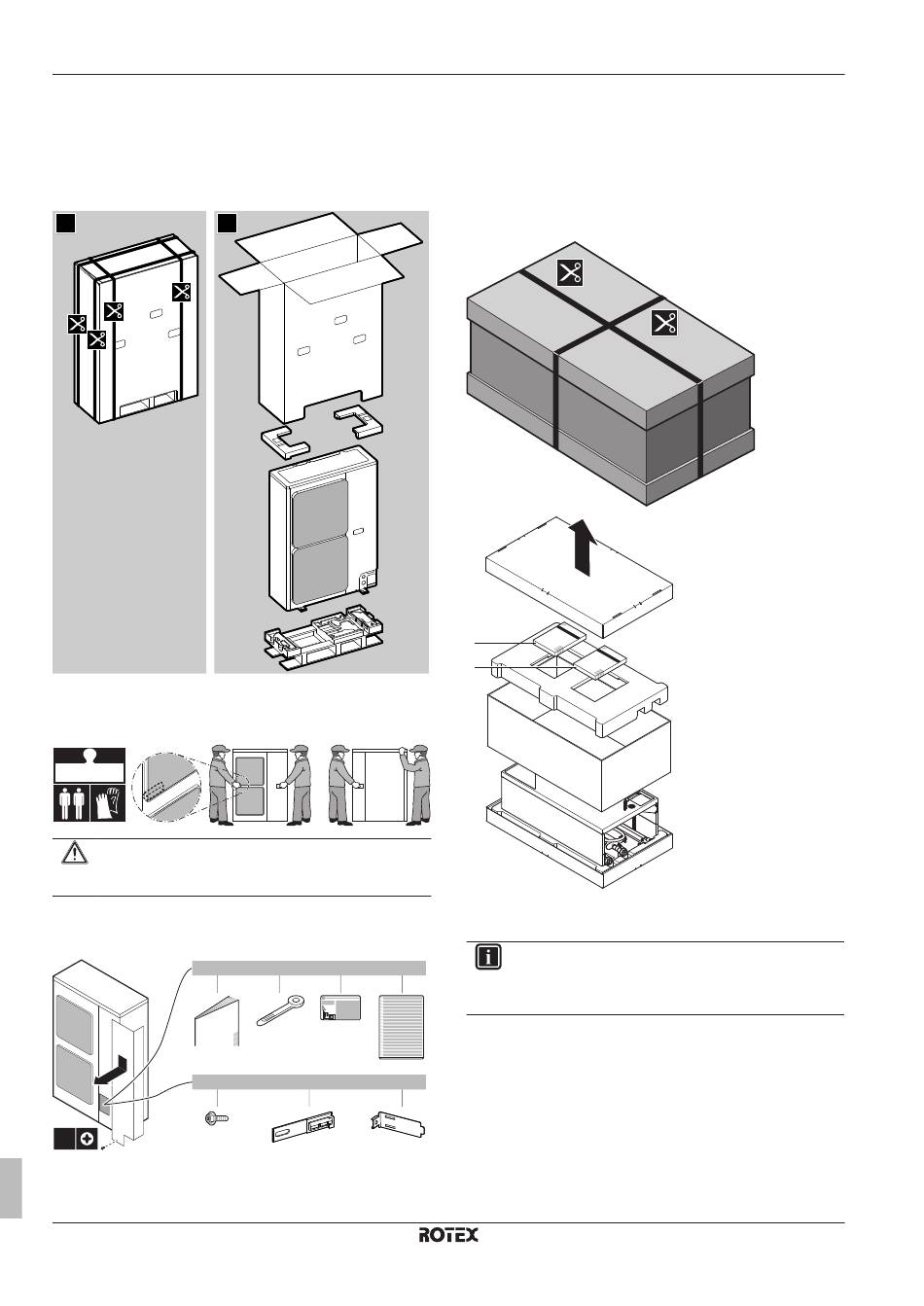

3.2.1 Pour déballer l'unité extérieure
1 2
3.2.2 Pour manipuler l'unité extérieure
Portez l'unité lentement comme illustré:
102~114 kg
ATTENTION
Pour éviter des blessures, ne touchez PAS l'entrée d'air ou
les ailettes en aluminium de l'unité.
3.2.3 Retrait des accessoires de l'unité
extérieure
a
1×
2
e
1×
1× 1
a Manuel d'installation de l'unité extérieure
b Attache-câble
c Étiquette concernant les gaz fluorés à effet de serre
Guide de référence installateur
8
b c d
2× 1× 1×
f g
1× 1×
d Étiquette multilingue concernant les gaz fluorés à effet de
serre
e Vis
f Plaque de fixation de la thermistance (pièce de rechange)
g Fixation de la thermistance
3.3 Unité intérieure
3.3.1 Déballage de l'unité intérieure
a
a
a Consignes de sécurité générales, manuel d'installation de
l'unité intérieure, manuel d'utilisation et addendum pour
l'équipement en option
INFORMATIONS
Ne jetez PAS le couvercle supérieur en carton. Le schéma
d'installation est imprimé sur la partie extérieure du
couvercle en carton.
3.3.2 Retrait des accessoires de l'unité
intérieure
Les consignes de sécurité générales, le manuel d'installation de
l'unité intérieure, le manuel d'utilisation et l'addendum pour
l'équipement en option sont situés dans la partie supérieure de la
boîte. Procédez comme suit pour retirer les autres accessoires.
1 Retirez la bande.
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
