11. P
ROVA DI TENUTA ED ESSICCAZIONE
SOTTO VUOTO
Una volta terminata l'installazione di tutte le tubazioni e collegata
l'unità esterna all'unità interna, è necessario:
■
verificare l'eventuale presenza di perdite nelle tubazioni del
refrigerante
■
eseguire l'essiccazione sotto vuoto per eliminare tutta l'umidità
dalle tubazioni del refrigerante.
Se esiste la possibilità che sia presente dell'umidità nelle tubazioni
del refrigerante (per esempio potrebbe essere caduta della pioggia
all'interno delle tubazioni), eseguire prima la procedura di
essiccazione sotto vuoto descritta nel seguito finché non sarà stata
rimossa tutta l'umidità.

11.1. Linee guida generali

■
Su tutte le tubazioni all'interno dell'unità è stata effettuata alla
fabbrica la prova di tenuta.
■
Utilizzare una pompa del vuoto a 2 stadi con una valvola di
ritegno che possa evacuare fino ad una pressione di riferimento
di –100,7 kPa (5 Torr assoluti, –755 mm Hg).
■
Collegare la pompa del vuoto all'apertura di servizio della
valvola di arresto del gas.
AVVISO
■
Assicurarsi che la valvola di arresto del gas e la
valvola di arresto del liquido siano saldamente chiuse
prima di eseguire una prova di tenuta o l'essiccazione
sotto vuoto.
■
Usare una pompa del vuoto esclusivamente per
l'R410A. L'uso della stessa pompa del vuoto per vari
tipi di refrigerante potrebbe danneggiare la pompa del
vuoto o l'unità.
AVVERTIMENTO
■
Non mescolare altre sostanze a parte il refrigerante
specificato (R410A) nel ciclo di refrigerazione.
■
Se si dovesse verificare una perdita di gas
refrigerante, aerare l'ambiente il prima e il più a lungo
possibile.
■
L'R410A, così come gli altri refrigeranti, deve essere
sempre recuperato e mai lasciato a contatto diretto
con l'ambiente.
INFORMAZIONI
Non spurgare l'aria con i refrigeranti. Usare una pompa del
vuoto per evacuare l'impianto.
■
Se si usa del refrigerante aggiuntivo, eseguire uno spurgo
dell'aria dai tubi del refrigerante e dall'unità interna con una
pompa del vuoto, quindi caricare il refrigerante aggiuntivo.
■
Utilizzare una chiave esagonale (4 mm) per azionare lo stelo
della valvola di arresto.
■
Serrare tutti i giunti dei tubi del refrigerante con una chiave
dinamometrica alla coppia prescritta. Per ulteriori informazioni,
consultare "10.2. Collegamento delle tubazioni del refrigerante
all'unità esterna" a pagina 10.
Manuale d'installazione
11

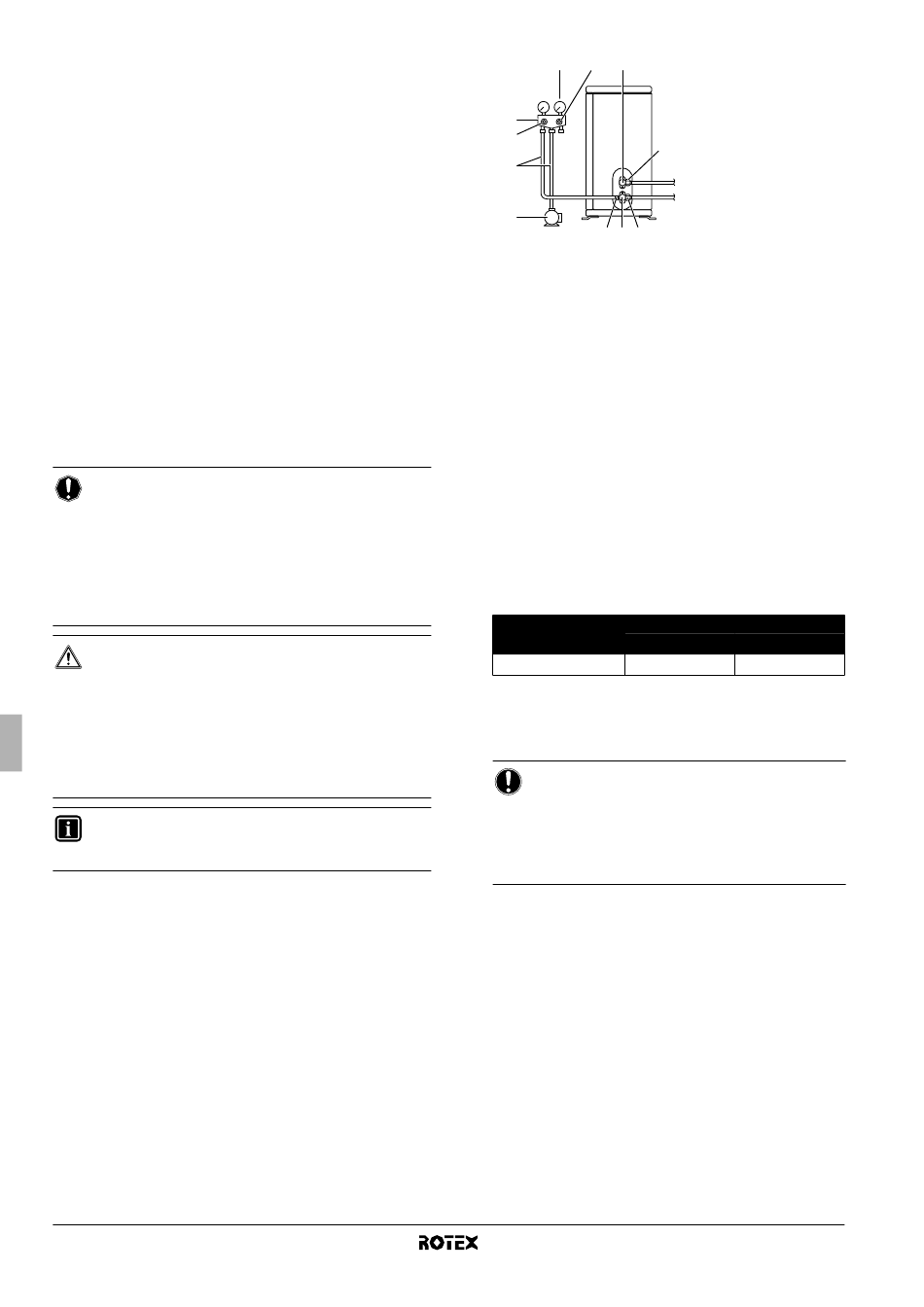

1 4 8
2
3
5
6
7 8 9
1 Manometro
2 Collettore del manometro
3 Valvola di bassa pressione (Lo)
4 Valvola di alta pressione (Hi)
5 Tubi flessibili di carico
6 Pompa del vuoto
7 Apertura di servizio
8 Coperchi delle valvole
9 Valvola di arresto del gas
10 Valvola di arresto del liquido
1 Collegare il lato sporgente (su cui è installato a pressione il
perno della vite senza fine) del tubo flessibile di carica
proveniente dal collettore del manometro all'apertura di servizio
della valvola di arresto del gas.
2 Aprire completamente la valvola di bassa pressione (Lo) del
collettore del manometro e chiudere completamente la relativa
valvola di alta pressione (Hi).
La valvola di alta pressione, di conseguenza, non dovrà più
essere azionata.
3 Applicare la depressione con la pompa. Verificare che il
manometro composito indichi –0,1 MPa (–760 mm Hg).
Tempo di funzionamento
4 Chiudere la valvola di bassa pressione (Lo) del collettore del
manometro e spegnere la pompa del vuoto.
Lasciare riposare per 4-5 minuti e assicurarsi che la lancetta
dell'indicatore non torni indietro.
AVVISO
Se la lancetta dell'indicatore torna indietro, questo
potrebbe indicare la presenza di umidità o una perdita
dalle parti di connessione. Ripetere i punti da 2 a 4
dopo avere verificato tutte le parti di connessione e
avere allentato
nuovamente i dadi.
5 Rimuovere i coperchi dalla valvola di arresto del liquido e dalla
valvola di arresto del gas.
6 Ruotare di 90 gradi in senso antiorario lo stelo della valvola di
arresto del liquido con una chiave esagonale, per aprire la
valvola.
Chiuderla dopo 5 secondi, e controllare se vi sono perdite di
gas.
Usando una soluzione di acqua e sapone, controllare se ci sono
perdite di gas dalla svasatura dell'unità interna, dalla svasatura
dell'unità esterna e dagli steli delle valvole.
Una volta completato il controllo, rimuovere tutta l'acqua
saponata.
7 Scollegare il tubo flessibile di carica dall'apertura di servizio
della valvola di arresto del gas, quindi aprire completamente le
valvole di arresto del liquido e del gas.
Non tentare di ruotare lo stelo della valvola oltre il suo arresto.
Unità esterna per pompa di calore aria-acqua
10
Lunghezza del tubo
≤ >
15 m 15 m
≥ ≥
10 minuti 15 minuti
leggermente e quindi serrato
RRLQ006~008BBV3
