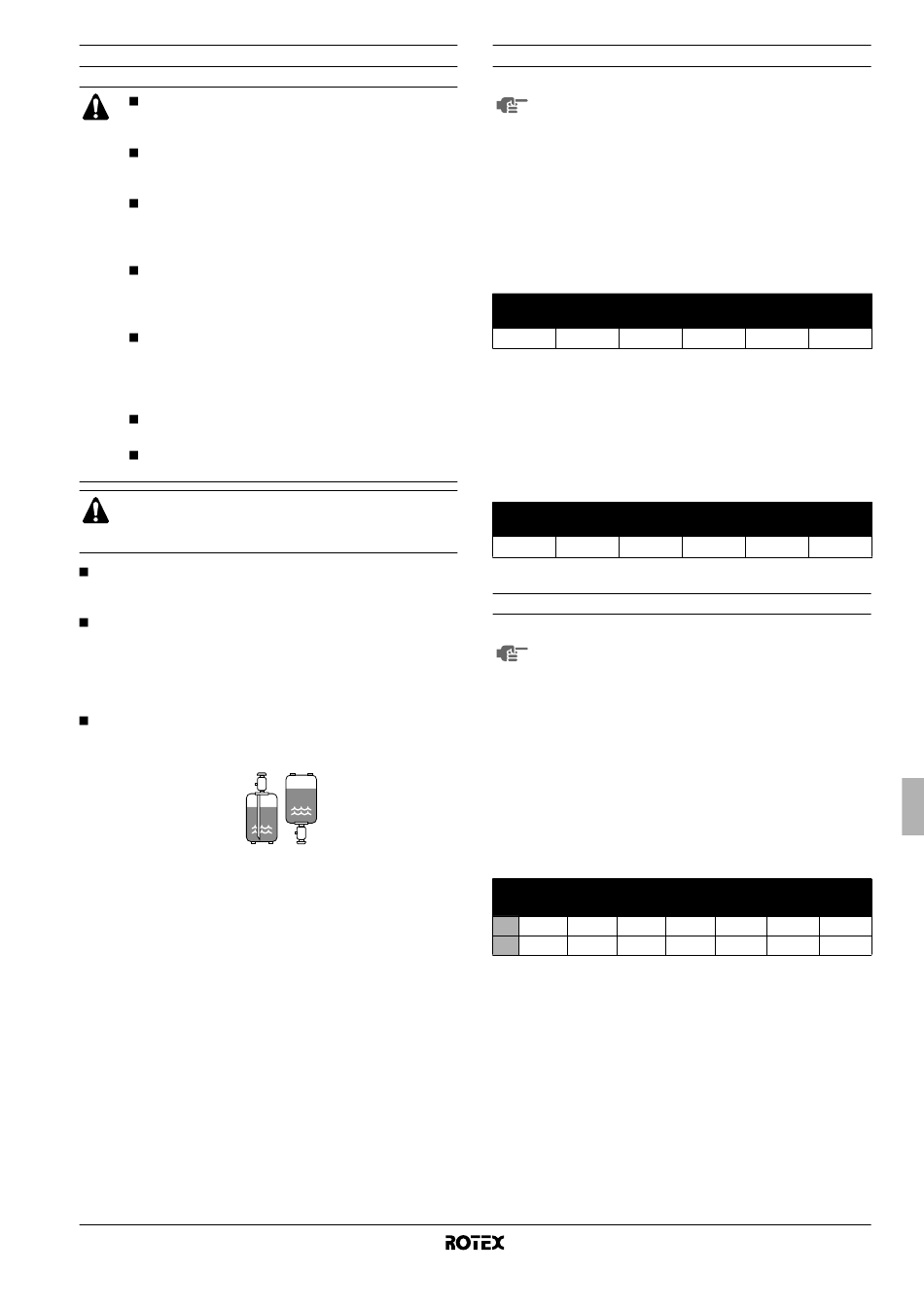

Precauzioni e linee guida generali

Durante la manutenzione dell'unità è necessario
aprire, trattare e svuotare il sistema del refrigerante in
conformità alla legislazione locale e nazionale.
Il refrigerante non può essere rabboccato fino a
quando non sono stati completati tutti i collegamenti
in loco.
Il rabbocco deve essere effettuato solo dopo avere
eseguito la prova di tenuta e la messa sotto vuoto con
disidratazione (vedere
disidratazione sotto vuoto" a pagina 9).
Effettuando un rabbocco, non dimenticare che per
quanto riguarda l'entità della carica esiste un limite
massimo che non deve mai essere superato, pena
l'aspirazione di liquido da parte del compressore.
L'introduzione nel circuito di composti chimici non
idonei potrebbe risultare pericoloso in quanto
potrebbe provocare incidenti ed esplosioni. Verificare
quindi che nel circuito venga introdotto esclusiva-
mente R410A.
Le bombole del refrigerante devono essere aperte
lentamente.
Durante le fasi di caricamento del refrigerante
indossare sempre guanti e occhiali di protezione.
PERICOLO
Con l'alimentazione attiva, chiudere il pannello frontale
prima di allontanarsi dall'unità.
Questa unità potrebbe necessitare di un rabbocco del refrige-
rante, la cui entità dipende dalla lunghezza delle tubature del
refrigerante realizzate sul posto.
Accertarsi di rabboccare il refrigerante allo stato liquido
attraverso la linea del liquido. Poiché il refrigerante R410A è una
miscela di composti, la loro percentuale cambia al passaggio tra
stato liquido e stato gassoso, perciò in caso di rabbocchi allo
stato gassoso, potrebbero verificarsi problemi nel funziona-
mento del circuito.
Prima di effettuare il rabbocco, controllare se la bombola del
refrigerante è dotata di un sifone e posizionare la bombola di
conseguenza.
Rabbocco con una
bombola dotata di sifone
Effettuare il rabbocco del
liquido refrigerante tenendo
la bombola in posizione
verticale.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unità esterna per pompe di calore aria-acqua
4PW54248-1
"Prova di tenuta e
Rabbocco con una
bombola priva di sifone
Effettuare il rabbocco del
liquido refrigerante tenendo
la bombola in posizione
capovolta.
Calcolo della quantità di refrigerante per il rabbocco
La lunghezza della tubazione è intesa solo in una
direzione, di gas o liquido in base a quale risulta più lunga.
Per il modello V3
Non è necessaria una carica aggiuntiva se la lunghezza della
tubazione è inferiore a 30 m.
Tuttavia, se la lunghezza della tubazione è inferiore a 5 m, è
necessaria una ricarica completa dell'unità. Consultare "Ricarica
completa" a pagina 11.
Se la lunghezza delle tubature supera 30 m, determinare la quantità
di refrigerante aggiuntiva da caricare utilizzando la tabella seguente.
Tabella 1: Carica aggiuntiva del refrigerante <unità: kg>
Lunghezza della tubazione del refrigerante
3~5 m 5~30 m 30~40 m
(a) (b)
0,5
(a) Rabbocco richiesto, vedere "Ricarica completa" a pagina 11.
(b) Carica aggiuntiva non richiesta
Per il modello W1
Non è necessaria una carica aggiuntiva se la lunghezza della
tubazione è inferiore a 10 m.
Se la lunghezza delle tubature supera 10 m, determinare la quantità
di refrigerante aggiuntiva da caricare utilizzando la tabella seguente.
Tabella 2: Carica aggiuntiva del refrigerante <unità: kg>
Lunghezza della tubazione del refrigerante
3~10 m 10~30 m 30~40 m
(a)
1 1,5
(a) Carica aggiuntiva non richiesta

Ricarica completa

Prima della ricarica, eseguire la disidratazione a vuoto
delle tubature interne dell'unità. Per eseguire tale
operazione, utilizzare
dell'unità. NON utilizzare le aperture di servizio situate
sulla valvola di arresto (vedere "Funzionamento della
valvola d'arresto" a pagina 7), in quanto la disidratazione a
vuoto non può essere eseguita correttamente da queste
aperture.
Le unità esterne hanno 1 apertura sulla tubazione, situata
tra lo scambiatore di calore e la valvola a 4 vie.
Se è richiesta una ricarica completa (dopo una perdita, ecc.),
consultare la tabella seguente per determinare la quantità di
refrigerante necessaria.
Tabella 3: Quantità di caricamento totale <unità: kg>
Lunghezza della tubazione del refrigerante
3~10 m 10~20 m 20~30 m 30~40 m 40~50 m
V3 2,7 3,2 3,7
W1 2,95 3,45 3,95
40~50 m 50~60 m 60~75 m
1,0 1,5 2,0
40~50 m 50~60 m 60~75 m
2 2,5 3,0
l'apertura di servizio interna
50~60 m 60~75 m
4,2 4,7 5,2 5,7
4,45 4,95 5,45 5,95
