Verificação Do Volume De Água E Da Pré-Pressão Do Reservatório De Expansão - Rotex RKHBRD011AAV1 Manuel D'installation

Certifique-se de que os componentes instalados nas tubagens
locais conseguem suportar a pressão da água e a temperatura.
Utilize sempre materiais compatíveis com a água utilizada no
sistema com os materiais utilizados na unidade interior.
Verificação do volume de água e da pré-pressão do
reservatório de expansão
A unidade está equipada com um reservatório de expansão de
12 litros, com uma pré-pressão de fábrica de 1 bar.
Para assegurar o bom funcionamento da unidade, pode ser
necessário ajustar a pré-pressão do reservatório de expansão e
verificar os volumes mínimo e máximo de água.
1 Verifique se o volume total de água da instalação, excluindo o
volume interno de água da unidade, é de pelo menos 20 l.
Na maior parte das instalações, este volume mínimo de
água produz um resultado satisfatório.
Contudo, em processo críticos e em divisões com grande
carga térmica, pode ser necessário um volume de água
superior.
Quando a circulação em cada circuito de aquecimento
ambiente/radiador é controlada por válvulas activadas à
distância, é importante que este volume mínimo de água
seja assegurado, mesmo com todas as válvulas fechadas.

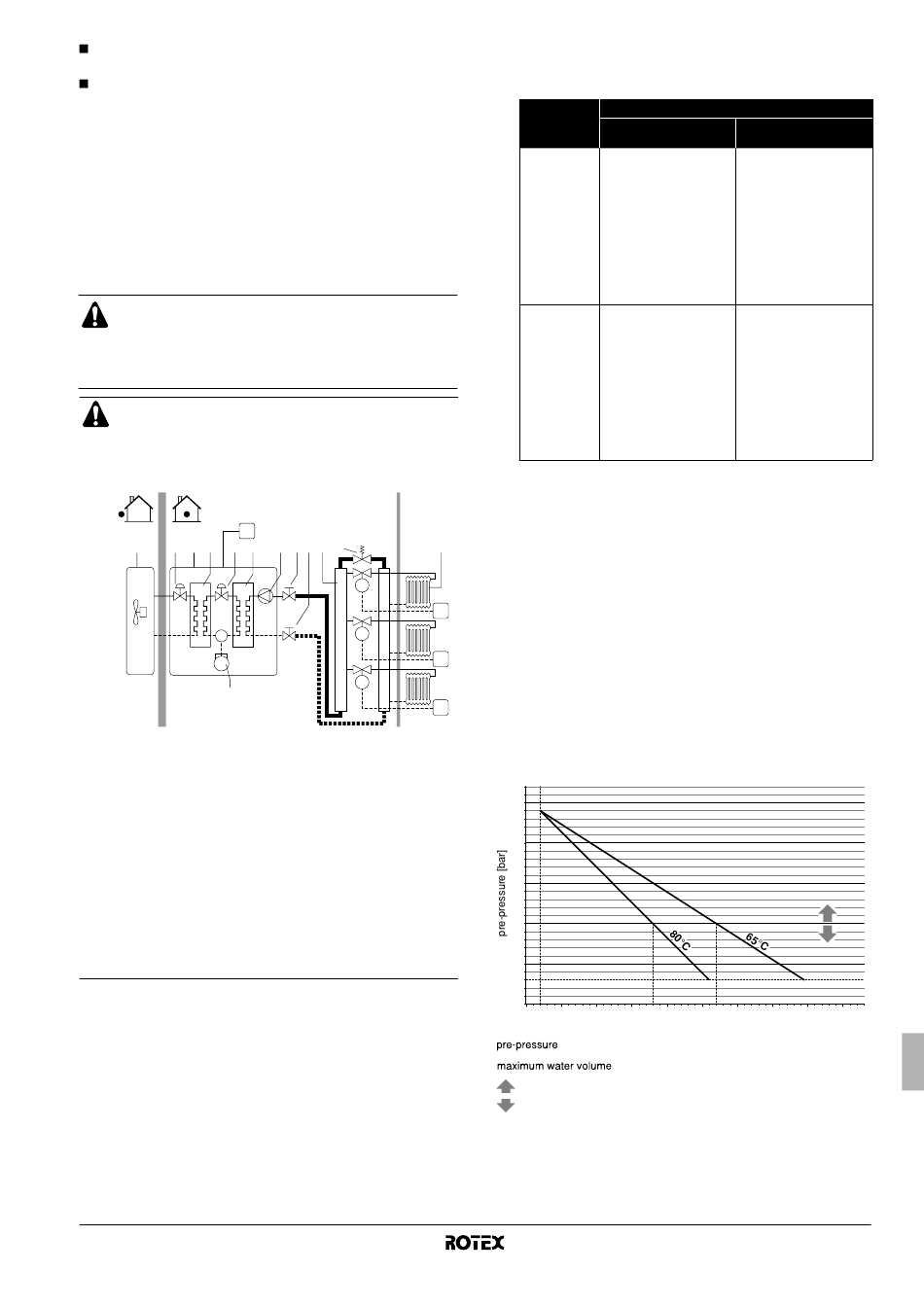

Exemplo
C1
1 11 2 3 11 4
5
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor
do refrigerante
4 Permutador de calor
para a água
5 Compressor
6 Bomba
7 Válvula de fecho
8 Colector
(fornecimento local)
9 Válvula de derivação
(fornecimento local)
2 Utilizando a tabela que se segue, determine se é necessário
algum ajuste da pré-pressão do reservatório de expansão.
RKHBRD011~016AAV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW55786-1
A B
6 7 7 8 9 10
M3
T3
M2
T2
M1
T1
10 Radiador (fornecimento
local)
11 Válvula electrónica de
expansão
C1 Controlo remoto
M1...M3 Válvulas motorizadas de
controlo dos radiadores
do circuito
(fornecimento local)
T1...T3 Termóstatos de cada
divisão (fornecimento
local)
A Espaço de instalação
B Sala de estar
3 Utilizando a tabela e instruções seguintes, determine se o
volume total de água da instalação é inferior ao máximo
permitido.
Diferença entre
65°C ≤270 l
alturas de
(a) 80°C ≤180 l
instalação
Não é necessário ajustar a
≤7 m
pré-pressão.
Acções a tomar:
• a pré-pressão tem de
ser aumentada; o
cálculo é indicado em
"Cálculo da pré-pressão
do reservatório de
>7 m
expansão"
• verifique se o volume de
água é inferior ao valor
máximo permitido
(consulte o gráfico que
se segue)
(a) Diferença entre alturas de instalação: diferença de alturas (m) entre o ponto
mais elevado do circuito de água e a unidade interior. Se a unidade se
encontra no ponto mais elevado da instalação, considera-se que a altura de
instalação é de 0 m.
Cálculo da pré-pressão do reservatório de expansão
A pré-pressão (Pg) a regular depende da diferença máxima entre
alturas na instalação (H), sendo calculada da seguinte forma:
Pg=(H/10+0,3) bar
Verificação do volume máximo de água permitido
Para determinar o volume máximo de água permitido para todo o
circuito, proceda da seguinte forma:
1 Determine, face à pré-pressão calculada (Pg), o correspondente
volume máximo de água, utilizando o gráfico que se segue.
2 Certifique-se de que o volume total de água em todo o circuito é
inferior a este valor.
Se tal não se verificar, o reservatório de expansão dentro da unidade
interior é demasiado pequeno para a instalação.
2.5
2
1.5
1
0.5
0.3
0.0
0 20 50 100 150 200
maximum water volume [l]
= pré-pressão
= volume máximo de água
= aumentar pré-pressão do reservatório
= diminuir pré-pressão do reservatório
Volume de água
65°C >270 l
80°C >180 l
Acções a tomar:
• a pré-pressão tem de
ser diminuída; o cálculo
é indicado em "Cálculo
da pré-pressão do
reservatório de
expansão"
• verifique se o volume de
água é inferior ao valor
máximo permitido
(consulte o gráfico que
se segue)
O reservatório de
expansão da unidade é
demasiado pequeno para
a instalação.
250 300 350 400 450
Manual de instalação
11
