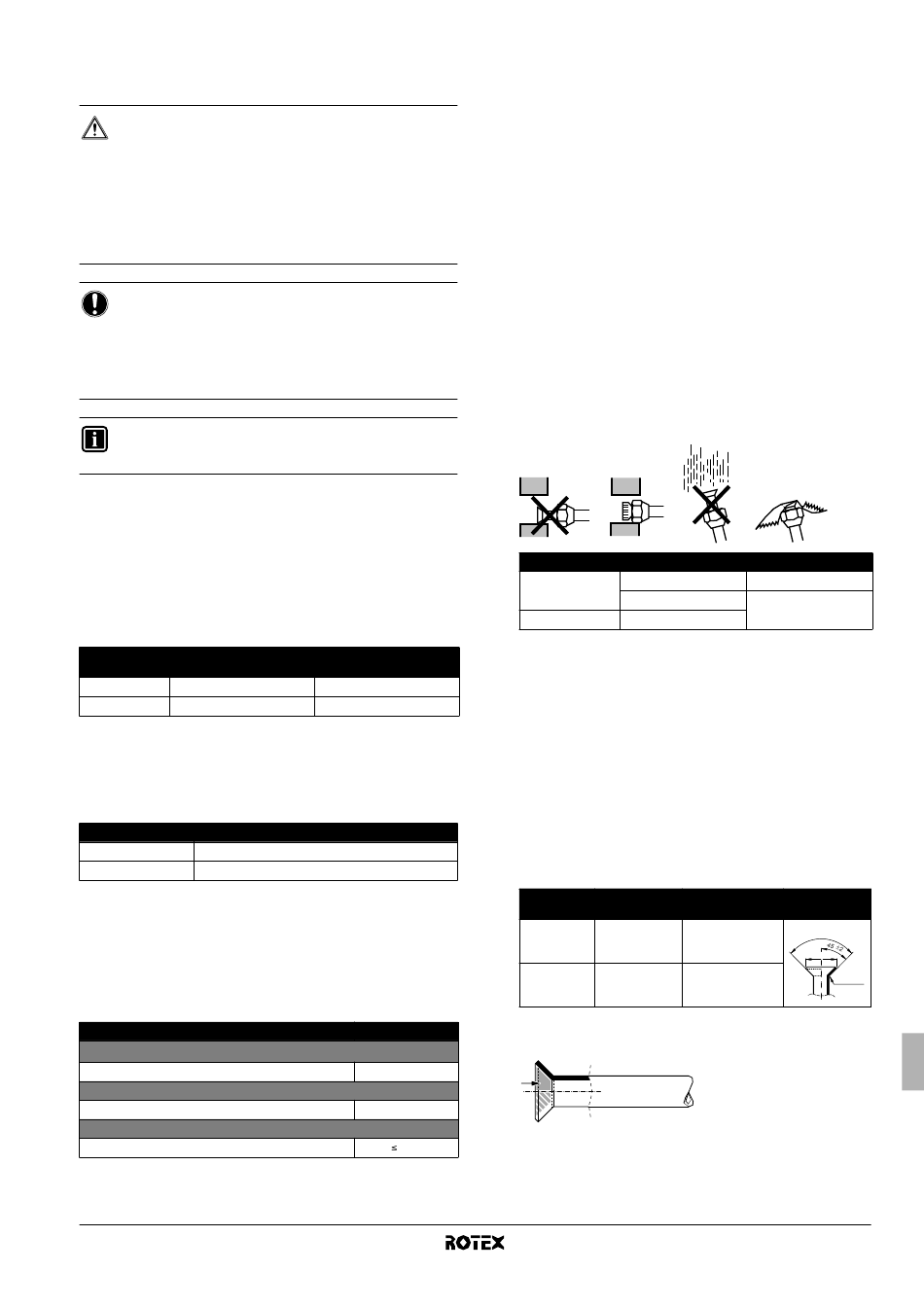

8. Soğutucu akışkan borusu boyutu
ve izin verilen boru uzunluğu
TEHLİKE
■
Borular ve diğer basınçlı parçalar mutlaka ilgili
mevzuata uygun ve soğutucu akışkanla uyumlu
olmalıdır. Soğutucu akışkan için fosforik asitle oksijeni
alınmış dikişsiz bakır kullanılmalıdır.
■
Montaj işlemi lisanslı bir soğutucu akışkan teknisyeni
tarafından gerçekleştirilmelidir ve malzemelerin seçimi
ve montajı ilgili mevzuata uygun olmalıdır. Avrupa'da
EN378 sayılı uygulama standardı dikkate alınmalıdır.
BİLDİRİM
Boru çalışmasından sorumlu kişiler için:
Boruları monte ettikten
tamamladıktan sonra durdurma vanasını açtığınızdan emin
olun. (Sistemin vana kapalıyken çalıştırılması durumunda
kompresör arızalanabilir.)
Soğutucu akışkanın atmosfere deşarj edilmesi yasaktır.
Soğutucu akışkanı Freon toplama ve bertaraf kanununa
uygun olarak toplayın.
8.1. Boru malzemesinin seçimi
■
Yapı malzemesi: soğutucu akışkan için fosforik asitle oksijeni
alınmış dikişsiz bakır kullanılmalıdır.
■
Temper sınıfı: aşağıdaki tabloda boru çapına göre verilen
temper sınıfında bir boru kullanılmalıdır.
■
Soğutucu akışkan borularının et kalınlığı ilgili mevzuata uygun
olmalıdır. R410A soğutucu akışkan boruları için minimum et
kalınlığı aşağıdaki tabloda verilen değerlere uygun olmalıdır.
Boru malzemesinin
Boru çapı Ø temper sınıfı
9,5 O
15,9 O
O=Tavlanmış
8.2. Soğutucu akışkan borusunun boyutu
Dış ünite ile iç ünite arasındaki borular dış ünite bağlantılarıyla aynı
boyutta olmalıdır.
Soğutucu akışkan borusunun boyutu (mm)
Gaz borusu
Sıvı borusu
8.3. İzin verilen boru uzunluğu ve yükseklik farkı
İzin verilen boru uzunlukları ve yükseklik farkları için aşağıdaki
tabloya bakın. Bkz. şekil 2. Şekildeki en uzun hattın, gerçekte en
uzun boruya karşılık geldiği ve şekildeki en yüksek ünitenin gerçekte
en yüksek üniteye karşılık geldiği kabul edilmiştir.
RRLQ için
İzin verilen boru uzunluğu
Maksimum toplam tek yönlü boru uzunluğu
L
İç ve dış ünite arasındaki maksimum yükseklik farkı
H
Şarjsız uzunluğu
L
(a) Parantez içerisinde verilen değerler eşdeğer uzunlukları ifade eder.
RRLQ011~016CAV3+W1
Hava kaynaklı ısı pompası dış ünitesi
4PW57795-1 – 10.2010
ve vakumlama işlemini
Minimum et kalınlığı t (mm)
0,80
1,00
Ø15,9
Ø9,5
(a)
50 m (70 m)
30 m
10 m
9. Soğutucu akışkan borusuyla ilgili
önlemler
■
Belirtilen soğutucu akışkan dışında hava vs. gibi hiçbir şeyin
soğutma çevrimine karışmasına izin vermeyin. Ünite üzerinde
çalışırken soğutucu gaz kaçağı meydana gelirse, odayı derhal
havalandırın.
■
Soğutucu akışkan ilavesi yaparken yalnızca R410A kullanın
Montaj aletleri:
Basınca dayanıklı olması ve yabancı maddelerin (örn. madeni
yağlar ve nem) sisteme karışmasının önlenmesi için yalnızca
R410A kurulumları için özel olarak tasarlanmış montaj aletlerinin
(gösterge manifoldu, yükleme hortumu vs.) kullanıldığından
emin olun.
Vakum pompası:
Tek yönlü bir vanaya sahip, 2 kademeli bir vakum pompası
kullanın
Pompa çalışmıyorken, pompa yağının ters yönde sisteme
akmadığından emin olun.
–100,7 kPa (5 Torr, –755 mm Hg) kadar boşaltma yapabilen bir
vakum pompası kullanın.
■
Borulara pislik, sıvı ve toz girmesini önlemek için boruları
sıkıştırarak veya bantlayarak koruyun.
Özellikle bakır tüpler duvardan geçirilirken daha dikkatli olunmalıdır.
Konum Montaj süresi
Bir aydan fazla
Dış ünite
Bir aydan az
İç ünite Belirsiz
■
Borular, kıvrılan kenarları mekanik gerilime maruz kalmayacak
şekilde monte edilmelidir.
9.1. Kenar kıvırma talimatları
■
Havşalar borular tekrar kullanılmamalıdır. Kaçakları önlemek
için yenileri yapılmalıdır.
■
Kullanılan soğutucu akışkan için uygun bir boru kesici ve havşa
takımı kullanın.
■
Sadece üniteyle beraber verilen havşa somunlarını kullanın.
Farklı havşa somunlarının kullanılması, soğutucunun sızmasına
neden olabilir.
■
Havşa açma ölçüleri ve sıkma torkları için tabloya bakın (aşırı
sıkılması havşanın yarılmasına yol açacaktır).
Boru boyutu Sıkma torku
(mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya
ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.
Koruma yöntemi
Boruyu sıkıştırın
Boruyu sıkıştırın
veya bantlayın
Havşa ölçüleri A Havşa biçimi
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Montaj kılavuzu
10
