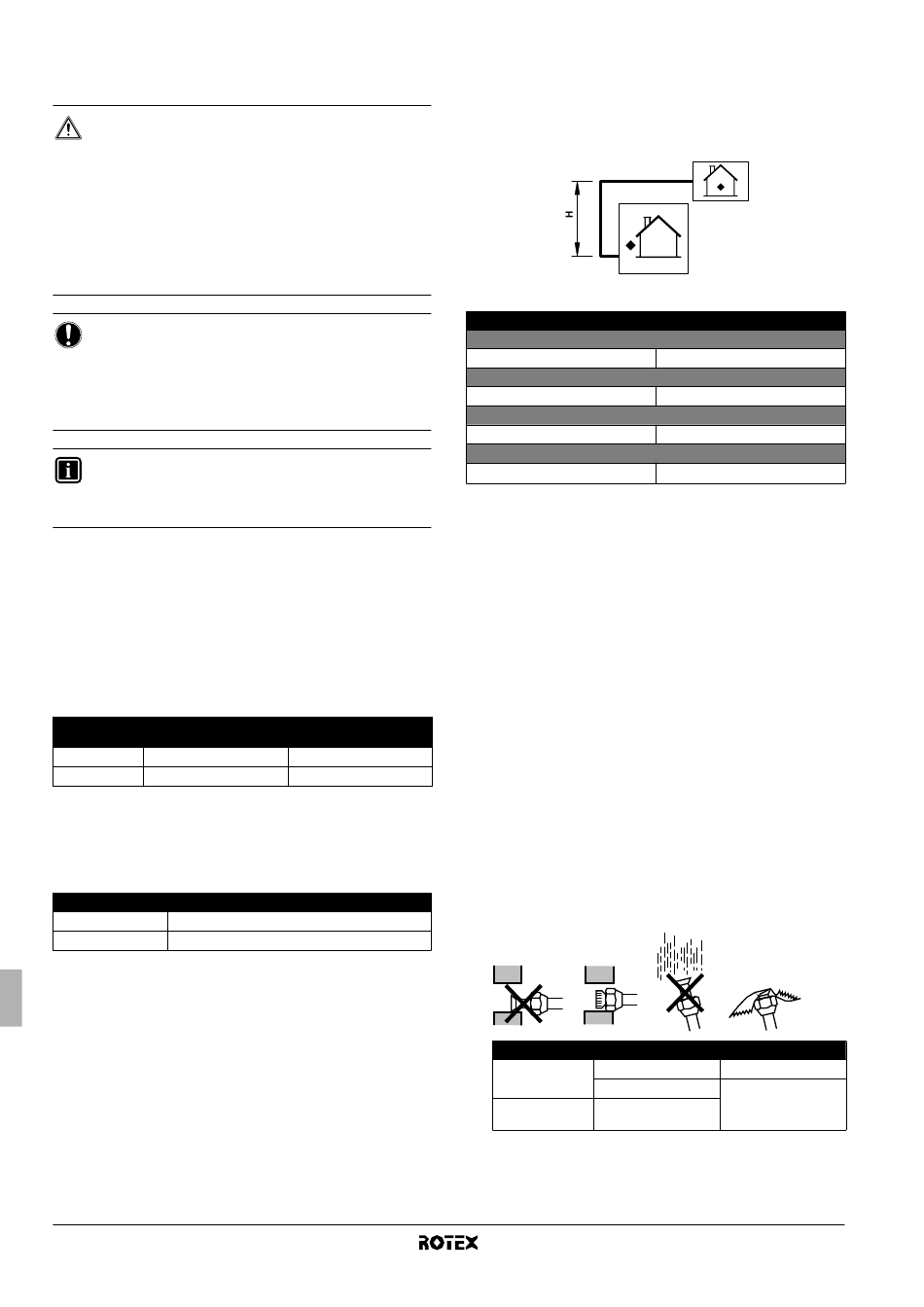

8. T
AMANHO DO TUBO DO REFRIGERANTE E
COMPRIMENTO AUTORIZADO DO TUBO
PERIGO
■
A tubagem e outras peças sob pressão deverão estar
em conformidade com a legislação aplicável e
deverão estar preparadas para o refrigerante. Utilize
cobre sem soldas desoxidado com ácido fosfórico
para o refrigerante.
■
A instalação deverá ser executada por um instalador,
sendo que a escolha dos materiais e a instalação
devem estar em conformidade com a legislação
aplicável. Na Europa, a norma de aplicação que
deverá ser utilizada é a EN378.
AVISO
Para as pessoas encarregadas da tubagem:
Certifique-se de que abre as válvulas de paragem após a
conclusão da instalação da tubagem e da aspiração.
(Executar o sistema com a válvula fechada poderá
danificar o compressor.)
INFORMAÇÕES
É proibido descarregar o refrigerante para a atmosfera.
Recolha o refrigerante de acordo com a lei de recolha e
destruição de fréon.
8.1. Selecção do material de tubagem
■
Materiais de construção: cobre sem soldas desoxidado com
ácido fosfórico para o refrigerante.
■
Grau de têmpera: utilize tubagens com o grau de têmpera em
função do diâmetro do tubo, conforme listado na tabela abaixo.
■
A espessura dos tubos da tubagem do refrigerante deve estar
em conformidade com a legislação aplicável. A espessura
mínima do tubo para a tubagem de R410A tem de estar de
acordo com a tabela abaixo.
Grau de têmpera
∅
Tubo
do material da tubagem
6,4 O
15,9 O
O=Recozido

8.2. Tamanho do tubo de refrigerante

Os tubos entre a unidade de interior e a unidade de exterior devem
ter o mesmo tamanho que as ligações externas.
Tamanho do tubo de refrigerante (mm)
Tubo de gás
Tubo de líquido
Manual de instalação
9
Espessura mínima t (mm)
0,80
1,00
∅15,9
∅6,4
8.3. Comprimento de tubo autorizado e diferença de
peso
Consulte a imagem e a tabela abaixo relativamente aos
comprimentos e pesos autorizados. Assuma que a maior linha na
figura corresponde ao maior tubo actual e que a maior unidade na
figura corresponde à maior unidade actual.
L
H Altura
L Comprimento
Comprimento de tubo autorizado
Comprimento total máximo do tubo unidireccional
L
Comprimento total mínimo do tubo unidireccional
L
Peso máximo entre interno e externo
H
Comprimento sem carga
L
9. P
RECAUÇÕES RELATIVAS À TUBAGEM DE
REFRIGERANTE
■
Não deixe que nada além do refrigerante designado se misture
no ciclo de congelamento, como ar, etc. Se ocorrer a fuga de
algum gás refrigerante enquanto trabalha na unidade, ventile
bem a divisão imediatamente.
■
Utilize R410A apenas quando adicionar refrigerante
Ferramentas de instalação:
Certifique-se de que utiliza as ferramentas de instalação
(mangueira de carga do indicador do colector, etc.) que são
utilizadas exclusivamente para as instalações do R410A, de
modo a aguentar a pressão e evitar que materiais estranhos
(ex.: óleos minerais e humidade) se misturem no sistema.
Bomba de vácuo:
Utilize uma bomba de vácuo de 2 etapas com uma válvula de
retenção
Certifique-se de que o óleo da bomba não flui na direcção
inversa, para o sistema, enquanto a bomba estiver parada.
Utilize uma bomba de vácuo para a qual possa evacuar
–100,7 kPa (5 Torr, –755 mm Hg).
■
De forma a impedir que sujidade, líquido ou poeira entre na
tubagem, cure a tubagem trilhando-a ou isolando-a.
Deverá ter muito cuidado ao passar os tubos de cobre pelas
paredes.
Local Período de instalação
Mais de um mês
Unidade de
exterior
Menos de um mês
Unidade de Independentemente
interior do período
■
A tubagem deverá ser montada de forma que o abocardado não
fique sujeito à tensão mecânica.
Unidade de exterior para bomba de calor ar/água
30 m
3 m
20 m
≤
10 m
Método de protecção
Trilhe o tubo
Trilhe ou isole o tubo
com fita
RRLQ006~008BBV3
