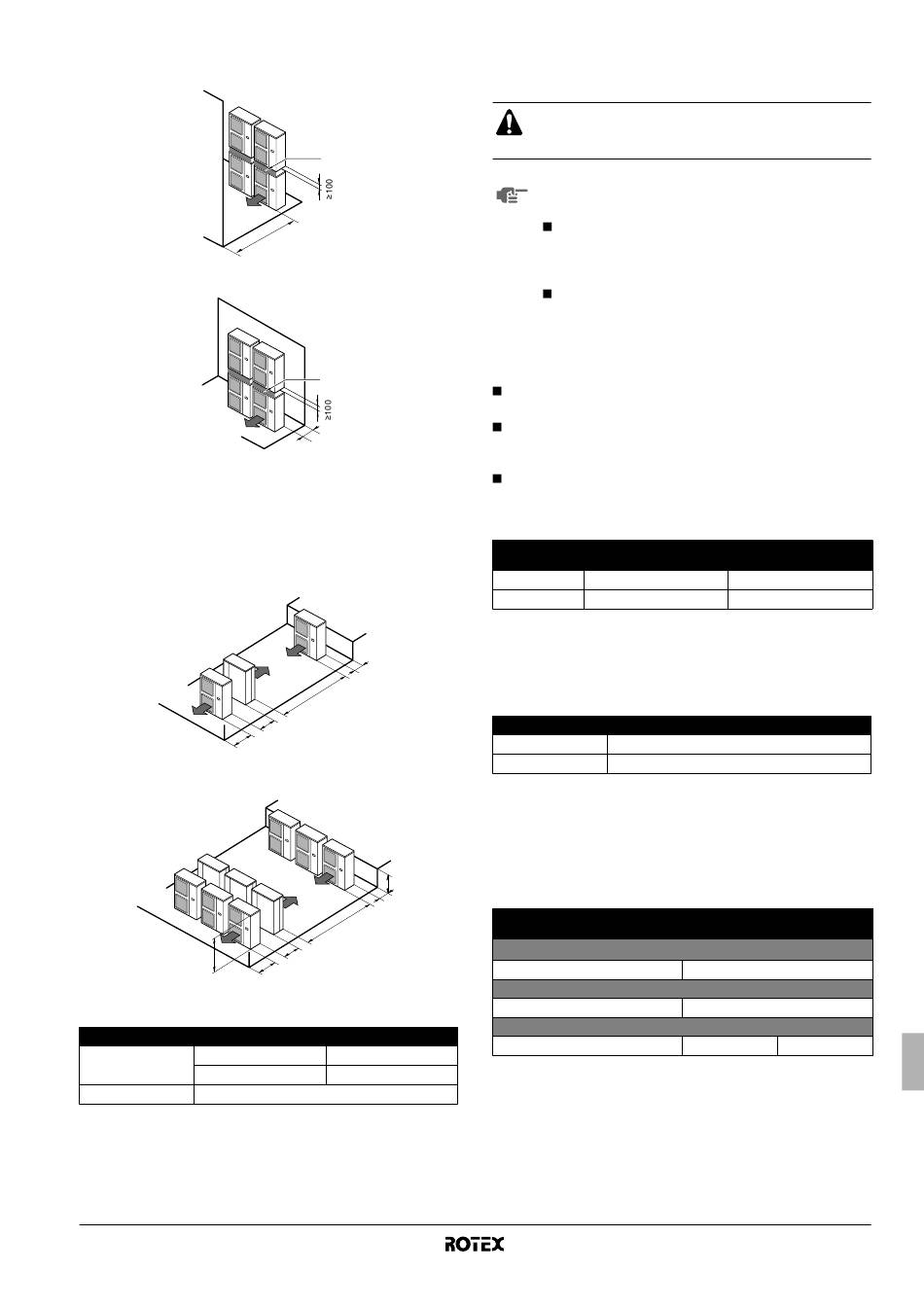

(B) No caso de instalação empilhada
1. Caso haja algum obstáculo em frente do lado da saída.
2. Caso haja algum obstáculo em frente da entrada de ar.
Não empilhe mais do que uma unidade.
São necessários cerca de 100 mm para instalar o tubo de drenagem
da unidade de exterior superior. Vede a porção A de forma a que não
possa haver passagem do ar de saída.
(C) No caso de instalação em várias filas (para telhados, por
exemplo)
1. No caso de se instalar uma unidade por fila.
≥1000
2. No caso de se instalarem várias unidades por fila (2 ou mais
unidades), em ligação lateral.
H
As relações entre dimensões H, A e L, representadas na figura,
estão indicadas no quadro seguinte.
L
0<L≤1/2H
L≤H
1/2H<L
H<L Instalação impossível
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unidade de exterior para bomba de calor ar/água
4PW50202-1
A
≥1000
A
≥300
≥100
≥2000
≥200
L
A
≥3000
≥600
≥1500
A
250
300
D
IMENSÃO DO TUBO DO REFRIGERANTE
E COMPRIMENTO PERMITIDO
Toda a tubagem local deve ser instalada por um técnico
qualificado de refrigeração, cumprindo as normas locais e
nacionais pertinentes.
Indicações para as
tubagens:
Certifique-se de que abre a válvula de fecho, depois
de concluir a instalação e aspiração das tubagens.
(A utilização do sistema com a válvula fechada pode
partir o compressor.)
É proibido descarregar o refrigerante para a atmosfera.
Recolha o refrigerante seguindo as leis relativas à
recolha e destruição de fréon.
Selecção do material de tubagem
Material de construção: cobre integral desoxidado com ácido
fosfórico para refrigerantes.
Classe de têmpera: a classe de têmpera das tubagens
utilizadas deve ser escolhida em função do diâmetro dos tubos,
conforme se indica na tabela seguinte.
A espessura dos tubos do refrigerante deve estar em
conformidade com todas as normas locais e nacionais
relevantes. A espessura mínima para os tubos de R410A deve
cumprir a tabela que se segue.
Classe de têmpera do
Ø tubos material de tubagem
9,5 O
15,9 O
O=Recozido
Dimensões dos tubos de refrigerante
Os tubos entre a unidade de exterior e a unidade interior devem ter
dimensões idênticas aos das ligações exteriores.
Dimensões dos tubos de refrigerante (mm)
Tubo de gás
Tubo de líquido
Diferenças toleráveis no comprimento e desnível dos
tubos
Consulte a tabela seguinte, relativamente aos comprimentos e
alturas. Consulte a figura 2. Assuma que a linha mais comprida na
figura corresponde ao tubo realmente mais longo; e que a unidade
mais alta da figura corresponde à unidade realmente mais alta.
Comprimento permitido para as tubagens
Comprimento permitido para as
tubagens
Comprimento máximo total dos tubos num sentido
C
Desnível máximo entre interiores e exteriores
A
Comprimento sem carga
C
(a) Os números entre parênteses indicam comprimentos equivalentes.
pessoas encarregadas das
Espessura mínima t (mm)
0,80
1,00
Ø15,9
Ø9,5
V3 W1
(a)
75 m (95 m)
30 m
≤30 m ≤10 m
Manual de instalação
