Zone CIO
1, 2, 3...
Fonctionnement du bit
de maintien IOM
Forçage de bits

7-4-5 Zone de carte interne

Initialisation de la zone
de carte interne
1, 2, 3...
246
1. Le mode de fonctionnement passe du mode PROGRAM au mode RUN ou
MONITOR ou vice-versa et le bit de maintien IOM est à OFF.
2. L'alimentation de l'API est périodique et le bit de maintien IOM est à OFF ou
non protégé dans le setup de l'API.
3. La zone d'Unité de Bus UC CS1 est effacée à partir d'un périphérique de
programmation.
4. Le fonctionnement de l'API est arrêté lorsqu'une erreur fatale autre qu'une
erreur FALS(007) apparaît (les contenus de la zone d'Unité de Bus UC CS1
sont maintenus quand FALS(007) est exécutée).
Si le bit de maintien IOM (A50012) est à ON, les contenus de la zone de l'Unité
de Bus UC CS1 ne sont pas effacés lorsqu'une erreur fatale apparaît ou que le
mode fonctionnement passe du mode PROGRAM au mode RUN/MONITOR ou
vice-versa.
Si le bit de maintien IOM (A50012) est à ON et que la configuration "du bit de
maintien IOM au démarrage" dans le setup de l'API permet de protéger le bit de
maintien, les contenus de la zone de l'Unité de Bus UC CS1 ne sont pas effacés
lorsque l'alimentation de l'API a effectué un cycle.
Les bits de la zone d'Unité de Bus UC CS1 peuvent être en configuration et en
remise à zéro forcées.
La zone de carte interne contient 100 mots avec une plage d'adresses compri-
ses entre CIO 1900 et CIO 1999. Les mots de la zone de carte interne peuvent
être alloués à une carte interne pour transférer des données telles que l'état de
fonctionnement de l'unité. Les 100 mots au complet peuvent être alloués à une
seule carte interne.
Les données sont échangées avec la carte interne une fois par cycle lors d'un
Rafraîchissement normal d'E/S, qui apparaît à la fin de l'exécution du pro-
gramme. Les données peuvent être rafraîchies directement en utilisant des
configurations dans une macro fonction de protocole d'une carte de communi-
cations séries.
La fonction des 100 mots de la zone de carte interne dépend de la carte interne
utilisée. Pour plus de détails, se référer au manuel de fonctionnement de la
carte.
Lorsque les mots de la zone de carte interne ne sont pas alloués à une carte
interne, ils peuvent être utilisés seulement dans le programme.
Les contenus de la zone de carte interne sont effacés dans les cas suivants :
1. Le mode de fonctionnement passe du mode PROGRAM au mode RUN ou
MONITOR ou vice-versa et le bit de maintien IOM est à OFF.
2. L'alimentation de l'API est périodique et le bit de maintien IOM est à OFF ou
non protégé dans le setup de l'API.
3. La zone de la carte interne est effacée à partir d'un périphérique de pro-
grammation.

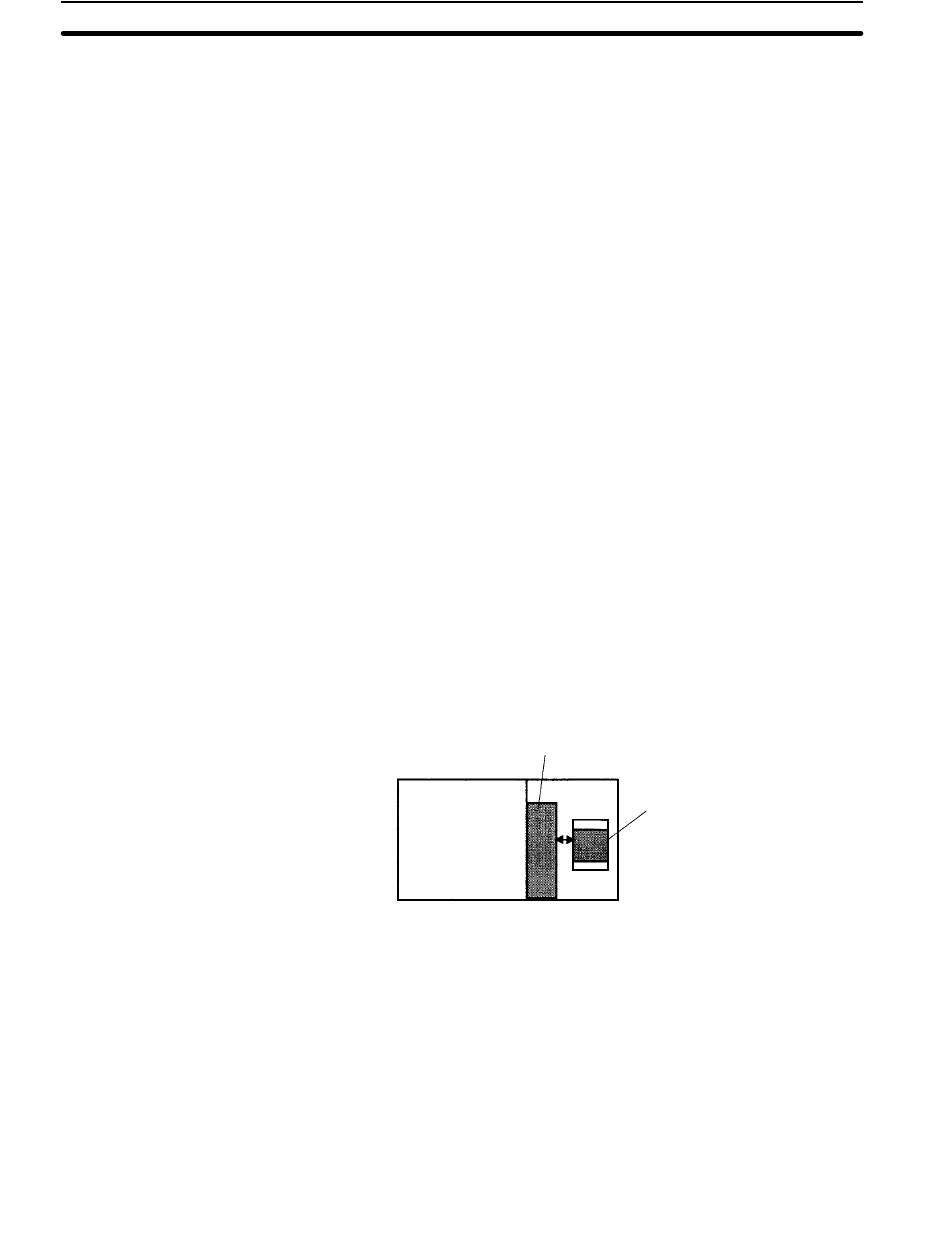

Carte Interne
Unité Centrale
Zone de Carte
Interne
(100 mots/carte)
Rafraîchis-
sement d'E/S
Chapitre 7-4
