Dispositifs de programmation

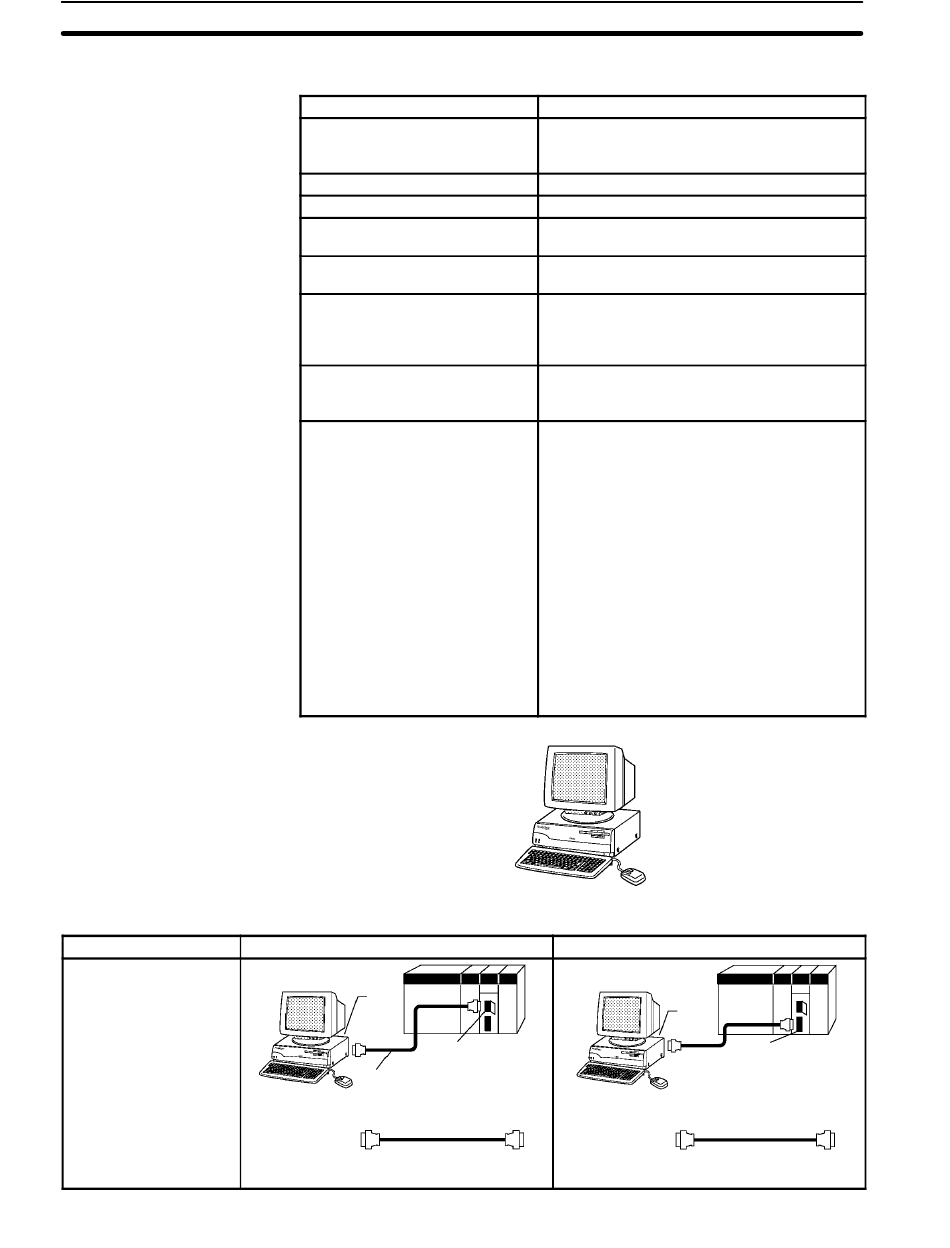

3-3-2 CX-Programmer
Connexions
Micro-ordinateur
DOS
116
Désignation
API applicable
Ordinateur personnel
Système d'exploitation
Méthode de connexion
Protocole de communication avec
l'API
Fonctionnement hors ligne
Fonctionnement en ligne
Fonctions de base
Connexion port périphérique
9 broches
mâle
9
broches
femelle
Port périphérique
10 broches femelle
CS1W-CN118 (0,1 m) (Voir Rem. 1)
CS1W-CN226 (2,0 m)
CS1W-CN616 (6,0 m)
CS1W-CN118
CS1W-CN226
CS1W-CN616
9 broches
femelle
Série CS, série CV, C200HX/HG/HE (–Z),
C200HS, CQM1, CPM1, CPM1A, SRM1,
C1000H/2000H
Version DOS
Microsoft Windows95 ou Windows NT 4.0
Port périphérique ou port RS–232C intégré de
l'UC
Bus de périphérique ou Host Link
Programmation, édition de la mémoire E/S,
création de tables d'E/S, réglage des paramè-
tres de l'API, impression, changement de pro-
gramme
Transmission, consultation, surveillance, créa-
tion de tables d'E/S, réglage des paramètres de
l'API
1. Programmation : Crée et édite des pro-
grammes à contacts et des programmes mné-
moniques pour l'API applicable.
2. Création et consultation des tables des E/S.
3. Changement du mode d'exploitation de
l'UC.
4. Transfert : Transfère les programmes, les
données de la mémoire E/S, les tables des
E/S, le Setup de l'API, et les commentaires E/S
entre l'ordinateur personnel et l'UC.
5. Surveillance de l'exécution du programme :
Surveille l'état des E/S/valeurs actuelles sur les
affichages à contacts, l'état des E/S/valeurs
actuelles sur les affichages mnémoniques, et
les valeurs actuelles sur les affichages de la
mémoire E/S
connexion port RS-232C
XW2Z-200S-
CV/200S-V ou
10 broches
XW2Z-500S-
CV/500S-V
Chapitre
3-3
Détails
9 broches
mâle
Port RS-232C 9
9 broches
broches femelle
femelle
XW2Z-200S-CV/200S-V (Voir Rem. 2)
XW2Z-500S-CV/500S-V (Voir Rem. 2)
9 broches
9 broches
mâle
femelle
