8. Configuration du Setup de l'API

162
2.Double cliquer sur le rack à éditer. Les emplacements de ce rack s'affichent.
3.Cliquer avec le bouton de droite sur les emplacements à éditer et sélection-
ner les Unités choisies dans le menu déroulant.
4.Sélectionner Options puis Transfert vers l'API afin de transférer la table
des E/S dans l'UC.
Rem. Le premier mot affecté à chaque rack peut être configuré dans le Setup de l'API.
Ces paramètres représentent la configuration logicielle de l'UC. Pour plus de
détails, voir paragraphe 8–4 Setup de l'API.

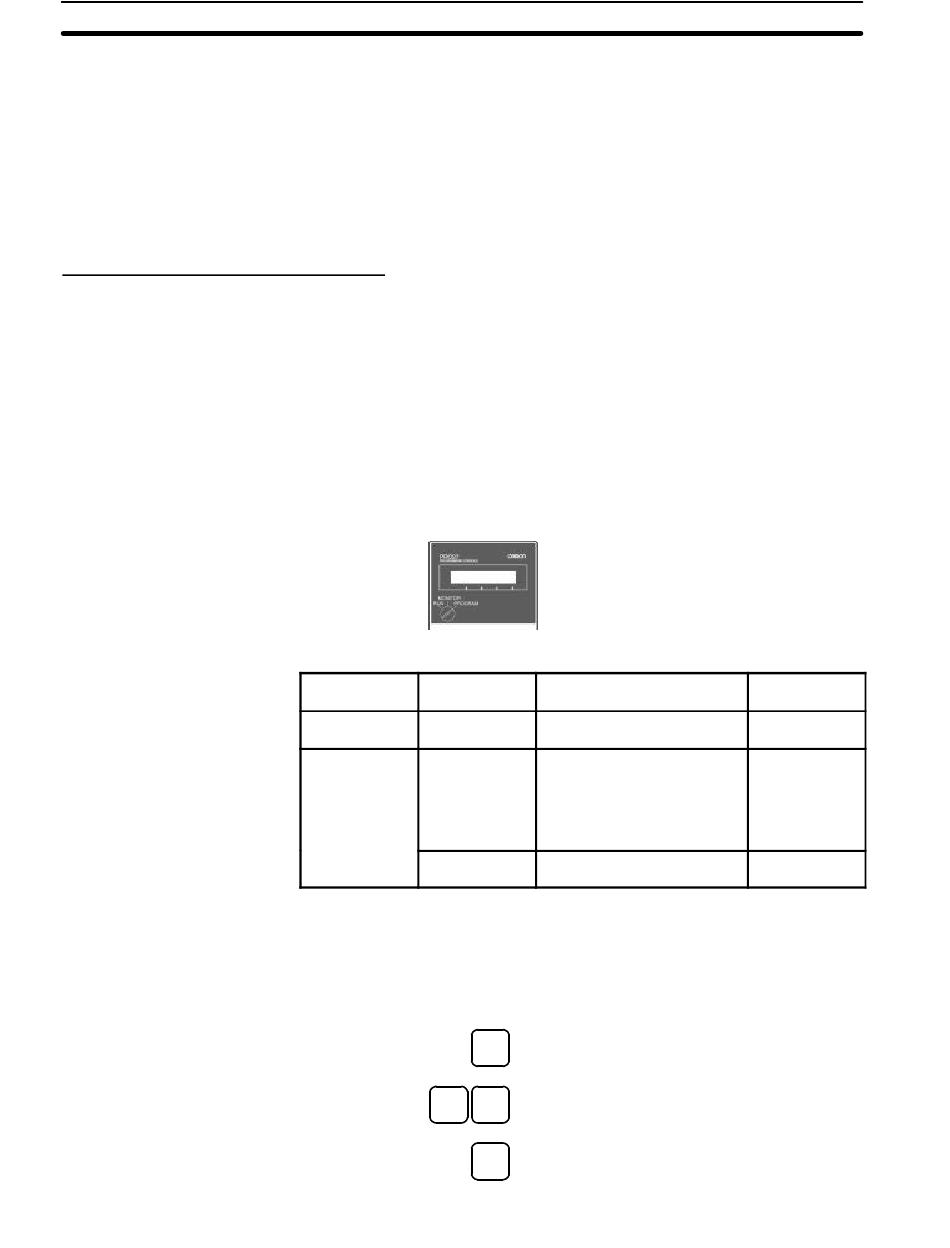

En utilisant une Console de programmation pour configurer le Setup de l'API, les
paramètres sont organisés selon les adresses des mots. Cet exemple illustre
l'utilisation d'une Console de programmation pour procéder aux réglages sui-
vants :
· Définir une durée de Cycle Minimum en unités d'1 ms.
· Définir une durée maximale de cycle en unités de 10 ms.
Adresse
208 0 à 15
209 15
0 à 14
Rem. Lorsqu'un micro-ordinateur ou un TOP est connecté au port périphérique ou au
port RS–232C, dans le Setup de l'API, le port doit être réglé pour une liaison
Host Link ou NT Link. Si le système est connecté à un périphérique série stan-
dard, dans le Setup de l'API, le port doit être réglé pour des communications
sans protocole.
Paramétrage avec une Console de programmation
Bits Paramétrage
Réglage de la durée minimum
d'un cycle
Validation du réglage de la
durée de cycle d'horloge
Réglage de la durée de cycle
maximale
000000 CT00
CLR
PC SETUP
FUN VRFY
0:MODE1:PC SETUP
PC SETUP
1
+000 0000
Chapitre 4-2
Plage de
réglage
0001 à 7D00
0 : Utiliser la
valeur par
défaut
1:Utiliser le
réglage des
bits 0 à 14.
0001 à 0FA0
