Installation
Unité d'E/S à haute
densité
1, 2, 3...
CS1 Unité d'E/S à haute densité
CS1W-ID291 (96 points d'entrée)
CS1W-OD291 (96 points de sortie)
CS1W-OD292 (96 points de sortie)
CS1W-MD291 (48 entrées, 48 sorties)
CS1W-MD292 (48 entrées, 48 sorties)
2 requis
CS1 Unité d'E/S à haute densité
CS1W-ID291 (96 points d'entrée)
CS1W-OD291 (96 points de sortie)
CS1W-OD292 (96 points de sortie)
CS1W-MD291 (48 entrées, 48 sorties)
CS1W-MD292 (48 entrées, 48 sorties)
2 requis

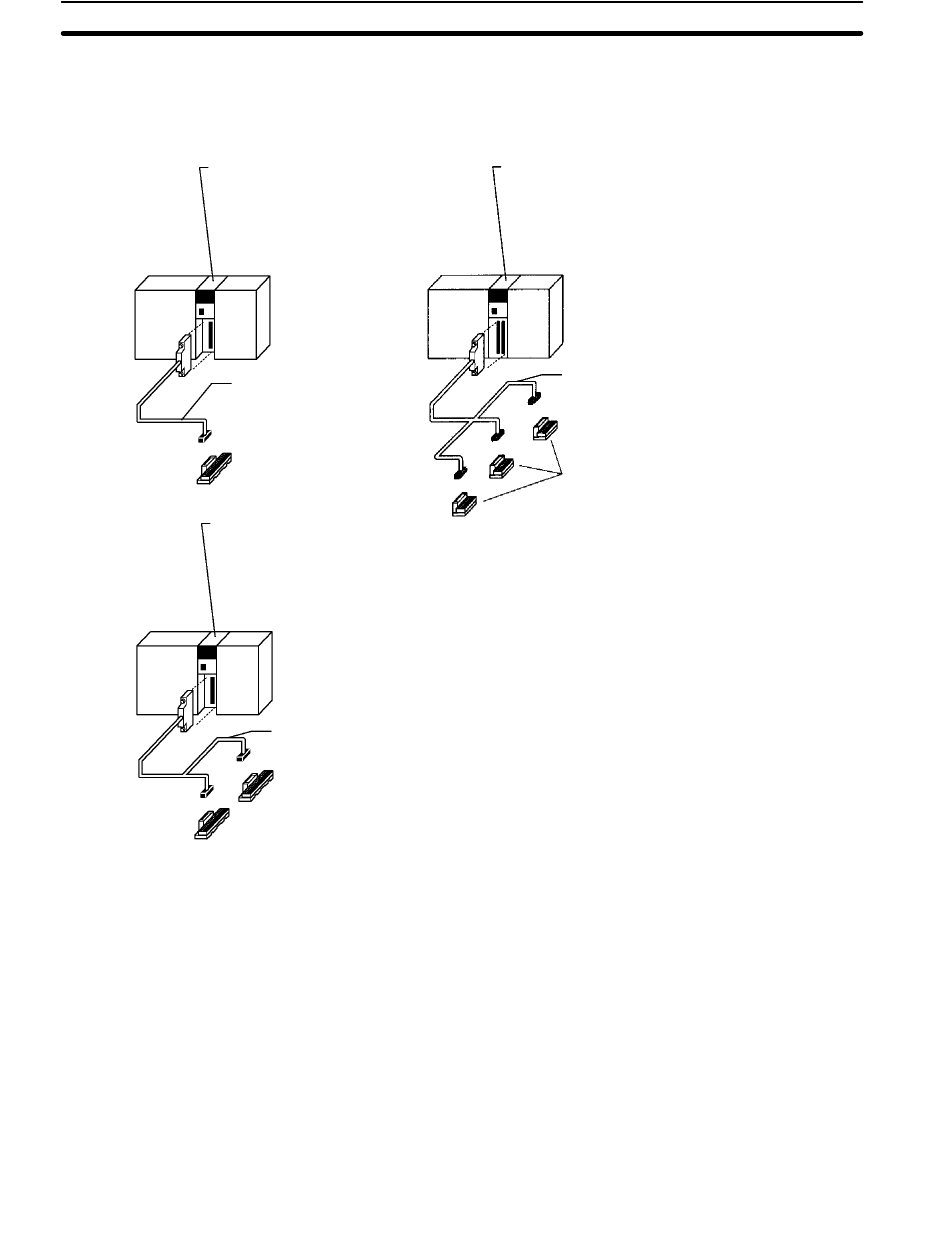

Les câbles suivants sont compatibles avec les Unités d'E/S à haute densité
CS1.
1. Connexion à un bornier (il faut disposer de deux des câbles suivants et de
deux Unités de conversion).
Câble de connexion
XW2Z-jjjH-1 pour Unité de
conversion de bornier à connec-
teurs
2 requis
Unité de conversion de bornier à
connecteurs avec câble plat
XW2B-60G4 ou XW2B-60G5
Câble de connexion XW2Z-jjjH-2 pour
Unité de conversion de bornier à connecteurs
Unité de conversion de bornier à connecteurs avec câble
plat XW2B-40G4 ou XW2B-40G5
Unité de conversion de bornier à connecteurs avec câble
plat XW2B-20G4 ou XW2B-20G5
CS1 Unité d'E/S à haute densité
CS1W-ID291 (96 points d'entrée)
CS1W-OD291 (96 points de sortie)
CS1W-OD292 (96 points de sortie)
CS1W-MD291 (48 entrées, 48 sorties)
CS1W-MD292 (48 entrées, 48 sorties)
Câble de connexion
XW2Z-jjjH-3 pour Unité de
conversion de bornier à connec-
teurs
Unité de conversion de bornier à
connecteurs avec câble plat
XW2B-20G5 ou XW2B-20G4
Chapitre
5-3
201
