Allocation des E/S
Unités d'E/S de base du
Rack UC
292

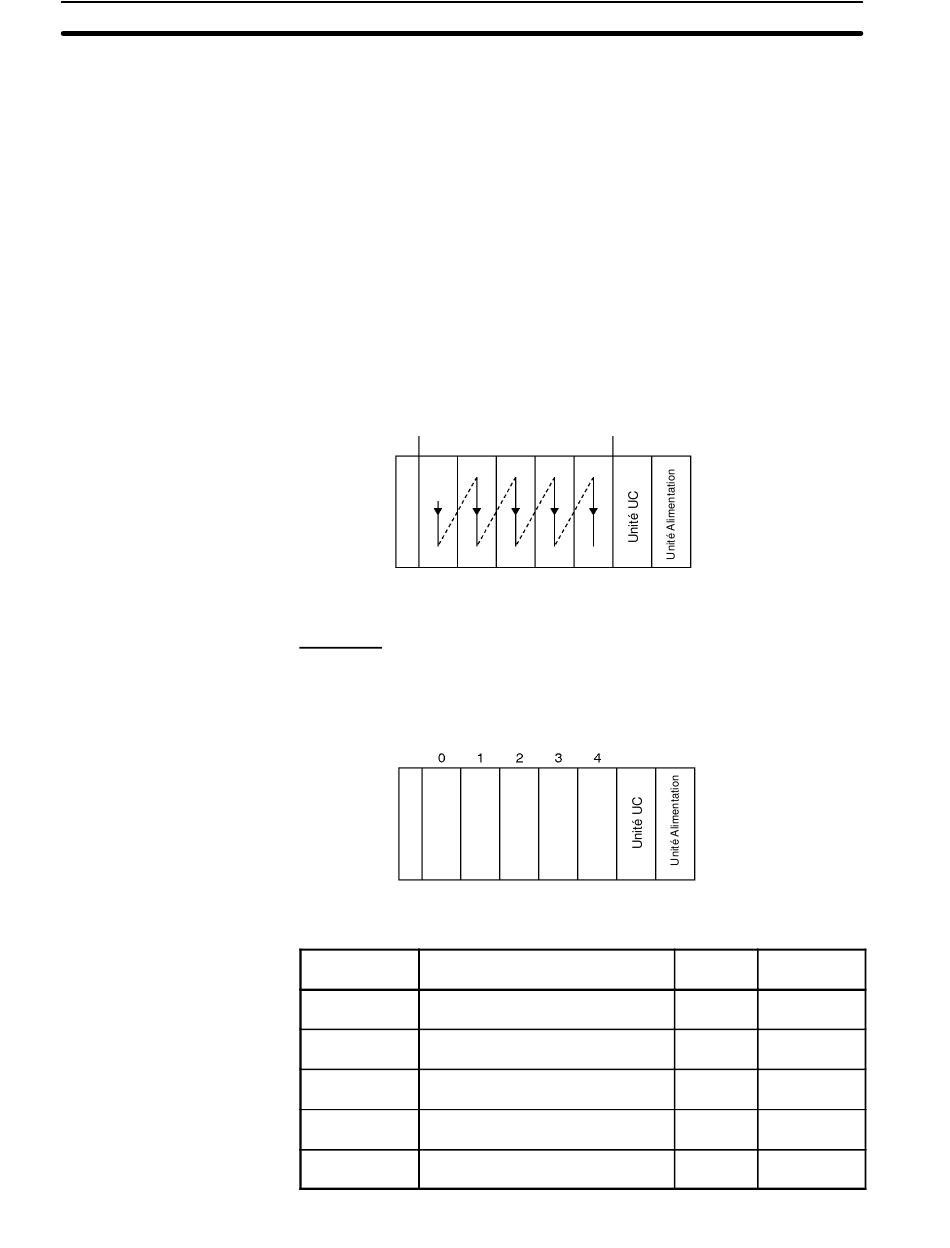

Les Unités d'E/S de base du rack de l'UC se voient allouer des mots de gauche à
droite et, pour chaque Unité, l'allocation porte sur le nombre de mots requis.
Rem. 1. Les Unités qui ont de 1 à 16 points d'E/S bénéficient d'une allocation de 16
bits ; les Unités qui ont de 17 à 32 points d'E/S se voient allouer 32 bits. Par
exemple, une Unité d'entrée CC à 8 points se voit allouer 16 bits (un mot) et
les bits 00 à 07 de ce mot sont alloués aux 8 points de l'Unité.
2. Aucun mot d'E/S n'est alloué aux emplacements vides. Pour allouer des
mots à un emplacement vide, il faut modifier la table des E/S en utilisant un
périphérique de programmation.
3. La spécification du numéro de l'Unité sur la face avant des Unités d'E/S
haute densité C200H Groupe 2 est ignoré. L'allocation de mots à ces Unités
se fait sur la base de leur emplacement dans le rack, comme pour les Unités
d'E/S de base.
Emplacement numéros 2, 3, 5, 8, et 10
CIO
0000
Exemple 1
L'exemple suivant décrit l'allocation des E/S à 5 Unités d'E/S de base, dans le
rack UC.
CIO
0000
Emplacement
0
Unité d'entrée c.c. 8 points
C200H-ID211
1
Unité d'entrée c.c. 16 points
C200H-ID212
2
Unité d'entrée c.c. 64 points
C200H-ID217
3
Unité sortie transistor 8 points
C200H-OD411
4
Unité sortie transistor 32 points
C200H-OD218
IN
IN
IN
OUT
OUT
8
16
64
8
32
CIO
CIO
CIO
CIO
0001
0002
0006
0007
à
à
0005
0008
Unité
Section
8-1
Rack UC
Rack UC
Mots
Mots alloués
requis
1
CIO 0000
1
CIO 0001
4
CIO 0002 à
CIO 0005
1
CIO 0006
2
CIO 0007 à
CIO 0008
