Configuration initiale

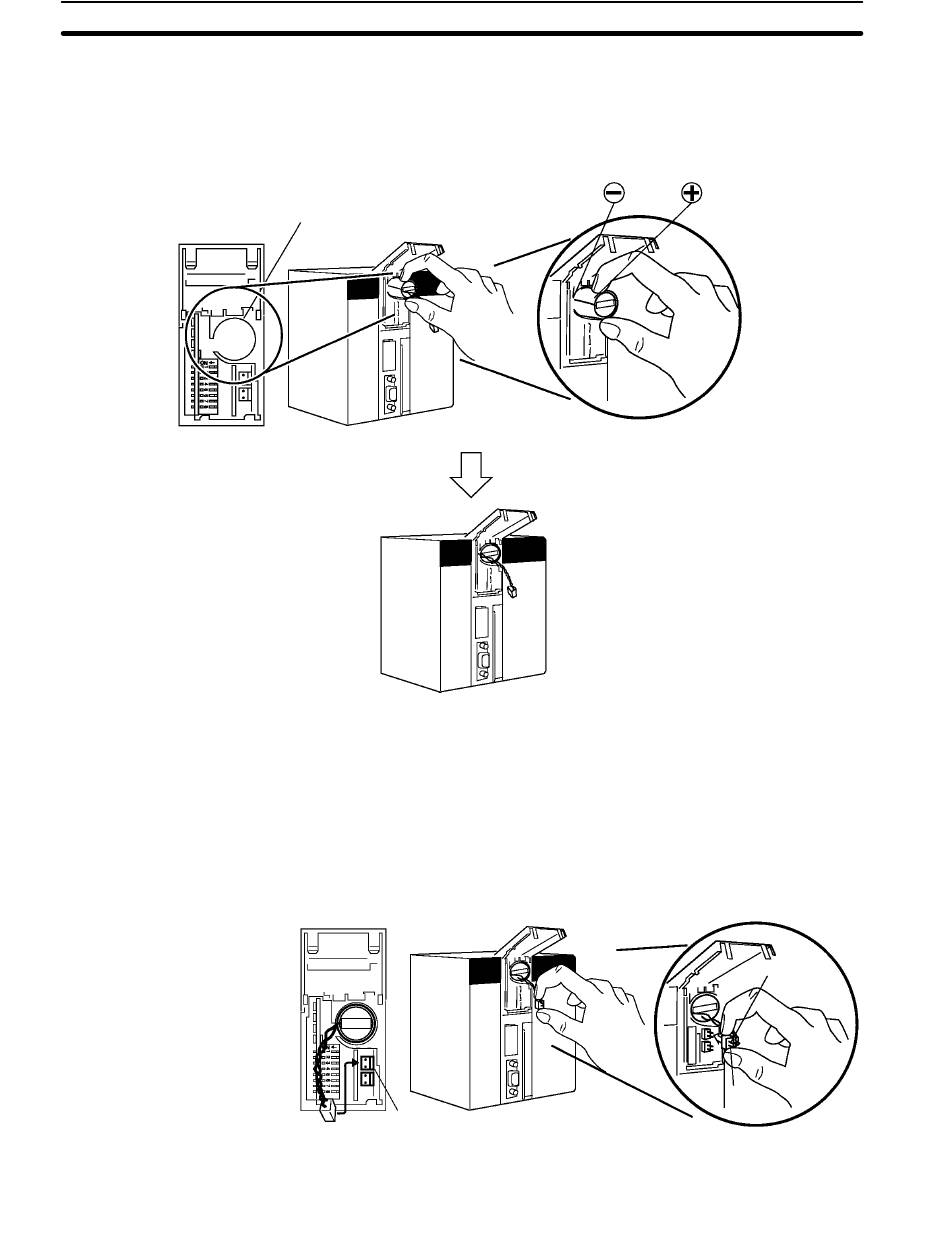

2. Tenir la batterie avec le câble vers l'extérieur et insérer la batterie dans le
compartiment.
Compartiment pour batterie
3. Connecter le connecteur de la batterie au bornier. Connecter le fil rouge en
haut et le fil noir en bas du bornier. Deux borniers existent ; connecter la bat-
terie à l'un d'eux. Peu importe si le bornier utilisé est celui d'en haut ou d'en
bas.
Borniers
(Connecter indifféremment à l'un
des borniers)
Chapitre
1-7
Rouge
Noir
29
